dhtmlxGantt와 PHP:Slim3 사용하기

이 튜토리얼은 PHP 5.6x-7.x와 서버 측의 RESTful API를 결합하여 Gantt 차트를 생성하는 데 필요한 모든 핵심 정보를 제공합니다.

이 튜토리얼은 구버전 Slim Framework v3.x를 사용합니다. 최신 버전의 튜토리얼이 필요하다면 Slim Framework v4.x 가이드를 참고하세요.

서버 측 로직을 다른 플랫폼 및 프레임워크와 통합하는 방법에 대한 튜토리얼도 제공됩니다:

이 예제에서는 라우팅을 처리하기 위해 Slim 3 프레임워크를, 데이터 저장소로는 MySQL을 사용합니다. CRUD 연산은 PDO를 활용하여 구현되며, 다른 프레임워크에도 쉽게 적용할 수 있는 방식입니다.

전체 소스 코드는 GitHub에서 확인할 수 있습니다.

1단계. 프로젝트 초기화

프로젝트 생성하기

우리는 Slim 3 프레임워크용으로 설계된 스켈레톤 애플리케이션을 사용하여 시작합니다.

먼저, 프로젝트를 가져와 설치합니다. Composer를 사용하면 이 과정이 간단합니다:

php composer.phar create-project slim/slim-skeleton gantt-rest-php

Composer가 시스템에 전역으로 설치되어 있다면, 다음과 같이 실행할 수 있습니다:

composer create-project slim/slim-skeleton gantt-rest-php

다음으로, 설정이 제대로 되었는지 확인합니다. 애플리케이션 디렉터리로 이동하여 웹 서버를 시작하세요:

cd gantt-rest-php
php -S 0.0.0.0:8080 -t public public/index.php

그런 다음 브라우저에서 http://127.0.0.1:8080을 열어 기본 Slim 환영 페이지가 표시되는지 확인하세요.

2단계. Gantt를 페이지에 추가하기

다음 작업은 간트 차트를 표시할 페이지를 만드는 것입니다. 기본 페이지는 templates/index.phtml에 있습니다. 여기에서 간트 차트를 삽입하고 데이터 로딩에 필요한 설정을 할 수 있습니다.

전체 코드는 다음과 같습니다:

/templates/index.phtml

<!DOCTYPE html>
<head>
  <meta http-equiv="Content-type" content="text/html; charset=utf-8">

  <script src="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js"></script>
  <link href="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css" rel="stylesheet">

  <style type="text/css">
    html, body{
      height:100%;
      padding:0px;
      margin:0px;
      overflow: hidden;
    }
</style> </head> <body> <div id="gantt_here" style='width:100%; height:100%;'></div> <script type="text/javascript">
    gantt.init("gantt_here");
</script> </body>

이 코드는 페이지에 빈 간트 차트를 추가합니다. 사용자는 작업과 링크를 생성 및 편집할 수 있지만, 페이지를 새로고침하면 변경 사항이 저장되지 않습니다.

앱을 다시 실행하여 테스트할 수 있습니다:

command line

php -S 0.0.0.0:8080 -t public public/index.php

브라우저에서 http://127.0.0.1:8080/을 열면 페이지에 간트 차트가 표시됩니다.

3단계. 데이터베이스 구성하기

다음으로, 두 개의 테이블이 있는 간단한 데이터베이스를 생성합니다.

CREATE TABLE `gantt_links` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `source` int(11) NOT NULL,
  `target` int(11) NOT NULL,
  `type` varchar(1) NOT NULL,
  PRIMARY KEY (`id`)
);
CREATE TABLE `gantt_tasks` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `text` varchar(255) NOT NULL,
  `start_date` datetime NOT NULL,
  `duration` int(11) NOT NULL,
  `progress` float NOT NULL,
  `parent` int(11) NOT NULL,
  PRIMARY KEY (`id`)
);

데이터베이스가 준비되면, gantt_tasks 테이블에 샘플 데이터를 추가합니다. 다음 SQL 구문을 사용하세요:

INSERT INTO `gantt_tasks` VALUES ('1', 'Project #1', '2017-04-01 00:00:00',
  '5', '0.8', '0');
INSERT INTO `gantt_tasks` VALUES ('2', 'Task #1', '2017-04-06 00:00:00',
  '4', '0.5', '1');
INSERT INTO `gantt_tasks` VALUES ('3', 'Task #2', '2017-04-05 00:00:00',
  '6', '0.7', '1');
INSERT INTO `gantt_tasks` VALUES ('4', 'Task #3', '2017-04-07 00:00:00',
  '2', '0', '1');
INSERT INTO `gantt_tasks` VALUES ('5', 'Task #1.1', '2017-04-05 00:00:00',
  '5', '0.34', '2');
INSERT INTO `gantt_tasks` VALUES ('6', 'Task #1.2', '2017-04-11 13:22:17',
  '4', '0.5', '2');
INSERT INTO `gantt_tasks` VALUES ('7', 'Task #2.1', '2017-04-07 00:00:00',
  '5', '0.2', '3');
INSERT INTO `gantt_tasks` VALUES ('8', 'Task #2.2', '2017-04-06 00:00:00',
  '4', '0.9', '3');

자세한 내용은 여기 예제를 참고하세요.

프로젝트 설정이 완료되었으니, 이제 데이터 로딩으로 넘어가겠습니다.

4단계. 데이터 로딩하기

이제 데이터베이스에서 데이터를 불러오는 기능을 구현하겠습니다. 클라이언트 측에서는 gantt.load 메서드를 사용해 데이터를 요청합니다:

/templates/index.phtml

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";
gantt.init("gantt_here");
gantt.load("/data");

이렇게 하면 지정한 URL로 AJAX 요청이 전송되며, 응답에는 JSON 형식의 간트 데이터가 포함되어야 합니다.

또한 날짜 형식은 date_format 설정을 통해 지정되어 있습니다. 이를 통해 gantt는 데이터 소스의 날짜 형식을 인식하고, 클라이언트에서 날짜를 올바르게 해석할 수 있습니다.

이제 이 요청을 처리할 백엔드 핸들러를 추가합니다. src/routes.php를 열고 새로운 route를 정의하세요:

src/routes.php

<?php
// Routes

$app->get('/', function ($request, $response, $args) {
  // Render index view
  return $this->renderer->render($response, 'index.phtml', $args);
});

$app->get('/data',  'getGanttData');

그런 다음, getGanttData 함수를 구현합니다. index.php를 깔끔하게 유지하기 위해, 간트 관련 코드는 별도의 파일에 작성합니다.

src/gantt.php를 생성하고 다음 코드를 추가하세요:

src/gantt.php

function getConnection()
{
    return new PDO("mysql:host=localhost;dbname=gantt", "root", "root", [
      PDO::ATTR_ERRMODE => PDO::ERRMODE_EXCEPTION,
      PDO::ATTR_DEFAULT_FETCH_MODE => PDO::FETCH_ASSOC
    ]);
}

function getGanttData($request, $response, $args) {
  $db = getConnection();
  $result = [
    "data"=> [],
    "links"=> []
  ];

  foreach($db->query("SELECT * FROM gantt_tasks") as $row){
    $row["open"] = true;
    array_push($result["data"], $row);
  }

  foreach ($db->query("SELECT * FROM gantt_links") as $link){
    array_push($result["links"], $link);
  }

  return $response->withJson($result);
};

src/gantt.phppublic/index.php에 포함시키세요:

public/index.php

<?php
if (PHP_SAPI == 'cli-server') {
    // To help the built-in PHP dev server check if the request was actually for
    // something which should probably be served as a static file
    $url  = parse_url($_SERVER['REQUEST_URI']);
    $file = __DIR__ . $url['path'];
    if (is_file($file)) {
        return false;
    }
}

require __DIR__ . '/../vendor/autoload.php';

session_start();

// Instantiate the app
$settings = require __DIR__ . '/../src/settings.php';
$app = new \Slim\App($settings);

// Set up dependencies
require __DIR__ . '/../src/dependencies.php';

// Register middleware
require __DIR__ . '/../src/middleware.php';

// Register routes
require __DIR__ . '/../src/routes.php';

// Add dhtmlxGantt CRUD
require __DIR__ . '/../src/gantt.php';
// Run app
$app->run();

위 코드의 역할은 다음과 같습니다:

  • src/routes.php에서 데이터 엔드포인트에 대한 route를 정의합니다.
  • 라우트 핸들러는 데이터베이스에서 모든 작업과 링크를 가져와 JSON으로 반환합니다.
  • 각 작업에 open 속성을 추가하여, 작업 트리가 기본적으로 펼쳐집니다.

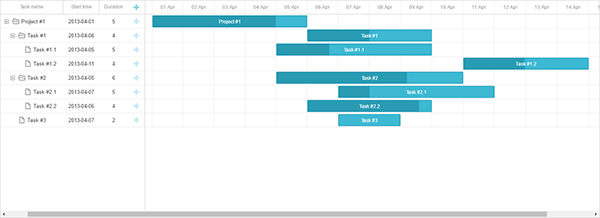

데이터 로딩이 구현되었으니, http://127.0.0.1:8080/을 열어 이전 단계에서 추가한 샘플 데이터로 채워진 간트 차트를 확인하세요.

5단계. 변경 사항 저장하기

다음 단계는 클라이언트에서 변경한 내용을 서버에 저장하는 것입니다. 이는 일반적으로 gantt에 통합된 dataProcessor 라이브러리로 처리합니다.

index.phtml에 다음 코드를 추가하세요:

templates/index.phtml

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");
gantt.load("/data");

var dp = new gantt.dataProcessor("/data");dp.init(gantt);dp.setTransactionMode("REST");

DataProcessor는 클라이언트 측의 변경 사항(추가, 수정, 삭제)을 감지하여 서버로 AJAX 요청을 보냅니다.

REST 모드로 실행하면, 작업별로 다른 HTTP 메서드를 사용합니다. 전체 라우트 목록은 여기에서 확인할 수 있습니다.

이제 src/routes.php에 다음 라우트를 추가하세요:

src/routes.php

<?php
// Routes

$app->get('/', function ($request, $response, $args) {
  // Render index view
  return $this->renderer->render($response, 'index.phtml', $args);
});

$app->get('/data',  'getGanttData');

$app->post("/data/task", 'addTask');
$app->put("/data/task/{id}", 'updateTask');
$app->delete("/data/task/{id}", 'deleteTask');

$app->post("/data/link", 'addLink');
$app->put("/data/link/{id}", 'updateLink');
$app->delete("/data/link/{id}", 'deleteLink');

이제 src/gantt.php에 해당 메서드를 구현하세요:

src/gantt.php

function getConnection()
{
  return new PDO("mysql:host=localhost;dbname=gantt", "root", "", [
    PDO::ATTR_ERRMODE => PDO::ERRMODE_EXCEPTION,
    PDO::ATTR_DEFAULT_FETCH_MODE => PDO::FETCH_ASSOC
  ]);
}

function getGanttData($request, $response, $args) {
  $db = getConnection();
  $result = [
    "data" => [],
    "links" => []
  ];

  foreach($db->query("SELECT * FROM gantt_tasks") as $row){
    $row["open"] = true;
    array_push($result["data"], $row);
  }

  foreach ($db->query("SELECT * FROM gantt_links") as $link){
    array_push($result["links"], $link);
  }

  return $response->withJson($result);
};

// Extract task data from request
function getTask($data)
{
  return [
    ':text' => $data["text"],
    ':start_date' => $data["start_date"],
    ':duration' => $data["duration"],
    ':progress' => isset($data["progress"]) ? $data["progress"] : 0,
    ':parent' => $data["parent"]
  ];
}

// Extract link data from request
function getLink($data){
  return [
    ":source" => $data["source"],
    ":target" => $data["target"],
    ":type" => $data["type"]
  ];
}

// Add a new task
function addTask($request, $response, $args) {
  $task = getTask($request->getParsedBody());
  $db = getConnection();
  $query = "INSERT INTO gantt_tasks(text, start_date, duration, progress, parent) ".
    "VALUES (:text,:start_date,:duration,:progress,:parent)";
  $db->prepare($query)->execute($task);

  return $response->withJson([
    "action"=>"inserted",
    "tid"=> $db->lastInsertId()
  ]);
}

// Update an existing task
function updateTask($request, $response, $args) {
  $sid = $request->getAttribute("id");
  $task = getTask($request->getParsedBody());
  $db = getConnection();
  $query = "UPDATE gantt_tasks ".
    "SET text = :text, start_date = :start_date, duration = :duration,".
      "progress = :progress, parent = :parent ".
    "WHERE id = :sid";

  $db->prepare($query)->execute(array_merge($task, [":sid"=>$sid]));

  return $response->withJson([
    "action"=>"updated"
  ]);
}

// Delete a task
function deleteTask($request, $response, $args) {
  $sid = $request->getAttribute("id");
  $db = getConnection();
  $query = "DELETE FROM gantt_tasks WHERE id = :sid";

  $db->prepare($query)->execute([":sid"=>$sid]);
  return $response->withJson([
    "action"=>"deleted"
  ]);
}

// Add a new link
function addLink($request, $response, $args) {
  $link = getLink($request->getParsedBody());
  $db = getConnection();
  $query = "INSERT INTO gantt_links(source, target, type) ".
    "VALUES (:source,:target,:type)";
  $db->prepare($query)->execute($link);

  return $response->withJson([
    "action"=>"inserted",
    "tid"=> $db->lastInsertId()
  ]);
}

// Update an existing link
function updateLink($request, $response, $args) {
  $sid = $request->getAttribute("id");
  $link = getLink($request->getParsedBody());
  $db = getConnection();
  $query = "UPDATE gantt_links SET ".
    "source = :source, target = :target, type = :type ".
    "WHERE id = :sid";

  $db->prepare($query)->execute(array_merge($link, [":sid"=>$sid]));
  return $response->withJson([
    "action"=>"updated"
  ]);
}

// Delete a link
function deleteLink($request, $response, $args) {
  $sid = $request->getAttribute("id");
  $db = getConnection();
  $query = "DELETE FROM gantt_links WHERE id = :sid";

  $db->prepare($query)->execute([":sid"=>$sid]);
  return $response->withJson([
    "action"=>"deleted"
  ]);
}

코드는 다소 길지만, 각 함수는 간단합니다. 작업과 링크의 생성, 수정, 삭제를 처리합니다. 삽입 시에는 새로 생성된 데이터베이스 ID를 클라이언트로 반환합니다.

데이터베이스 관계는 여기서 관리되지 않습니다 — 예를 들어 작업을 삭제해도 자식 작업이나 관련 링크가 자동으로 삭제되지 않습니다. 클라이언트가 각 종속 항목에 대해 별도의 삭제 요청을 보냅니다.

백엔드에서 이를 관리하고 싶다면 cascade_delete 설정을 사용할 수 있습니다.

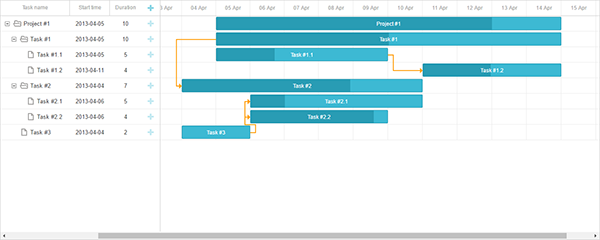

이제 모든 준비가 끝났습니다. 애플리케이션을 실행하고 http://127.0.0.1:8080 에 접속하면 완전히 동작하는 간트 차트를 볼 수 있습니다.

작업 순서 저장하기

간트 차트는 드래그 앤 드롭으로 작업 순서 변경을 지원합니다. 이 기능을 사용할 경우, 데이터베이스에 순서를 저장해야 합니다.

일반적인 개요는 여기에서 확인할 수 있습니다.

다음으로, 이 기능을 앱에 추가하겠습니다.

클라이언트에서 작업 순서 변경 활성화하기

우선, 사용자가 UI에서 직접 작업의 순서를 변경할 수 있어야 합니다. Index 뷰를 열고 gantt 설정을 다음과 같이 수정하세요:

/templates/index.phtml

gantt.config.order_branch = true;gantt.config.order_branch_free = true;
gantt.init("gantt_here");

다음으로, 이러한 변경 사항이 백엔드에도 반영되어야 합니다. 작업 순서는 "sortorder"라는 컬럼에 저장됩니다. 아래는 gantt_tasks 테이블 정의의 업데이트된 버전입니다:

CREATE TABLE `gantt_tasks` (
  `id` int(11) NOT NULL  AUTO_INCREMENT PRIMARY KEY,
  `text` varchar(255) COLLATE utf8_unicode_ci NOT NULL,
  `start_date` datetime NOT NULL,
  `duration` int(11) NOT NULL,
  `progress` float NOT NULL DEFAULT 0,
  `parent` int(11) NOT NULL,
  `sortorder` int(11) NOT NULL );

이미 테이블이 있다면, 다음 명령어로 새 컬럼을 추가할 수 있습니다:

ALTER TABLE `gantt_tasks` ADD COLUMN `sortorder` int(11) NOT NULL;

이후, src/gantt.php의 CRUD 작업을 업데이트하세요.

  1. GET /data 엔드포인트는 sortorder 컬럼을 기준으로 정렬된 작업을 반환해야 합니다:

src/gantt.php

function getGanttData($request, $response, $args) {
 $db = getConnection();
 $result = [
   "data" => [],
   "links" => []
 ];

 foreach($db->query("SELECT * FROM gantt_tasks ORDER BY sortorder ASC") as $row){
   $row["open"] = true;
   array_push($result["data"], $row);
 }

 foreach ($db->query("SELECT * FROM gantt_links") as $link){
   array_push($result["links"], $link);
 }

 return $response->withJson($result);
}
  1. 새로운 작업을 추가할 때는 초기 sortorder 값을 할당하세요:

src/gantt.php

// create a new task
function addTask($request, $response, $args) {
 $task = getTask($request->getParsedBody());
 $db = getConnection();

 $maxOrderQuery = "SELECT MAX(sortorder) AS maxOrder FROM gantt_tasks";
 $statement = $db->prepare($maxOrderQuery);
 $statement->execute();

 $maxOrder = $statement->fetchColumn();
 if(!$maxOrder)
   $maxOrder = 0;

 $task[":sortorder"] = $maxOrder + 1;

 $query="INSERT INTO gantt_tasks(text,start_date,duration,progress,parent,sortorder)".
   "VALUES (:text,:start_date,:duration,:progress,:parent, :sortorder)";
 $db->prepare($query)->execute($task);

 return $response->withJson([
   "action"=>"inserted",
   "tid"=> $db->lastInsertId()
 ]);
}
  1. 마지막으로, 작업의 순서가 변경될 때 순서를 업데이트 하세요:

src/gantt.php

// update a task
function updateTask($request, $response, $args) {
  $sid = $request->getAttribute("id");
  $params = $request->getParsedBody();  $task = getTask($params);
  $db = getConnection();
  $query = "UPDATE gantt_tasks ".
    "SET text = :text, start_date = :start_date, duration = :duration, ".
      "progress = :progress, parent = :parent ".
    "WHERE id = :sid";

  $db->prepare($query)->execute(array_merge($task, [":sid"=>$sid]));

  if(isset($params["target"]) && $params["target"])    updateOrder($sid, $params["target"], $db);

  return $response->withJson([
    "action"=>"updated"
  ]);
}

function updateOrder($taskId, $target, $db){
  $nextTask = false;
  $targetId = $target;

  if(strpos($target, "next:") === 0){
    $targetId = substr($target, strlen("next:"));
    $nextTask = true;
  }

  if($targetId == "null")
    return;

  $sql = "SELECT sortorder FROM gantt_tasks WHERE id = :id";
  $statement = $db->prepare($sql);
  $statement->execute([":id"=>$targetId]);

  $targetOrder = $statement->fetchColumn();
  if($nextTask)
    $targetOrder++;

  $sql = "UPDATE gantt_tasks SET sortorder = sortorder + 1 ".
    "WHERE sortorder >= :targetOrder";
  $statement = $db->prepare($sql);
  $statement->execute([":targetOrder"=>$targetOrder]);

  $sql = "UPDATE gantt_tasks SET sortorder = :targetOrder WHERE id = :taskId";
  $statement = $db->prepare($sql);
  $statement->execute([
    ":targetOrder"=>$targetOrder,
    ":taskId"=>$taskId
  ]);
}

완성된 데모는 GitHub에서 참고할 수 있습니다: https://github.com/DHTMLX/gantt-howto-php/tree/slim-3.x.

dhtmlxConnector 사용하기

또 다른 방법으로, PHP 백엔드는 dhtmlxConnector 라이브러리를 사용해 구축할 수 있습니다. 자세한 튜토리얼은 여기에서 확인할 수 있습니다.

애플리케이션 보안

Gantt 자체는 SQL 인젝션, XSS, CSRF 공격과 같은 위협에 대한 보호 기능을 포함하고 있지 않습니다. 개발자는 백엔드 구현에서 보안 대책을 직접 처리해야 합니다. 자세한 내용은 관련 문서에서 확인할 수 있습니다.

문제 해결

통합 단계를 완료한 후 Gantt 차트에 작업이나 링크가 표시되지 않는 경우, 백엔드 통합 문제 해결의 문제 해결 가이드에서 원인 파악 및 해결을 위한 유용한 팁을 확인할 수 있습니다.

다음 단계

기본 Gantt 설정이 완료되면, 전체 코드는 GitHub에서 클론하거나 다운로드하여 프로젝트에 활용할 수 있습니다.

추가 자료로는 다양한 gantt 기능을 다루는 가이드Gantt를 다른 백엔드 프레임워크와 통합하는 방법에 대한 튜토리얼이 있습니다.

Back to top
