dhtmlxGantt와 PHP: Laravel 연동

이 튜토리얼은 dhtmlxGantt를 Laravel 애플리케이션에 통합하는 방법을 설명합니다.

서버 사이드 통합을 위한 다른 플랫폼의 튜토리얼도 제공됩니다:

전체 소스 코드는 GitHub에서 확인할 수 있습니다.

또한, PHP Laravel로 Gantt 차트를 만드는 방법을 보여주는 동영상 가이드도 있습니다.

1단계. 프로젝트 초기화

프로젝트 생성

먼저, Composer를 사용하여 새로운 Laravel 애플리케이션을 생성합니다:

composer create-project laravel/laravel gantt-laravel-app

이 과정은 필요한 모든 파일을 다운로드하고 설정하는 데 잠시 시간이 걸릴 수 있습니다. 설정이 완료되면 다음 명령어를 통해 정상적으로 설치되었는지 확인할 수 있습니다:

cd gantt-laravel-app
php artisan serve

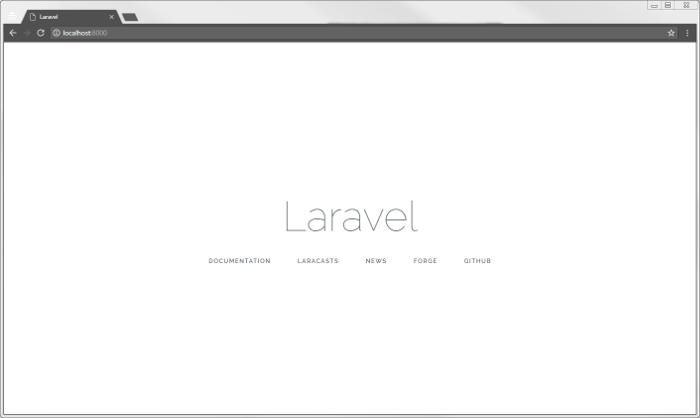

이제 기본 Laravel 환영 페이지가 표시됩니다:

2단계. 페이지에 Gantt 추가

뷰(View) 추가

다음으로, dhtmlxGantt가 포함된 새로운 페이지를 앱에 추가합니다. resources/views 디렉토리로 이동하여 gantt.blade.php라는 새 뷰 파일을 생성합니다:

resources/views/gantt.blade.php

<!DOCTYPE html>
<head>
    <meta http-equiv="Content-type" content="text/html; charset=utf-8">

    <script src="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js"></script>
    <link href="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css" rel="stylesheet">

    <style type="text/css">
        html, body{
            height:100%;
            padding:0px;
            margin:0px;
            overflow: hidden;
        }
</style> </head> <body> <div id="gantt_here" style='width:100%; height:100%;'></div> <script type="text/javascript">
    gantt.init("gantt_here");
</script> </body>

이 코드는 기본 HTML 레이아웃을 구성하고, CDN에서 dhtmlxGantt 리소스를 불러오며, init 메서드를 사용해 gantt 차트를 초기화합니다.

문서의 body와 gantt 컨테이너 모두 100% 높이로 설정되어 있습니다. gantt는 컨테이너 크기에 맞춰 동적으로 조정되기 때문에 이러한 크기 지정이 중요합니다.

기본 라우트 변경

새 페이지를 추가한 후, 브라우저에서 접근할 수 있도록 해야 합니다. 이 예제에서는 gantt 페이지를 앱의 기본 페이지로 설정합니다.

routes/web.php 파일을 열고 기본 라우트를 다음과 같이 수정합니다:

routes/web.php

<?php

Route::get('/', function () {
    return view('gantt');
});

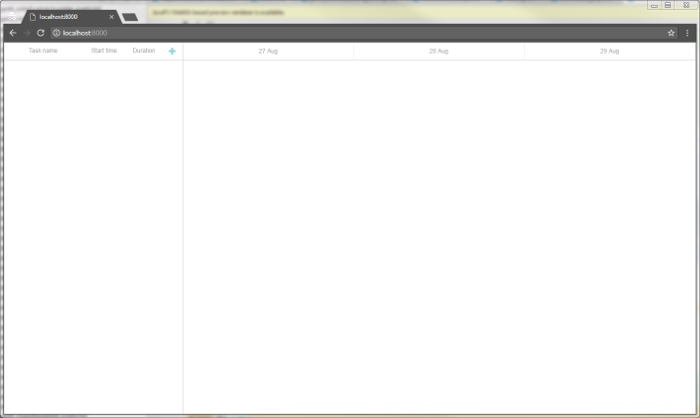

앱을 재시작한 후 gantt 페이지가 나타나는지 확인합니다:

3단계. 모델 및 마이그레이션 생성

gantt 차트가 표시되면, 다음 단계는 데이터베이스와 연결하여 데이터를 불러오는 것입니다.

데이터베이스 생성

먼저 .env 파일에서 데이터베이스 설정을 업데이트하세요. 예시:

.env

DB_CONNECTION=mysql
DB_HOST=127.0.0.1
DB_PORT=3306
DB_DATABASE=gantt-test
DB_USERNAME=root
DB_PASSWORD=

그 다음, Artisan 명령어를 사용하여 모델 클래스마이그레이션을 생성합니다:

php artisan make:model Task --migration

그리고

php artisan make:model Link --migration

이제 database/migrations 폴더에서 마이그레이션 파일을 찾아 데이터베이스 스키마를 정의합니다. gantt에서 기대하는 데이터베이스 스키마는 여기에서 확인할 수 있습니다.

Tasks 테이블에 대한 마이그레이션 예시는 다음과 같습니다:

database/migrations/_create_tasks_table.php

<?php

use Illuminate\Support\Facades\Schema;
use Illuminate\Database\Schema\Blueprint;
use Illuminate\Database\Migrations\Migration;

class CreateTasksTable extends Migration
{
    public function up()
    {
        Schema::create('tasks', function (Blueprint $table){
            $table->increments('id');
            $table->string('text');
            $table->integer('duration');
            $table->float('progress');
            $table->dateTime('start_date');
            $table->integer('parent');
            $table->timestamps();
        });
    }

    public function down()
    {
        Schema::dropIfExists('tasks');
    }
}

Links 테이블에 대한 마이그레이션 예시는 아래와 같습니다:

database/migrations/_create_links_table.php

<?php

use Illuminate\Support\Facades\Schema;
use Illuminate\Database\Schema\Blueprint;
use Illuminate\Database\Migrations\Migration;

class CreateLinksTable extends Migration
{
    public function up()
    {
        Schema::create('links', function (Blueprint $table) {
            $table->increments('id');
            $table->string('type');
            $table->integer('source');
            $table->integer('target');
            $table->timestamps();
        });
    }

    public function down()
    {
        Schema::dropIfExists('links');
    }
}

마이그레이션을 실행합니다:

php artisan migrate

설정하는 동안 테스트를 위해 샘플 데이터를 생성하는 것이 유용합니다. 다음 Artisan 명령어로 Seeder 클래스를 생성할 수 있습니다:

php artisan make:seeder TasksTableSeeder
php artisan make:seeder LinksTableSeeder

database/seeds 폴더가 없다면 생성한 후, 해당 폴더에서 TasksTableSeeder에 샘플 데이터를 추가합니다:

database/seeds/TasksTableSeeder.php

<?php

use Illuminate\Database\Seeder;

class TasksTableSeeder extends Seeder
{
    public function run()
    {
        DB::table('tasks')->insert([
            ['id'=>1, 'text'=>'Project #1', 'start_date'=>'2017-04-01 00:00:00',
                'duration'=>5, 'progress'=>0.8, 'parent'=>0],
            ['id'=>2, 'text'=>'Task #1', 'start_date'=>'2017-04-06 00:00:00',
                'duration'=>4, 'progress'=>0.5, 'parent'=>1],
            ['id'=>3, 'text'=>'Task #2', 'start_date'=>'2017-04-05 00:00:00',
                'duration'=>6, 'progress'=>0.7, 'parent'=>1],
            ['id'=>4, 'text'=>'Task #3', 'start_date'=>'2017-04-07 00:00:00',
                'duration'=>2, 'progress'=>0, 'parent'=>1],
            ['id'=>5, 'text'=>'Task #1.1', 'start_date'=>'2017-04-05 00:00:00',
                'duration'=>5, 'progress'=>0.34, 'parent'=>2],
            ['id'=>6, 'text'=>'Task #1.2', 'start_date'=>'2017-04-11 00:00:00',
                'duration'=>4, 'progress'=>0.5, 'parent'=>2],
            ['id'=>7, 'text'=>'Task #2.1', 'start_date'=>'2017-04-07 00:00:00',
                'duration'=>5, 'progress'=>0.2, 'parent'=>3],
            ['id'=>8, 'text'=>'Task #2.2', 'start_date'=>'2017-04-06 00:00:00',
                'duration'=>4, 'progress'=>0.9, 'parent'=>3]
        ]);
    }
}

DatabaseSeeder.php를 수정하여 이 seeder들을 호출하도록 합니다:

database/seeds/DatabaseSeeder.php

<?php

use Illuminate\Database\Seeder;

class DatabaseSeeder extends Seeder
{
    public function run()
    {
        $this->call(TasksTableSeeder::class);
        $this->call(LinksTableSeeder::class);
    }
}

마지막으로, 명령줄에서 데이터베이스에 시드 데이터를 추가합니다:

php artisan db:seed

모델 클래스 정의

데이터는 Eloquent 모델 클래스를 통해 처리됩니다. 앞서 생성한 task와 link 클래스는 별도의 수정 없이 gantt에서 바로 사용할 수 있습니다.

단, 클라이언트에서 작업을 불러올 때 프로젝트 트리가 기본적으로 확장되어 있도록 하려면, Task 클래스의 JSON 응답open 속성을 추가할 수 있습니다. 그렇지 않으면 모든 브랜치가 처음에는 접혀서 표시됩니다.

Task 모델 예시는 다음과 같습니다:

/app/Task.php

<?php

namespace App;

use Illuminate\Database\Eloquent\Model;

class Task extends Model
{
    protected $appends = ["open"];
    public function getOpenAttribute(){        return true;    }}

Link 모델은 별도의 수정이 필요하지 않습니다:

/app/Link.php

<?php

namespace App;

use Illuminate\Database\Eloquent\Model;

class Link extends Model
{
}

4단계. 데이터 불러오기

데이터베이스와 모델이 준비되었으니, 이제 gantt 차트에 데이터를 불러올 수 있습니다. 클라이언트는 특정 포맷의 날짜를 기대하므로, 이에 맞는 JSON을 반환하는 컨트롤러 액션을 생성합니다:

app/Http/Controllers/GanttController.php

<?php
namespace App\Http\Controllers;
use App\Task;
use App\Link;

class GanttController extends Controller
{
    public function get(){
        $tasks = new Task();
        $links = new Link();

        return response()->json([
            "data" => $tasks->all(),
            "links" => $links->all()
        ]);
    }
}

이 액션을 클라이언트에서 요청할 수 있도록 api.php 라우트 파일에 라우트를 추가합니다:

routes/api.php

<?php

use Illuminate\Http\Request;
use App\Http\Controllers\GanttController;

Route::get('/data', 'GanttController@get');

마지막으로, 뷰를 수정하여 이 엔드포인트를 호출하도록 합니다:

resources/views/gantt.blade.php

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";
gantt.init("gantt_here");

gantt.load("/api/data");

gantt.load 메서드는 지정된 URL로 AJAX 요청을 보내고, JSON 응답을 기대합니다.

또한, date_format을 지정하면 gantt가 데이터 소스의 날짜 형식을 인식하여 클라이언트에서 올바르게 파싱할 수 있습니다.

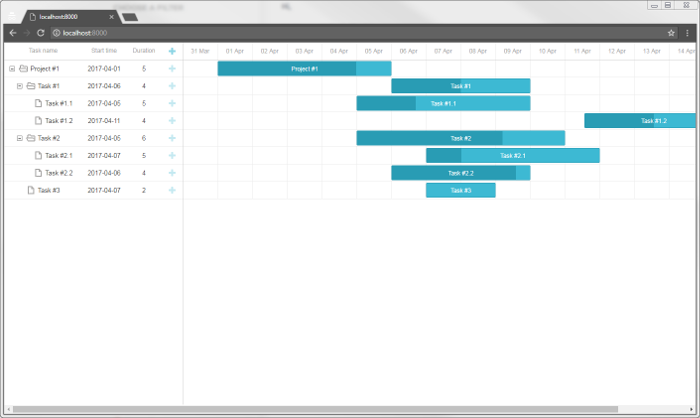

이제 앱을 확인하면 gantt 차트에 작업이 표시됩니다:

5단계. 변경사항 저장

현재 gantt 차트는 백엔드에서 데이터를 읽어옵니다. 다음 단계는 변경사항을 데이터베이스에 저장할 수 있도록 하는 것입니다.

클라이언트는 REST 모드로 동작하며, 작업 및 링크에 대한 POST/PUT/DELETE 요청을 보냅니다. gantt에서 사용하는 요청 포맷과 라우트는 여기에서 확인할 수 있습니다.

이를 지원하려면 두 모델 모두에 대해 CRUD 작업을 처리하는 컨트롤러를 생성하고, 라우트를 정의하며, 클라이언트에서 데이터 저장을 활성화해야 합니다.

컨트롤러 추가

먼저 두 모델에 대해 RESTful 리소스 컨트롤러를 생성합니다. 이 컨트롤러에는 데이터 추가, 삭제, 갱신을 위한 메서드가 포함됩니다.

작업(Task) 컨트롤러

app/Http/Controllers/TaskController.php

<?php
namespace App\Http\Controllers;

use Illuminate\Http\Request;
use App\Task;

class TaskController extends Controller
{
    public function store(Request $request){

        $task = new Task();

        $task->text = $request->text;
        $task->start_date = $request->start_date;
        $task->duration = $request->duration;
        $task->progress = $request->has("progress") ? $request->progress : 0;
        $task->parent = $request->parent;

        $task->save();

        return response()->json([
            "action"=> "inserted",
            "tid" => $task->id
        ]);
    }

    public function update($id, Request $request){
        $task = Task::find($id);

        $task->text = $request->text;
        $task->start_date = $request->start_date;
        $task->duration = $request->duration;
        $task->progress = $request->has("progress") ? $request->progress : 0;
        $task->parent = $request->parent;

        $task->save();

        return response()->json([
            "action"=> "updated"
        ]);
    }

    public function destroy($id){
        $task = Task::find($id);
        $task->delete();

        return response()->json([
            "action"=> "deleted"
        ]);
    }
}

그리고 route는 다음과 같습니다:

routes/api.php

<?php

use Illuminate\Http\Request;

Route::get('/data', 'GanttController@get');
Route::resource('task', 'TaskController');

이 코드에 대한 몇 가지 설명:

  • 새 작업이 추가되면, 해당 id가 응답의 tid 속성으로 클라이언트에 전달됩니다.
  • progress 파라미터에는 기본값이 할당됩니다. 많은 요청 파라미터가 선택사항이기 때문에, 클라이언트 측 작업에 값이 설정되지 않으면 서버 요청에 포함되지 않을 수 있습니다.
  • 응답 JSON에는 추가 속성이 포함될 수 있으며, 모두 클라이언트 핸들러에서 접근할 수 있습니다.

다음으로, 링크에 대한 유사한 컨트롤러를 생성해보겠습니다.

링크(Link) 컨트롤러

app/Http/Controllers/LinkController.php

<?php
namespace App\Http\Controllers;

use Illuminate\Http\Request;
use App\Link;

class LinkController extends Controller
{
    public function store(Request $request){
        $link = new Link();

        $link->type = $request->type;
        $link->source = $request->source;
        $link->target = $request->target;

        $link->save();

        return response()->json([
            "action"=> "inserted",
            "tid" => $link->id
        ]);
    }

    public function update($id, Request $request){
        $link = Link::find($id);

        $link->type = $request->type;
        $link->source = $request->source;
        $link->target = $request->target;

        $link->save();

        return response()->json([
            "action"=> "updated"
        ]);
    }

    public function destroy($id){
        $link = Link::find($id);
        $link->delete();

        return response()->json([
            "action"=> "deleted"
        ]);
    }
}

그리고 이에 해당하는 라우트는 다음과 같습니다:

routes/api.php

<?php

use Illuminate\Http\Request;

Route::get('/data', 'GanttController@get');
Route::resource('task', 'TaskController');
Route::resource('link', 'LinkController');

클라이언트에서 데이터 저장 활성화

마지막으로, 클라이언트에서 방금 구성한 API와 연동하도록 설정해야 합니다:

resources/views/gantt.blade.php

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");

gantt.load("/api/data");

var dp = new gantt.dataProcessor("/api");dp.init(gantt);dp.setTransactionMode("REST");

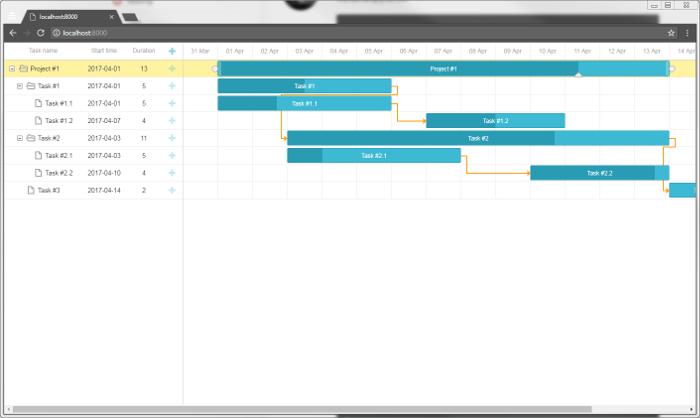

이제 Gantt 차트는 작업과 링크의 조회, 추가, 수정, 삭제가 모두 가능한 완전한 인터랙티브 상태가 됩니다.

dhtmlxGantt의 더 많은 기능은 가이드에서 확인할 수 있습니다.

작업 순서 저장하기

클라이언트 측 gantt는 드래그 앤 드롭을 통한 작업 순서 변경을 지원합니다. 이 기능을 사용할 경우, 데이터베이스에 순서를 저장해야 합니다. 일반적인 설명은 여기에서 확인할 수 있습니다.

이제 이 기능을 앱에 추가해보겠습니다.

클라이언트에서 작업 순서 변경 활성화

사용자가 UI에서 작업 순서를 변경할 수 있도록, Index 뷰의 gantt 설정을 다음과 같이 수정하세요:

resources/views/gantt.blade.php

gantt.config.order_branch = true;gantt.config.order_branch_free = true;
gantt.init("gantt_here");

서버에서 작업 순서 변경 활성화

백엔드에서는 "sortorder"라는 컬럼에 순서를 저장하게 됩니다. 전체 작업 테이블 스키마 예시는 다음과 같습니다:

Schema::create('tasks', function (Blueprint $table){
    $table->increments('id');
    $table->string('text');
    $table->integer('duration');
    $table->float('progress');
    $table->dateTime('start_date');
    $table->integer('parent');
    $table->integer('sortorder')->default(0);
    $table->timestamps();
});

또는 기존 스키마에 마이그레이션을 추가할 수도 있습니다:

php artisan make:migration add_sortorder_to_tasks_table --table=tasks

마이그레이션 파일 예시는 다음과 같습니다:

database/migrations/_add_sortorder_to_tasks_table.php

<?php

use Illuminate\Support\Facades\Schema;
use Illuminate\Database\Schema\Blueprint;
use Illuminate\Database\Migrations\Migration;

class AddSortorderToTasksTable extends Migration
{
    public function up()
    {
        Schema::table('tasks', function (Blueprint $table) {
            $table->integer('sortorder')->default(0);
        });
    }

    public function down()
    {
        Schema::table('tasks', function (Blueprint $table) {
            $table->dropColumn('sortorder');
        });
    }
}

그리고 마이그레이션을 실행합니다:

php artisan migrate

다음으로, 컨트롤러의 CRUD 작업을 업데이트해야 합니다.

1 . GET /data 라우트는 sortorder로 정렬된 작업을 반환해야 합니다:

app/Http/Controllers/GanttController.php

<?php
namespace App\Http\Controllers;
use App\Task;
use App\Link;

class GanttController extends Controller
{
    public function get(){
        $tasks = new Task();
        $links = new Link();

        return response()->json([
            "data" => $tasks->orderBy('sortorder')->get(),            "links" => $links->all()
        ]);
    }
}

2 . 새 작업을 추가할 때, 초기 sortorder 값을 할당해야 합니다:

app/Http/Controllers/TaskController.php

public function store(Request $request){
    $task = new Task();

    $task->text = $request->text;
    $task->start_date = $request->start_date;
    $task->duration = $request->duration;
    $task->progress = $request->has("progress") ? $request->progress : 0;
    $task->parent = $request->parent;
    $task->sortorder = Task::max("sortorder") + 1;
    $task->save();

    return response()->json([
        "action"=> "inserted",
        "tid" => $task->id
    ]);
}

3 . 마지막으로, 작업의 순서가 변경될 때 서버에서도 순서를 업데이트해야 합니다:

app/Http/Controllers/TaskController.php

public function update($id, Request $request){
    $task = Task::find($id);

    $task->text = $request->text;
    $task->start_date = $request->start_date;
    $task->duration = $request->duration;
    $task->progress = $request->has("progress") ? $request->progress : 0;
    $task->parent = $request->parent;

    $task->save();

    if($request->has("target")){        $this->updateOrder($id, $request->target);    }
    return response()->json([
        "action"=> "updated"
    ]);
}

private function updateOrder($taskId, $target){
    $nextTask = false;
    $targetId = $target;

    if(strpos($target, "next:") === 0){
        $targetId = substr($target, strlen("next:"));
        $nextTask = true;
    }

    if($targetId == "null")
        return;

    $targetOrder = Task::find($targetId)->sortorder;
    if($nextTask)
        $targetOrder++;

    Task::where("sortorder", ">=", $targetOrder)->increment("sortorder");

    $updatedTask = Task::find($taskId);
    $updatedTask->sortorder = $targetOrder;
    $updatedTask->save();
}

애플리케이션 보안

Gantt 컴포넌트 자체에는 SQL 인젝션, XSS, CSRF 공격 등과 같은 위협에 대한 보호 기능이 포함되어 있지 않습니다. 애플리케이션의 보안은 백엔드 개발자의 책임입니다. 자세한 내용은 관련 문서를 참고하세요.

문제 해결

이 과정을 모두 따라 했음에도 Gantt 차트에 작업이나 링크가 표시되지 않는 경우, 백엔드 통합 문제 해결 문서에서 일반적인 문제의 원인과 해결 방법을 확인할 수 있습니다.

다음 단계

이제 gantt는 완전히 동작합니다. 전체 소스 코드는 GitHub에서 복제하거나 다운로드하여 프로젝트에 사용할 수 있습니다.

gantt의 추가 기능은 가이드에서, 그리고 다른 백엔드 프레임워크와의 연동 방법은 how-to 가이드에서 확인할 수 있습니다.

Back to top
