dhtmlxGantt와 Python

이 가이드는 Django 4 프레임워크와 RESTful API를 백엔드로 사용하여 Python 기반의 Gantt 차트를 만드는 과정을 안내합니다.

다른 플랫폼을 사용하는 경우, 서버 사이드 통합을 위한 튜토리얼도 제공됩니다:

전체 소스 코드는 GitHub에서 확인할 수 있습니다.

사전 준비

Django가 아직 설치되지 않았다면, 아래 설치 가이드를 참고하세요:

1단계. 프로젝트 초기화

프로젝트 폴더를 연 뒤, 아래 명령어로 새 Django 프로젝트를 생성하세요:

django-admin startproject gantt_rest_python

다음으로, gantt_rest_python 폴더의 내용을 현재 디렉토리로 옮기거나 해당 폴더로 이동합니다:

cd gantt_rest_python

기본 설정이 정상적으로 되었는지 확인하려면 아래 명령어를 실행하세요:

python manage.py runserver

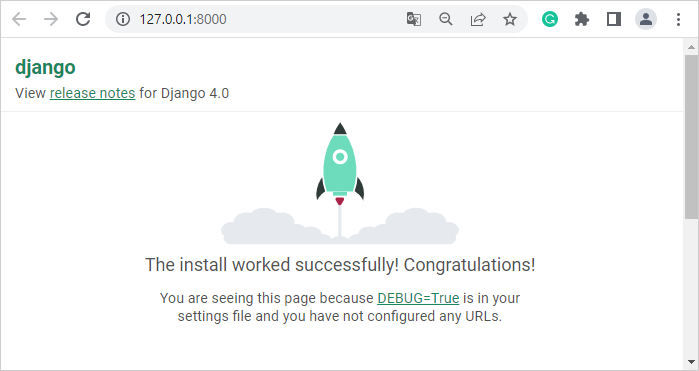

브라우저에서 http://localhost:8000 을 열면 Django 기본 환영 페이지가 나타납니다:

start_page

2단계. 페이지에 Gantt 추가하기

먼저 Gantt 컴포넌트를 위한 새 앱을 만듭니다:

python manage.py startapp gantt

REST framework 패키지를 설치하세요:

pip install djangorestframework
pip install djangorestframework-jsonapi

gantt 폴더 안에 statictemplates 디렉토리를 생성합니다.

Gantt 패키지의 codebase 폴더를 static 폴더에 복사한 후 gantt로 이름을 바꿔 내용을 명확히 표시하세요.

그 다음, templates/gantt 폴더에 index.html 파일을 아래 내용으로 생성하세요:

gantt/templates/gantt/index.html

<html>
    <head>
        {% load static %}
        <script src="{% static "gantt/dhtmlxgantt.js" %}" type="text/javascript">
        </script>
        <link rel="stylesheet" href="{% static "gantt/dhtmlxgantt.css" %}" />
    </head>
    <body>
        <div id="gantt_here" style='width:100%; height:500px;'>
        </div>
        <script>
        gantt.config.date_format = "%Y-%m-%d %H:%i";

        gantt.config.open_tree_initially = true;
        gantt.init("gantt_here");
        </script>
    </body>
</html>

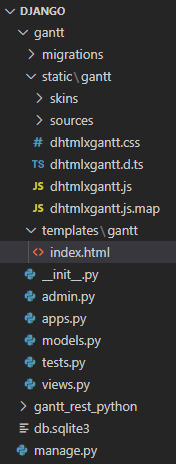

이 시점에서 폴더 구조는 다음과 같아야 합니다:

folder_structure

gantt 폴더의 views.py 파일을 열고 아래 코드를 추가하세요:

gantt/views.py

from django.shortcuts import render

def index(request):
    return render(request, 'gantt/index.html')

다음으로, gantt 폴더에 urls.py 파일을 생성하고 아래와 같이 라우팅을 설정하세요:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
]
urlpatterns = format_suffix_patterns(urlpatterns)

gantt_rest_python 폴더의 urls.py에서 urlpatterns을 아래와 같이 수정하여 gantt 앱 라우트를 포함시키세요:

gantt_rest_python/urls.py

from django.urls import include, re_path
from django.contrib import admin

urlpatterns = [
    re_path(r'', include('gantt.urls')),
]

Django가 템플릿과 static 파일을 인식하도록 gantt_rest_pythonsettings.py를 열어 상단에 아래 코드를 추가하세요:

gantt_rest_python/settings.py

import os

TEMPLATES 설정에서 빈 DIRS 배열을 찾아:

'DIRS': [],

아래와 같이 변경하세요:

'DIRS': [os.path.join(BASE_DIR, 'gantt/templates')],

마지막으로 static 파일 위치를 지정하기 위해 파일 끝에 아래 라인을 추가하세요:

STATICFILES_DIRS = [os.path.join(BASE_DIR, "gantt/static")]


서버를 다시 시작하세요:

python manage.py runserver

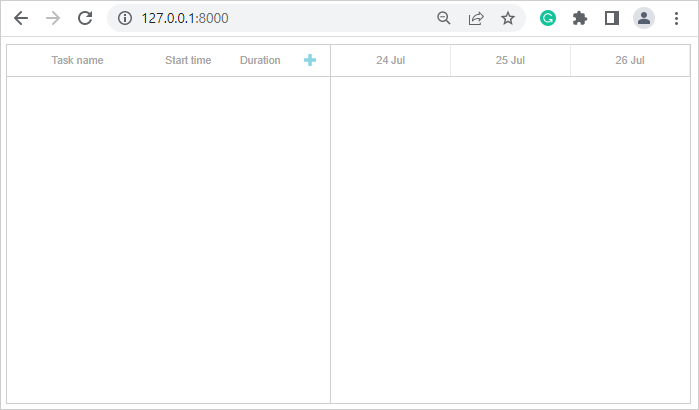

모든 설정이 올바르면, 빈 gantt 차트가 표시됩니다:

init_gantt

3단계. 데이터 불러오기

gantt_rest_python/settings.py에서 'rest_framework''gantt.apps.GanttConfig'INSTALLED_APPS 목록에 추가하고 REST framework 옵션을 설정하세요:

gantt_rest_python/settings.py

INSTALLED_APPS = [
    'gantt.apps.GanttConfig',
    'django.contrib.admin',
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'rest_framework',
]

REST_FRAMEWORK = {
    'DEFAULT_PERMISSION_CLASSES': ('rest_framework.permissions.AllowAny',),
    'PAGE_SIZE': 10
}

DHTMLX Gantt는 타임존이 없는 절대 날짜를 사용하므로 타임존 지원을 비활성화하세요:

USE_TZ = False

gantt/models.py 파일에 Task와 Link 모델을 정의하세요:

gantt/models.py

from django.db import models

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)

class Link(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    source = models.CharField(max_length=100)
    target = models.CharField(max_length=100)
    type = models.CharField(max_length=100)
    lag = models.IntegerField(blank=True, default=0)

새 모델에 대한 마이그레이션을 생성하세요:

python manage.py makemigrations gantt

마이그레이션을 적용하여 데이터베이스 스키마를 업데이트하세요:

python manage.py migrate

초기 데이터를 추가하려면 Django shell을 실행하세요:

python manage.py shell

shell 내에서 현재 데이터를 확인하세요:

from gantt.models import Task
Task.objects.all()

from gantt.models import Link
Link.objects.all()

데이터베이스가 비어 있으므로, 아래와 같이 task와 link를 추가하세요:

t1=Task(id="10",text="Project #1",start_date="2025-04-01 00:00",
    end_date="2025-04-03 00:00",duration=2,progress=0.5,parent="0")
t1.save()
t1=Task(id="1", text="Task #1",start_date="2025-04-01 00:00",
    end_date="2025-04-02 00:00", duration=1, progress=0.45, parent="10")
t1.save()
t1=Task(id="2", text="Task #2",start_date="2025-04-02 00:00",
    end_date="2025-04-03 00:00", duration=1, progress=0.15, parent="10")
t1.save()
t1=Task(id="20", text="Project #2",start_date="2025-04-03 00:00",
    end_date="2025-04-05 00:00", duration=2, progress=0.35, parent="0")
t1.save()
t1=Task(id="3", text="Task #3",start_date="2025-04-03 00:00",
    end_date="2025-04-04 00:00", duration=1, progress=0.85, parent="20")
t1.save()
t1=Task(id="4", text="Task #4",start_date="2025-04-04 00:00",
    end_date="2025-04-06 00:00", duration=1, progress=0.65, parent="20")
t1.save()

l1=Link(id="1",source="1",target="2",type="0",lag=0)
l1.save()
l1=Link(id="2",source="2",target="3",type="0",lag=0)
l1.save()
l1=Link(id="3",source="3",target="4",type="0",lag=0)
l1.save()

이제 Task.objects.all()Link.objects.all()을 실행하면 새로 추가한 항목이 반환됩니다.

직렬화를 처리하기 위해 gantt 폴더에 serializers.py 파일을 생성하세요:

gantt/serializers.py

from .models import Task
from .models import Link
from rest_framework import serializers

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id','text','start_date','end_date','duration','progress','parent')


class LinkSerializer(serializers.ModelSerializer):

    class Meta:
        model = Link
        fields = ('id', 'source', 'target', 'type', 'lag')

gantt/views.py 파일을 업데이트하여 gantt 데이터를 반환하는 뷰를 추가하세요:

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response

def index(request):
    return render(request, 'gantt/index.html')


@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })

gantt/urls.py에 데이터 로딩 라우트를 추가하세요:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

마지막으로 gantt/templates/gantt/index.html 파일을 수정하여 서버에서 데이터를 불러오도록 아래 코드를 추가하세요:

gantt/templates/gantt/index.html

gantt.load("/data/", "json");

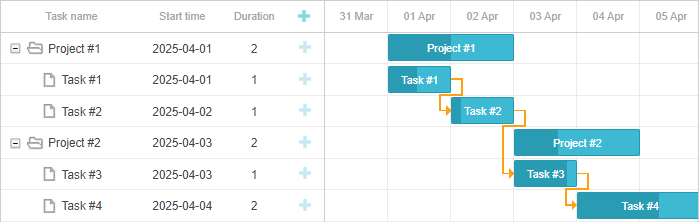

이제 서버를 실행하면 task와 link가 채워진 gantt 차트가 표시됩니다:

gantt

4단계. 변경사항 저장하기

변경사항 저장을 위해 gantt/views.pyPOST, PUT, DELETE 메서드 지원을 추가하세요:

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response
from django.http import JsonResponse


def index(request):
    return render(request, 'gantt/index.html')

@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })


@api_view(['POST'])
def task_add(request):
    if request.method == 'POST':
        serializer = TaskSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            task = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': task.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def task_update(request, pk):
    try:
        task = Task.objects.get(pk=pk)
    except Task.DoesNotExist:
        return JsonResponse({'action':'error2'})

    if request.method == 'PUT':
        serializer = TaskSerializer(task, data=request.data)
        print(serializer)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        task.delete()
        return JsonResponse({'action':'deleted'})


@api_view(['POST'])
def link_add(request):
    if request.method == 'POST':
        serializer = LinkSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            link = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': link.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def link_update(request, pk):
    try:
        link = Link.objects.get(pk=pk)
    except Link.DoesNotExist:
        return JsonResponse({'action':'error'})

    if request.method == 'PUT':
        serializer = LinkSerializer(link, data=request.data)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        link.delete()
        return JsonResponse({'action':'deleted'})

gantt/urls.py에 아래와 같이 라우트를 추가하세요:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/task/(?P<pk>[0-9]+)$', views.task_update),
    re_path(r'^data/task', views.task_add),
    re_path(r'^data/link/(?P<pk>[0-9]+)$', views.link_update),
    re_path(r'^data/link', views.link_add),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

변경사항을 서버로 전송하려면 gantt/templates/gantt/index.html에서 Data Processor를 활성화하세요:

gantt/templates/gantt/index.html

    var dp = new gantt.dataProcessor("/data/");
    dp.init(gantt);
    dp.setTransactionMode("REST");

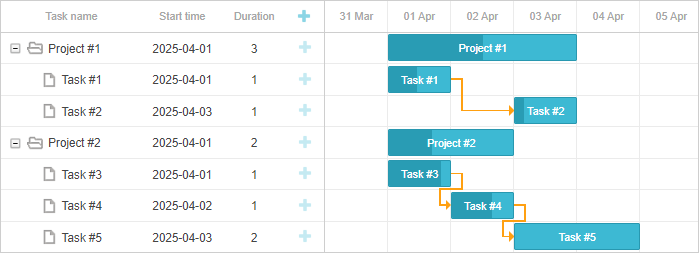

이제 task 및 link 추가, 수정, 삭제 시 변경사항이 저장됩니다. 페이지를 새로고침하면 저장된 데이터가 반영됩니다:

saving_changes

작업 순서 저장하기

DHTMLX Gantt는 클라이언트 사이드이므로 작업 순서를 별도로 저장하지 않습니다. 순서는 JSON 데이터의 배열 순서에 따라 달라집니다. 한 가지 방법은 서버에서 작업을 정렬하여 Gantt에 전달하는 것입니다. 자세한 내용은 여기에서 확인하세요.

또 다른 방법은 부모 작업과 브랜치 내 위치를 활용하는 것입니다. 부모 ID는 parent 필드에, 브랜치 내 위치는 임시 $local_index 속성에 있습니다. $local_index를 변경해도 표시에는 영향이 없지만, 이를 별도 속성에 저장하여 순서를 추적할 수 있습니다. 로드 후 해당 속성으로 작업을 정렬할 수 있습니다.

먼저 gantt/models.py의 Task 모델에 sort_order 필드를 추가하세요:

gantt/models.py

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)
    sort_order = models.IntegerField(default=0)

gantt/serializers.py의 serializer에도 sort_order를 포함시키세요:

gantt/serializers.py

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id', 'text', 'start_date', 'end_date', 'duration', 'progress',
            'parent', 'sort_order')

변경사항을 데이터베이스에 반영하세요:

python manage.py makemigrations gantt
python manage.py migrate

다음으로 index.html을 업데이트하여 작업 추가 또는 재정렬 시 sort_order를 조정하세요:

gantt.attachEvent("onRowDragEnd", function (id, target) {
    gantt.batchUpdate(function () {
        gantt.eachTask(function (task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function (id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

아래 코드를 gantt.init 전에 추가하여 수직 정렬을 활성화하세요:

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

데이터 로드 후 작업을 정렬하려면 gantt.init 또는 gantt.load 전에 아래 코드를 추가하세요:

gantt.attachEvent("onLoadEnd", function () {
    gantt.batchUpdate(function () {
        gantt.sort("sort_order", false)
    })
});

모든 내용을 반영한 index.html의 주요 부분은 다음과 같습니다:

gantt/templates/gantt/index.html

gantt.config.date_format = "%Y-%m-%d %H:%i";

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

gantt.config.open_tree_initially = true;

gantt.attachEvent("onLoadEnd", function() {
    gantt.batchUpdate(function() {
        gantt.sort("sort_order", false)
    })
});

gantt.attachEvent("onRowDragEnd", function(id, target) {
    //update the order of tasks
    gantt.batchUpdate(function() {
        gantt.eachTask(function(task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function(id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

gantt.init("gantt_here");
gantt.load("/data/", "json");

var dp = new gantt.dataProcessor("/data/");
dp.init(gantt);
dp.setTransactionMode("REST");

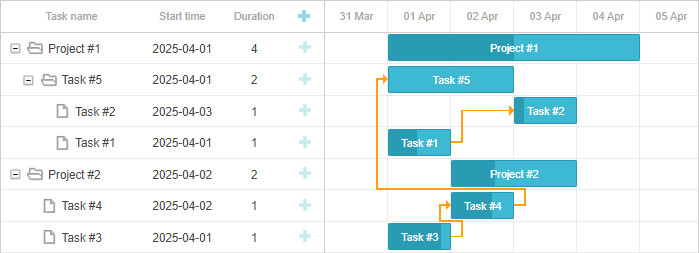

이 설정으로 작업을 수직으로 재배열하면 순서가 저장됩니다:

sort_order

애플리케이션 보안

DHTMLX Gantt는 SQL 인젝션, XSS, CSRF와 같은 위협에 대한 내장 보호 기능을 포함하지 않습니다. 백엔드에서 애플리케이션을 안전하게 만드는 것은 개발자의 책임입니다. 자세한 내용은 보안 관련 문서를 참고하세요.

문제 해결

통합 후 작업과 링크가 표시되지 않는 경우 백엔드 통합 문제 해결의 가이드에서 일반적인 문제 해결 방법을 확인하세요.

다음 단계

이제 동작하는 Gantt 차트 애플리케이션이 완성되었습니다. 전체 소스 코드는 GitHub에서 복제하거나 다운로드하여 프로젝트에 사용할 수 있습니다.

또한 다양한 Gantt 기능 가이드다른 백엔드 프레임워크와의 통합 튜토리얼도 참고해 보세요.

Back to top
