dhtmlxGantt 与 PHP:Laravel 集成教程

本教程介绍如何将 dhtmlxGantt 集成到 Laravel 应用程序中。

此外，我们还提供了针对其他服务端平台的集成教程:

注释

完整源码可在 GitHub 获取。

另外，我们还提供了一个视频指南，演示如何使用 PHP Laravel 构建甘特图。

步骤 1. 初始化项目

创建项目

首先，使用 Composer 创建一个新的 Laravel 应用:

composer create-project laravel/laravel gantt-laravel-app

该过程会下载并配置所有所需文件。完成后，可以用以下命令验证一切是否正常:

cd gantt-laravel-app
php artisan serve

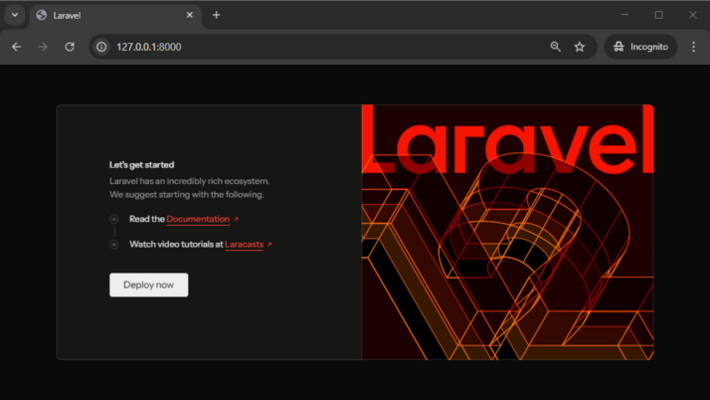

此时，你应该能看到 Laravel 的默认欢迎页面:

how_to_start_laravel_blank_page

步骤 2. 将 Gantt 添加到页面

添加视图

接下来，添加一个包含 dhtmlxGantt 的新页面。进入 resources/views 目录，创建一个名为 gantt.blade.php 的新视图文件:

resources/views/gantt.blade.php

<!DOCTYPE html>
<head>
    <meta http-equiv="Content-type" content="text/html; charSet="utf-8"">

    <script src="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js"></script>
    <link href="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css" rel="stylesheet">

    <style type="text/css">
        html, body{
            height:100%;
            padding:0px;
            margin:0px;
            overflow: hidden;
        }
    </style>
</head>
<body>
<div id="gantt_here" style='width:100%; height:100%;'></div>
<script type="text/javascript">
    gantt.init("gantt_here");
</script>
</body>

该页面设置了基本的 HTML 布局，引入了来自 CDN 的 dhtmlxGantt 资源，并通过 init 方法初始化了甘特图。

请注意，文档 body 和甘特图容器都设置为 100% 高度。由于甘特图会根据容器大小自适应，因此必须定义这些尺寸。

修改默认路由

添加新页面后，需要使其能通过浏览器访问。本示例将 gantt 页面设置为应用的默认页面。

打开 routes/web.php，按照如下方式更新默认路由:

routes/web.php

<?php

Route::get('/', function () {
    return view('gantt');
});

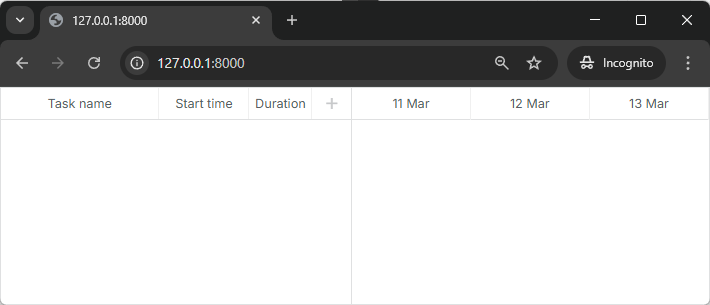

重启应用并验证 gantt 页面是否显示:

how_to_start_laravel_empty_gantt

步骤 3. 创建模型和迁移

甘特图已经显示，下一步是将其连接到数据库并填充数据。

创建数据库

请确保在 .env 文件中更新你的数据库设置，例如:

.env

DB_CONNECTION="mysql"
DB_HOST="127.0.0.1"
DB_PORT="3306"
DB_DATABASE="gantt-test"
DB_USERNAME="root"
DB_PASSWORD=

然后，使用 Artisan 命令创建模型类和迁移:

php artisan make:model Task --migration

以及

php artisan make:model Link --migration

接下来，在 database/migrations 文件夹中找到迁移文件，并定义数据库结构。 gantt 期望的数据库结构可参考此处。

以下是 Tasks 表的迁移代码:

database/migrations/_create_tasks_table.php

<?php

use IlluminateSupportFacadesSchema;
use IlluminateDatabaseSchemaBlueprint;
use IlluminateDatabaseMigrationsMigration;

class CreateTasksTable extends Migration
{
    public function up()
    {
        Schema::create('tasks', function (Blueprint $table){
            $table->increments('id');
            $table->string('text');
            $table->integer('duration');
            $table->float('progress');
            $table->dateTime('start_date');
            $table->integer('parent');
            $table->timestamps();
        });
    }

    public function down()
    {
        Schema::dropIfExists('tasks');
    }
}

以下是 Links 表的迁移代码:

database/migrations/_create_links_table.php

<?php

use IlluminateSupportFacadesSchema;
use IlluminateDatabaseSchemaBlueprint;
use IlluminateDatabaseMigrationsMigration;

class CreateLinksTable extends Migration
{
    public function up()
    {
        Schema::create('links', function (Blueprint $table) {
            $table->increments('id');
            $table->string('type');
            $table->integer('source');
            $table->integer('target');
            $table->timestamps();
        });
    }

    public function down()
    {
        Schema::dropIfExists('links');
    }
}

通过以下命令运行迁移:

php artisan migrate

在搭建过程中，建议生成一些测试用的示例数据。可以使用以下 Artisan 命令创建 Seeder 类:

php artisan make:seeder TasksTableSeeder
php artisan make:seeder LinksTableSeeder

如果 database/seeds 文件夹不存在，请创建该文件夹，并在其中为 TasksTableSeeder 添加示例数据:

database/seeds/TasksTableSeeder.php

<?php

use IlluminateDatabaseSeeder;

class TasksTableSeeder extends Seeder
{
    public function run()
    {
        DB::table('tasks')->insert([
            ['id'=>1, 'text'=>'Project #1', 'start_date'=>'2017-04-01 00:00:00',
                'duration'=>5, 'progress'=>0.8, 'parent'=>0],
            ['id'=>2, 'text'=>'Task #1', 'start_date'=>'2017-04-06 00:00:00',
                'duration'=>4, 'progress'=>0.5, 'parent'=>1],
            ['id'=>3, 'text'=>'Task #2', 'start_date'=>'2017-04-05 00:00:00',
                'duration'=>6, 'progress'=>0.7, 'parent'=>1],
            ['id'=>4, 'text'=>'Task #3', 'start_date'=>'2017-04-07 00:00:00',
                'duration'=>2, 'progress'=>0, 'parent'=>1],
            ['id'=>5, 'text'=>'Task #1.1', 'start_date'=>'2017-04-05 00:00:00',
                'duration'=>5, 'progress'=>0.34, 'parent'=>2],
            ['id'=>6, 'text'=>'Task #1.2', 'start_date'=>'2017-04-11 00:00:00',
                'duration'=>4, 'progress'=>0.5, 'parent'=>2],
            ['id'=>7, 'text'=>'Task #2.1', 'start_date'=>'2017-04-07 00:00:00',
                'duration'=>5, 'progress'=>0.2, 'parent'=>3],
            ['id'=>8, 'text'=>'Task #2.2', 'start_date'=>'2017-04-06 00:00:00',
                'duration'=>4, 'progress'=>0.9, 'parent'=>3]
        ]);
    }
}

然后，更新 DatabaseSeeder.php 以调用这些 seeder:

database/seeds/DatabaseSeeder.php

<?php

use IlluminateDatabaseSeeder;

class DatabaseSeeder extends Seeder
{
    public function run()
    {
        $this->call(TasksTableSeeder::class);
        $this->call(LinksTableSeeder::class);
    }
}

最后，通过命令行填充数据库:

php artisan db:seed

定义模型类

数据通过 Eloquent model 类进行处理。之前创建的 task 和 link 类无需修改即可用于 gantt。

但如果希望任务加载到客户端时项目树默认展开，可以在 Task 类的 JSON 响应中添加 open 属性。否则所有分支初始状态都是折叠的。

Task 模型如下:

/app/Task.php

<?php

namespace App;

use IlluminateDatabaseEloquentModel;

class Task extends Model
{
    protected $appends = ["open"];/*!*/

    public function getOpenAttribute(){/*!*/
        return true;/*!*/
    }/*!*/
}

Link 模型无需更改:

/app/Link.php

<?php

namespace App;

use IlluminateDatabaseEloquentModel;

class Link extends Model
{
}

步骤 4. 加载数据

数据库和模型准备好后，可以将数据加载到甘特图中。由于客户端期望日期为特定格式，因此需要创建一个控制器方法以相应格式返回 JSON:

app/Http/Controllers/GanttController.php

<?php
namespace AppHttpControllers;
use AppTask;
use AppLink;

class GanttController extends Controller
{
    public function get(){
        $tasks = new Task();
        $links = new Link();

        return response()->json([
            "data" => $tasks->all(),
            "links" => $links->all()
        ]);
    }
}

为此方法添加路由，使客户端可以请求数据。该路由将添加到 api.php 路由文件:

routes/api.php

<?php

use IlluminateHttpRequest;
use AppHttpControllersGanttController;

Route::get('/data', 'GanttController@get');/*!*/

最后，更新视图以调用该接口:

resources/views/gantt.blade.php

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";/*!*/

gantt.init("gantt_here");

gantt.load("/api/data");/*!*/

gantt.load 方法会向指定 URL 发送 AJAX 请求，并期望获得如定义的 JSON 响应。

同时，指定 date_format 让 gantt 能正确解析数据源的日期格式。

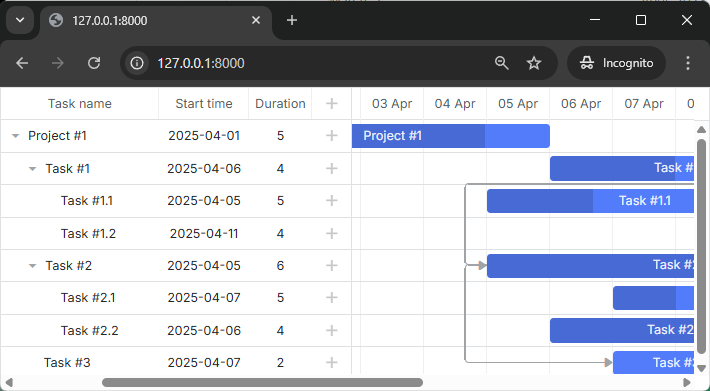

现在，检查应用时，任务应会显示在甘特图中:

how_to_start_laravel_complete

步骤 5. 保存更改

目前，甘特图已能从后端读取数据。下一步是让其支持将更改保存回数据库。

客户端以 REST 模式运行，对任务和链接的操作分别发送 POST/PUT/DELETE 请求。gantt 所用的请求格式和路由详见此处。

为此，需要创建控制器以处理两个模型的 CRUD 操作，定义路由，并在客户端启用数据保存。

添加控制器

首先为两个模型创建 RESTful 资源控制器。这些控制器将包含添加、删除和更新数据的方法。

任务控制器

app/Http/Controllers/TaskController.php

<?php
namespace AppHttpControllers;

use IlluminateHttpRequest;
use AppTask;

class TaskController extends Controller
{
    public function store(Request $request){

        $task = new Task();

        $task->text = $request->text;
        $task->start_date = $request->start_date;
        $task->duration = $request->duration;
        $task->progress = $request->has("progress") ? $request->progress : 0;
        $task->parent = $request->parent;

        $task->save();

        return response()->json([
            "action"=> "inserted",
            "tid" => $task->id
        ]);
    }

    public function update($id, Request $request){
        $task = Task::find($id);

        $task->text = $request->text;
        $task->start_date = $request->start_date;
        $task->duration = $request->duration;
        $task->progress = $request->has("progress") ? $request->progress : 0;
        $task->parent = $request->parent;

        $task->save();

        return response()->json([
            "action"=> "updated"
        ]);
    }

    public function destroy($id){
        $task = Task::find($id);
        $task->delete();

        return response()->json([
            "action"=> "deleted"
        ]);
    }
}

以及为其设置的路由:

routes/api.php

<?php

use IlluminateHttpRequest;

Route::get('/data', 'GanttController@get');
Route::resource('task', 'TaskController');/*!*/

关于这段代码有几点说明:

当新任务被添加时，其 id 会通过响应的 tid 属性返回给客户端。
progress 参数被分配了默认值。由于许多请求参数是可选的，如果客户端任务未设置这些参数，则不会包含在服务器请求中。
响应的 JSON 可以包含额外属性，这些属性都可以通过客户端处理函数访问。

接下来，我们为链接创建类似的控制器。

链接控制器

app/Http/Controllers/LinkController.php

<?php
namespace AppHttpControllers;

use IlluminateHttpRequest;
use AppLink;

class LinkController extends Controller
{
    public function store(Request $request){
        $link = new Link();

        $link->type = $request->type;
        $link->source = $request->source;
        $link->target = $request->target;

        $link->save();

        return response()->json([
            "action"=> "inserted",
            "tid" => $link->id
        ]);
    }

    public function update($id, Request $request){
        $link = Link::find($id);

        $link->type = $request->type;
        $link->source = $request->source;
        $link->target = $request->target;

        $link->save();

        return response()->json([
            "action"=> "updated"
        ]);
    }

    public function destroy($id){
        $link = Link::find($id);
        $link->delete();

        return response()->json([
            "action"=> "deleted"
        ]);
    }
}

对应的路由如下:

routes/api.php

<?php

use IlluminateHttpRequest;

Route::get('/data', 'GanttController@get');
Route::resource('task', 'TaskController');
Route::resource('link', 'LinkController'); /*!*/

启用客户端数据保存

最后，需要在客户端进行配置，以便与我们刚刚搭建的 API 协同工作:

resources/views/gantt.blade.php

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");

gantt.load("/api/data");

var dp = new gantt.dataProcessor("/api");/*!*/
dp.init(gantt);/*!*/
dp.setTransactionMode("REST");/*!*/

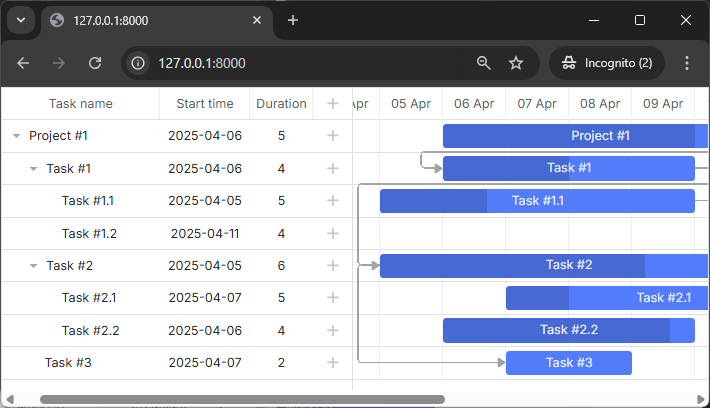

此时，Gantt 图已完全可交互，支持任务与链接的查看、添加、更新和删除。

how_to_start_laravel_crud

如需了解更多 dhtmlxGantt 的功能，可参考我们的指南。

任务顺序的存储

客户端的 gantt 支持拖拽任务排序。如果启用了此功能，则需要将顺序保存到数据库。相关原理可参见此处说明。

下面为应用添加此功能。

启用客户端任务排序

要允许用户在界面中重新排序任务，需要在 Index 视图中更新 gantt 配置如下:

resources/views/gantt.blade.php

gantt.config.order_branch = true;/*!*/
gantt.config.order_branch_free = true;/*!*/

gantt.init("gantt_here");

启用服务端任务排序

在后端，将顺序存储在名为 "sortorder" 的字段中。完整任务表结构如下:

Schema::create('tasks', function (Blueprint $table){
    $table->increments('id');
    $table->string('text');
    $table->integer('duration');
    $table->float('progress');
    $table->dateTime('start_date');
    $table->integer('parent');
    $table->integer('sortorder')->default(0);
    $table->timestamps();
});

或者，也可以为现有表添加一次迁移:

php artisan make:migration add_sortorder_to_tasks_table --table="tasks"

迁移文件内容如下:

database/migrations/_add_sortorder_to_tasks_table.php

<?php

use IlluminateSupportFacadesSchema;
use IlluminateDatabaseSchemaBlueprint;
use IlluminateDatabaseMigrationsMigration;

class AddSortorderToTasksTable extends Migration
{
    public function up()
    {
        Schema::table('tasks', function (Blueprint $table) {
            $table->integer('sortorder')->default(0);
        });
    }

    public function down()
    {
        Schema::table('tasks', function (Blueprint $table) {
            $table->dropColumn('sortorder');
        });
    }
}

然后运行迁移:

php artisan migrate

接下来，更新控制器中的 CRUD 操作。

1 . GET /data 路由应按 sortorder 排序返回任务:

app/Http/Controllers/GanttController.php

<?php
namespace AppHttpControllers;
use AppTask;
use AppLink;

class GanttController extends Controller
{
    public function get(){
        $tasks = new Task();
        $links = new Link();

        return response()->json([
            "data" => $tasks->orderBy('sortorder')->get(),/*!*/
            "links" => $links->all()
        ]);
    }
}

2 . 新增任务时，应为其分配初始 sortorder 值:

app/Http/Controllers/TaskController.php

public function store(Request $request){
    $task = new Task();

    $task->text = $request->text;
    $task->start_date = $request->start_date;
    $task->duration = $request->duration;
    $task->progress = $request->has("progress") ? $request->progress : 0;
    $task->parent = $request->parent;
    $task->sortorder = Task::max("sortorder") + 1;/*!*/

    $task->save();

    return response()->json([
        "action"=> "inserted",
        "tid" => $task->id
    ]);
}

3 . 最后，当任务被重新排序时，服务端需要相应更新其顺序:

app/Http/Controllers/TaskController.php

public function update($id, Request $request){
    $task = Task::find($id);

    $task->text = $request->text;
    $task->start_date = $request->start_date;
    $task->duration = $request->duration;
    $task->progress = $request->has("progress") ? $request->progress : 0;
    $task->parent = $request->parent;

    $task->save();

    if($request->has("target")){/*!*/
        $this->updateOrder($id, $request->target);/*!*/
    }/*!*/

    return response()->json([
        "action"=> "updated"
    ]);
}

private function updateOrder($taskId, $target){
    $nextTask = false;
    $targetId = $target;

    if(strpos($target, "next:") === 0){
        $targetId = substr($target, strlen("next:"));
        $nextTask = true;
    }

    if($targetId == "null")
        return;

    $targetOrder = Task::find($targetId)->sortorder;
    if($nextTask)
        $targetOrder++;

    Task::where("sortorder", ">=", $targetOrder)->increment("sortorder");

    $updatedTask = Task::find($taskId);
    $updatedTask->sortorder = $targetOrder;
    $updatedTask->save();
}

应用安全性

Gantt 组件本身不包含针对 SQL 注入、XSS 或 CSRF 攻击等威胁的防护。保障应用安全性是后端开发者的职责。详情请参阅相关文档。

故障排查

如果按照上述步骤操作后，Gantt 图未显示任务或链接，请参考 백엔드 통합 문제 해결 文章以查找和解决常见问题。

后续内容

Gantt 现已具备完整功能。完整源码可在 GitHub 获取，便于克隆或下载用于项目开发。

关于 gantt 更多功能的信息可参见我们的指南，以及在 how-to guides 中有关于将 Gantt 集成到其他后端框架的教程。

Need help?

Got a question about the documentation? Reach out to our technical support team for help and guidance. For custom component solutions, visit the Services page.

步骤 1. 初始化项目​

创建项目​

步骤 2. 将 Gantt 添加到页面​

添加视图​

修改默认路由​

步骤 3. 创建模型和迁移​

创建数据库​

定义模型类​

步骤 4. 加载数据​

步骤 5. 保存更改​

添加控制器​

任务控制器​

链接控制器​

启用客户端数据保存​

任务顺序的存储​

启用客户端任务排序​

启用服务端任务排序​

应用安全性​

故障排查​

后续内容​

步骤 1. 初始化项目

创建项目

步骤 2. 将 Gantt 添加到页面

添加视图

修改默认路由

步骤 3. 创建模型和迁移

创建数据库

定义模型类

步骤 4. 加载数据

步骤 5. 保存更改

添加控制器

任务控制器

链接控制器

启用客户端数据保存

任务顺序的存储

启用客户端任务排序

启用服务端任务排序

应用安全性

故障排查

后续内容
