dhtmlxGantt 与 Python

本教程将教你如何在服务器端使用 Django 4 框架和 RESTful API 创建一个基于 Python 的甘特图。

还有一些教程是为与其他平台协同进行服务器端集成而编写的：

注释

prerequisites

如果你还没有安装 Django，请先安装：

Step 1. Initializing a project

打开你的项目文件夹并使用以下命令创建一个新的 Django 项目：

django-admin startproject gantt_rest_python

之后，你可以将 gantt_rest_python 文件夹中的内容移动到当前文件夹，或进入到该文件夹：

cd gantt_rest_python

要检查基础应用是否正常工作，在项目文件夹中运行以下命令：

python manage.py runserver

现在你可以在浏览器中打开 http://localhost:8000 URL，你应该会看到默认页面：

start_page

Step 2. Adding Gantt to the page

现在我们可以开始创建一个 Gantt 组件。运行以下命令：

python manage.py startapp gantt

安装 REST 框架：

pip install djangorestframework
pip install djangorestframework-jsonapi

打开 gantt 文件夹，在其中创建 static 和 templates 文件夹。

将 Gantt 包中 codebase 文件夹的内容复制到 static 文件夹中。将其重命名为 gantt，以指定文件所属的组件。

之后，在 templates/gantt 文件夹中创建一个 index.html 文件并添加以下代码：

gantt/templates/gantt/index.html
<html>
    <head>
        {% load static %}
        <script src="{% static "gantt/dhtmlxgantt.js" %}" type="text/javascript">
        </script>
        <link rel="stylesheet" href="{% static "gantt/dhtmlxgantt.css" %}" />
    </head>
    <body>
        <div id="gantt_here" style='width:100%; height:500px;'>
        </div>
        <script>
        gantt.config.date_format = "%Y-%m-%d %H:%i";

        gantt.config.open_tree_initially = true;
        gantt.init("gantt_here");
        </script>
    </body>
</html>

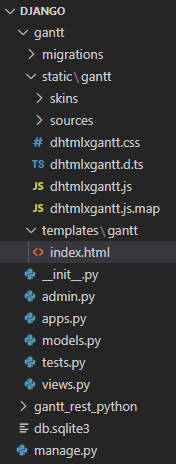

目前，你应该有如下的文件结构：

folder_structure

在 gantt 文件夹中打开 views.py 文件并添加以下代码：

gantt/views.py
from django.shortcuts import render

def index(request):
    return render(request, 'gantt/index.html')

现在我们需要添加路由。在 gantt 文件夹中创建 urls.py，并将以下代码放入其中：

gantt/urls.py
from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
]
urlpatterns = format_suffix_patterns(urlpatterns)

在 gantt_rest_python 文件夹打开 urls.py 文件。需要更新 urlpatterns。更新后的代码应该如下所示：

gantt_rest_python/urls.py
from django.urls import include, re_path
from django.contrib import admin

urlpatterns = [
    re_path(r'', include('gantt.urls')),
]

接下来，我们需要在设置中为 templates 和 static 文件夹定义路径。为此，打开 gantt_rest_python 文件夹中的 settings.py 并在文件开头添加以下行：

gantt_rest_python/settings.py
import os

找到 TEMPLATES 数组。在那里，我们需要 DIRS 属性，它当前是一个空数组：

'DIRS': [],

你需要将其替换为以下字符串：

'DIRS': [os.path.join(BASE_DIR, 'gantt/templates')],

然后，在文件底部添加以下行：

STATICFILES_DIRS = [os.path.join(BASE_DIR, "gantt/static")]

现在，你可以使用以下命令启动服务器：

python manage.py runserver

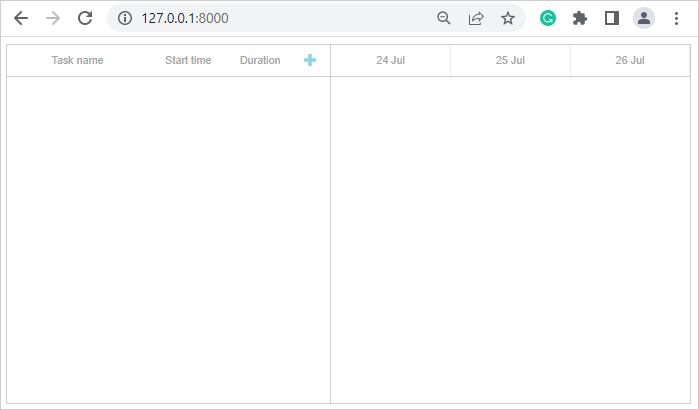

如果一切设置正确，你应该看到一个空的甘特图页面：

init_gantt

Step 3. Loading data

打开 gantt_rest_python/settings.py 文件。向 INSTALLED_APPS 数组中添加 'rest_framework' 和 'gantt.apps.GanttConfig' 字符串。然后添加 REST_FRAMEWORK 配置：

gantt_rest_python/settings.py
INSTALLED_APPS = [
    'gantt.apps.GanttConfig',
    'django.contrib.admin',
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'rest_framework',
]

REST_FRAMEWORK = {
    'DEFAULT_PERMISSION_CLASSES': ('rest_framework.permissions.AllowAny',),
    'PAGE_SIZE': 10
}

DHTMLX Gantt 使用的日期是绝对日期，不绑定时区（你稍后可以修改），因此我们需要禁用 USE_TZ 参数：

USE_TZ = False

让我们在 gantt/models.py 文件中创建 Task 和 Link 模型：

gantt/models.py
from django.db import models

class Task(models.Model):
    id = models.AutoField(primary_key="True," editable="False)"
    text = models.CharField(blank="True," max_length="100)")
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length="100)"

class Link(models.Model):
    id = models.AutoField(primary_key="True," editable="False)"
    source = models.CharField(max_length="100)")
    target = models.CharField(max_length="100)")
    type = models.CharField(max_length="100)")
    lag = models.IntegerField(blank="True," default="0)")

现在，我们应该配置数据库。要创建迁移，请使用命令：

python manage.py makemigrations gantt

之后，我们可以在数据库中创建表：

python manage.py migrate

让我们检查数据库并添加若干记录。首先，运行命令：

python manage.py shell

在 Python 交互式 shell 中，你可以运行以下命令来检查数据库：

from gantt.models import Task
Task.objects.all()

from gantt.models import Link
Link.objects.all()

你应该看到如下输出：

>>> from gantt.models import Task
>>> Task.objects.all()
<QuerySet []>
>>>
>>> from gantt.models import Link
>>> Link.objects.all()
<QuerySet []>

这意味着数据库中没有任务和链接。我们可以使用下面的命令添加它们：

t1=Task(id="10",text="Project #1",start_date="2025-04-01 00:00",
    end_date="2025-04-03 00:00",duration=2,progress=0.5,parent="0")
t1.save()
t1=Task(id="1", text="Task #1",start_date="2025-04-01 00:00",
    end_date="2025-04-02 00:00", duration="1," progress="0.45," parent="10")
t1.save()
t1=Task(id="2", text="Task #2",start_date="2025-04-02 00:00",
    end_date="2025-04-03 00:00", duration="1," progress="0.15," parent="10")
t1.save()
t1=Task(id="20", text="Project #2",start_date="2025-04-03 00:00",
    end_date="2025-04-05 00:00", duration="2," progress="0.35," parent="0")
t1.save()
t1=Task(id="3", text="Task #3",start_date="2025-04-03 00:00",
    end_date="2025-04-04 00:00", duration="1," progress="0.85," parent="20")
t1.save()
t1=Task(id="4", text="Task #4",start_date="2025-04-04 00:00",
    end_date="2025-04-06 00:00", duration="1," progress="0.65," parent="20")
t1.save()

l1=Link(id="1",source="1",target="2",type="0",lag="0)")
l1.save()
l1=Link(id="2",source="2",target="3",type="0",lag="0)")
l1.save()
l1=Link(id="3",source="3",target="4",type="0",lag="0)")
l1.save()

现在，如果我们运行 Task.objects.all() 和 Link.objects.all()，数据库中应该有 6 个 Task 对象和 3 个 Link 对象：

>>> Task.objects.all()
<QuerySet [<Task: Task object (1)>, <Task: Task object (2)>, <Task: Task object (3)>,
<Task: Task object (4)>, <Task: Task object (10)>, <Task: Task object (20)>]>
>>> Link.objects.all()
<QuerySet [<Link: Link object (1)>, <Link: Link object (2)>, <Link: Link object (3)>]>

我们需要提供一种序列化和反序列化 Task 和 Link 实例的方式。为此，在 gantt 文件夹中创建 serializers.py，并添加以下代码：

gantt/serializers.py
from .models import Task
from .models import Link
from rest_framework import serializers

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id','text','start_date','end_date','duration','progress','parent')


class LinkSerializer(serializers.ModelSerializer):

    class Meta:
        model = Link
        fields = ('id', 'source', 'target', 'type', 'lag')

之后，打开 gantt/views.py 文件，在其中添加返回甘特数据的操作：

gantt/views.py
from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response

def index(request):
    return render(request, 'gantt/index.html')


@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many="True)")
        linkData = LinkSerializer(links, many="True)")
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })

现在，打开 gantt/urls.py 文件。我们需要为加载数据添加路由：

gantt/urls.py
from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

最后，我们可以在 gantt/templates/gantt/index.html 文件中添加以下代码，以从服务器加载数据：

gantt/templates/gantt/index.html
gantt.load("/data/", "json");

现在如果我们运行 python manage.py runserver 命令，应该能看到带有任务和链接的甘特图。

gantt

Step 4. Saving changes

要保存更改，你需要为处理 POST、PUT 和 DELETE 请求添加方法。打开 gantt/views.py 文件并添加以下代码：

gantt/views.py
from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response
from django.http import JsonResponse


def index(request):
    return render(request, 'gantt/index.html')

@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many="True)")
        linkData = LinkSerializer(links, many="True)")
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })


@api_view(['POST'])
def task_add(request):
    if request.method == 'POST':
        serializer = TaskSerializer(data="request.data)")
        print(serializer)

        if serializer.is_valid():
            task = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': task.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def task_update(request, pk):
    try:
        task = Task.objects.get(pk="pk)")
    except Task.DoesNotExist:
        return JsonResponse({'action':'error2'})

    if request.method == 'PUT':
        serializer = TaskSerializer(task, data="request.data)")
        print(serializer)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        task.delete()
        return JsonResponse({'action':'deleted'})


@api_view(['POST'])
def link_add(request):
    if request.method == 'POST':
        serializer = LinkSerializer(data="request.data)")
        print(serializer)

        if serializer.is_valid():
            link = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': link.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def link_update(request, pk):
    try:
        link = Link.objects.get(pk="pk)")
    except Link.DoesNotExist:
        return JsonResponse({'action':'error'})

    if request.method == 'PUT':
        serializer = LinkSerializer(link, data="request.data)")
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        link.delete()
        return JsonResponse({'action':'deleted'})

现在，回到 gantt/urls.py 文件。在这里，我们需要为这些请求添加路由，如下所示：

gantt/urls.py
from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/task/(?P<pk>[0-9]+)$', views.task_update),
    re_path(r'^data/task', views.task_add),
    re_path(r'^data/link/(?P<pk>[0-9]+)$', views.link_update),
    re_path(r'^data/link', views.link_add),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

要将更改发送到服务器，请使用 Data Processor。在 gantt/templates/gantt/index.html 文件中添加以下代码：

gantt/templates/gantt/index.html
    var dp = new gantt.dataProcessor("/data/");
    dp.init(gantt);
    dp.setTransactionMode("REST");

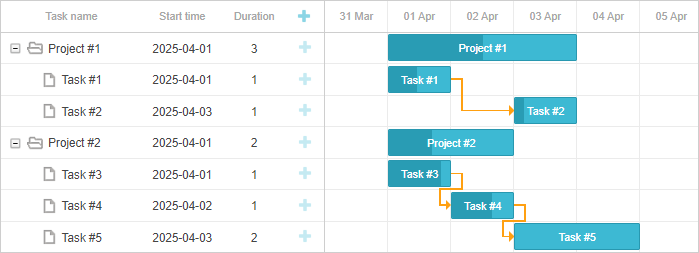

现在，你可以添加、更新和删除任务和链接，修改将被保存。如果你重新加载页面，你将看到相同的数据集：

saving_changes

Storing the order of tasks

DHTMLX Gantt 是一个客户端库。它不会存储任务的顺序。当任务被加载时，它们的顺序取决于 JSON 数据中的位置。因此，存储任务顺序的一种方式是在加载 Gantt 数据之前在服务器端对任务进行排序。Details（请阅读详细信息）。

但还有另一种方法来实现。加载任务时，它们在纵向上的位置取决于两个参数：它们的父任务以及它们在分支中的位置（在父任务之下）。你可以从 parent 参数中获取父任务的 ID。分支中的位置在临时参数 $local_index 中得到体现。该参数并不控制分支中的位置，因此修改它不会产生任何效果。但你可以使用它来获取分支内的位置，并将其保存到另一个属性中。任务加载后，你可以根据该属性的值对任务进行排序。

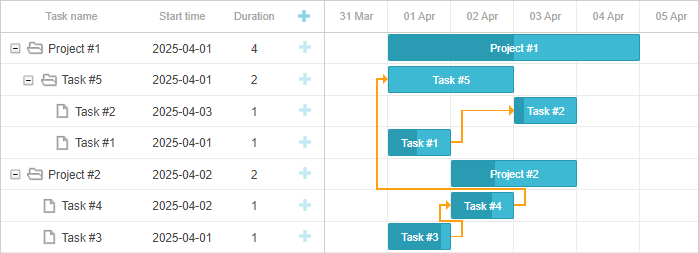

首先，你可以打开 gantt/models.py 文件，为 Task 模型添加 sort_order 属性：

gantt/models.py
class Task(models.Model):
    id = models.AutoField(primary_key="True," editable="False)"
    text = models.CharField(blank="True," max_length="100)"
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length="100)"
    sort_order = models.IntegerField(default="0)")

接着，你需要在 gantt/serializers.py 文件中添加该属性：

gantt/serializers.py
class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id', 'text', 'start_date', 'end_date', 'duration', 'progress',
            'parent', 'sort_order')

要将这些修改应用到数据库，你需要运行以下命令：

python manage.py makemigrations gantt
python manage.py migrate

现在，你需要向 index.html 文件中添加代码，以在添加任务或手动重新排序任务时更新 sort_order 属性：

gantt.attachEvent("onRowDragEnd", function (id, target) {
    gantt.batchUpdate(function () {
        gantt.eachTask(function (task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function (id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

要启用纵向重新排序，请在 gantt.init 方法之前添加以下代码：

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

要在加载任务后对其进行排序，你需要在 gantt.init 或 gantt.load 方法之前添加以下代码：

gantt.attachEvent("onLoadEnd", function () {
    gantt.batchUpdate(function () {
        gantt.sort("sort_order", false)
    })
});

因此，代码应该与下列内容一致：

gantt/templates/gantt/index.html
gantt.config.date_format = "%Y-%m-%d %H:%i";

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

gantt.config.open_tree_initially = true;

gantt.attachEvent("onLoadEnd", function() {
    gantt.batchUpdate(function() {
        gantt.sort("sort_order", false)
    })
});

gantt.attachEvent("onRowDragEnd", function(id, target) {
    //update the order of tasks
    gantt.batchUpdate(function() {
        gantt.eachTask(function(task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function(id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

gantt.init("gantt_here");
gantt.load("/data/", "json");

var dp = new gantt.dataProcessor("/data/");
dp.init(gantt);
dp.setTransactionMode("REST");

现在，如果你启动服务器并进行竖向重新排序，修改将被保存：

sort_order

Application security

Gantt 不提供任何防护机制来防止应用遭受各种威胁，如 SQL 注入、XSS 或 CSRF 攻击。保持应用安全的责任在于实现后端的开发者。请在相应文章中了解更多细节 in the corresponding article.

Trouble shooting

如果你已经完成上述步骤以在 Django 中实现 Gantt 集成，但页面上未渲染任务和链接，请查看 Troubleshooting Backend Integration Issues 文章。它描述了识别问题根源的方式。

What's next

现在你已经拥有一个功能完善的甘特图。你可以在 GitHub 上查看完整代码，克隆或下载并将其用于你的项目。

你还可以查看关于 gantt 的众多功能的指南或关于将 Gantt 与其他后端框架集成的教程。

Need help?

Got a question about the documentation? Reach out to our technical support team for help and guidance. For custom component solutions, visit the Services page.

prerequisites​

Step 1. Initializing a project​

Step 2. Adding Gantt to the page​

Step 3. Loading data​

Step 4. Saving changes​

Storing the order of tasks​

Application security​

Trouble shooting​

What's next​
