dhtmlxGantt 与 Ruby on Rails

在本文中，您将学习如何使用 Ruby on Rails 后端创建甘特图。 为了实现此应用，我们将使用 Ruby 2.4.1、Rails 5.1.3 和 MySQL。本教程假设您已安装好所有前提条件。 否则请先访问 官方教程。

如果您使用的是其他技术，请查看下方可用的集成变体列表：

请在 GitHub 上查看 演示。

Step 1. 创建项目​

要添加一个新项目，请在终端中运行以下命令：

rails new gantt-app -d mysql

Step 2. 在页面中添加 Gantt​

让我们从创建一个控制器及应用程序的默认页面开始。 切换到应用程序文件夹并生成一个带有 index 动作的新控制器：

cd gantt-app
rails generate controller gantt index

输出应确认新文件已创建。

设置默认路由​

要配置路由，请打开文件 config/routes.rb。将默认路由更改为我们新控制器的 "index" 动作：

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"
end

之后，我们可以通过在命令行中运行来测试服务器：

rails server

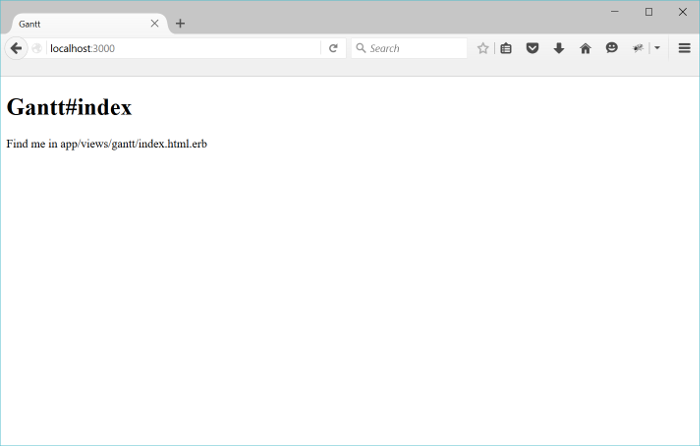

在浏览器中打开 *http://localhost:3000/*。结果应如下所示：

how_to_start_rails_blank_page

因此应用已运行，我们得到了默认页面，现在可以继续添加甘特图。

在视图中添加 Gantt​

现在我们已经准备好在页面中添加甘特图。

打开布局页面，在 head 标签中添加 yield。我们将用它把 dhtmlxgantt 文件添加到页面：

app/views/layouts/application.html.erb
<!DOCTYPE html>
<html>
<head>
  <title>dhtmlxGantt</title>
  (= stylesheet_link_tag 'application', media:'all','data-turbolinks-track' => true )
  (= javascript_include_tag 'application', 'data-turbolinks-track' => true )
  (= yield(:head) ) /*!*/
  (= csrf_meta_tags )
</head>
<body>

    (= yield )

</body>
</html>

之后，转到 gantt/index 视图并在其中添加一个甘特图：

app/views/gantt/index.html.erb
( content_for :head do )
    (= stylesheet_link_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css' )
    (= javascript_include_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js' )
( end )

<div id="gantt_here" style='width:100%; height:800px;'></div>

<script>
    gantt.init("gantt_here");
</script>

请注意我们已从 CDN 而非本地添加了 dhtmlx gantt 文件。 在开发阶段，您会希望使用随下载包提供的可读版本的源代码。

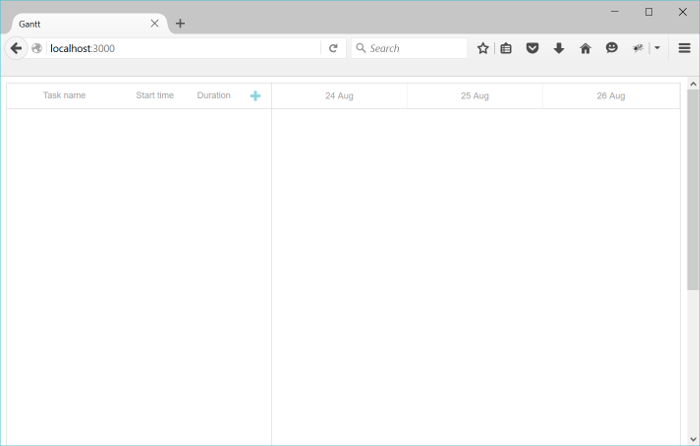

之后，我们可以查看当前结果。打开浏览器中的 *http://localhost:3000/*（rails 服务器）。 您应该能看到一个从数据库填充的任务和链接的甘特图。 但不会将更改回传到数据库。我们将在下一步解决。

Step 3. 创建模型​

由于我们使用 MySQL，请确保在 config/database.yml 中拥有正确的连接设置，例如：

config/database.yml
development:
  adapter: mysql2
  encoding: utf8
  host: localhost
  database: gantt-app
  username: root
  password:

现在我们需要为 tasks and links 创建模型。

要为 tasks 创建模型，我们需要运行一个包含任务属性的命令：

rails generate model Task
    text:string
    start_date:datetime
    duration:integer
    parent:integer
    progress:decimal

用于创建 links 模型的命令类似但更简短：

rails generate model Link
    source:integer
    target:integer
    link_type:string:limit1

请注意，dhtmlxgantt 链接对象必须具备名为 type 的属性，用于存储关系的类型（start-to-start、finish-to-finish 等）。

我们不能在模型中添加这样的属性，因为 "type" 名称已被 ActiveRecord 保留。作为变通，我们将把该属性命名为 link_type，并在控制器中完成所需的映射。

您可以查看 Task object 与 Link object 的全部属性清单（必需和可选）。

之后，我们需要运行迁移来更新数据库：

rake db:migrate

在这里我们可以添加一些测试数据：

  1. 通过以下命令打开 Rails 控制台：
rails c
  1. 按如下方式添加几个任务和链接：
Task.create :text=>"Task 1", :start_date=>"2015-10-25",  :duration=>2, :progress=>0;
Task.create :text=>"Task 2", :start_date=>"2015-10-27",  :duration=>3, :progress=>0.5;
Link.create :source=>1, :target=>2, :link_type=>"0";
  1. 输入 "exit" 关闭控制台。

接下来，我们需要借助控制器在图表中实现数据加载和保存。

Step 4. 加载数据​

在创建模型类并运行迁移后，我们可以将数据库数据加载到甘特图中。

dhtmlxGantt 期望数据为 JSON 格式，因此我们将首先向 GanttController 添加一个新动作，在其中读取、格式化并输出甘特图数据：

app/controllers/gantt_controller.rb
class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.map{|task|{
        :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end

为此动作在 routes.rb 中添加路由：

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do/*!*/
    get "/data", :to => "gantt#data"/*!*/
  end/*!*/
end

并在客户端使用 gantt.load 方法来调用此动作：

app/views/gantt/index.html.erb
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";/*!*/

gantt.init("gantt_here");
gantt.load("/api/data");/*!*/

请注意，date_format 配置指定了来自服务器的日期格式（Task 的 start_date），来自服务器。

如果现在运行服务器并在浏览器打开 *http://localhost:3000/*，您应该能够看到一个已从数据库填充了任务和链接的甘特图。 不过不会将改动回传到数据库。我们将在下一步解决。

Step 5. 保存改动​

dhtmlxGantt 可以将用户所做的所有更改通过 RESTful API 传输到后端，在那里可以将一切保存到数据库。 您可以在 这里 查看协议细节。

这就是我们现在实现数据保存的方式：

首先，我们将在客户端启用提交改动：

app/views/gantt/index.html.erb
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");
gantt.load("/api/data");

var dp = new gantt.dataProcessor("/api");/*!*/
dp.init(gantt);/*!*/
dp.setTransactionMode("REST");/*!*/

然后，我们需要再添加两个控制器：一个用于 Tasks 另一个用于 Links，并实现所有必需的动作。

创建 Task 控制器​

让我们从 Task 控制器开始：

rails generate controller task --no-helper --no-assets --no-view-specs

由于此控制器不会有任何视图，我们使用了 --no- 标志以避免生成不需要的文件。

接下来我们将实现用于创建、更新和删除任务的动作：

app/controllers/task_controller.rb
class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        render :json => {:action => "updated"}
    end

    def add
        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"]
        )

        render :json => {:action => "inserted", :tid => task.id}
    end

    def delete
        Task.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

关于这段代码的几点说明：

  • 由于所有数据均来自 gantt#data，因此不需要 get 动作。
  • 客户端默认可能未初始化 progress 属性，因此我们需要在这里提供默认值。或者，我们也可以在模型类中定义默认值（例如，可以使用 migration 实现）。
  • 创建新项的动作应将新插入记录的数据库 id 返回给客户端

之后，我们需要在配置中添加新路由，用户就能够在甘特图中查看/创建/更新和删除任务：

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"/*!*/
    put "/task/:id", :to => "task#update"/*!*/
    delete "/task/:id", :to => "task#delete"/*!*/
  end
end

现在，让我们对 links 做同样的处理。

生成一个 Link 控制器：

rails generate controller link --no-helper --no-assets --no-view-specs

实现可能如下所示：

app/controllers/link_controller.rb
class LinkController < ApplicationController
    protect_from_forgery

    def update
        link = Link.find(params["id"])
        link.source = params["source"]
        link.target = params["target"]
        link.link_type = params["type"]
        link.save

        render :json => {:action => "updated"}
    end

    def add
        link = Link.create(
            :source => params["source"],
            :target => params["target"],
            :link_type => params["type"]
        )

        render :json => {:action => "inserted", :tid => link.id}
    end

    def delete
        Link.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

然后为新动作添加路由：

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"
    put "/task/:id", :to => "task#update"
    delete "/task/:id", :to => "task#delete"

    post "/link", :to => "link#add"/*!*/
    put "/link/:id", :to => "link#update"/*!*/
    delete "/link/:id", :to => "link#delete"/*!*/
  end
end

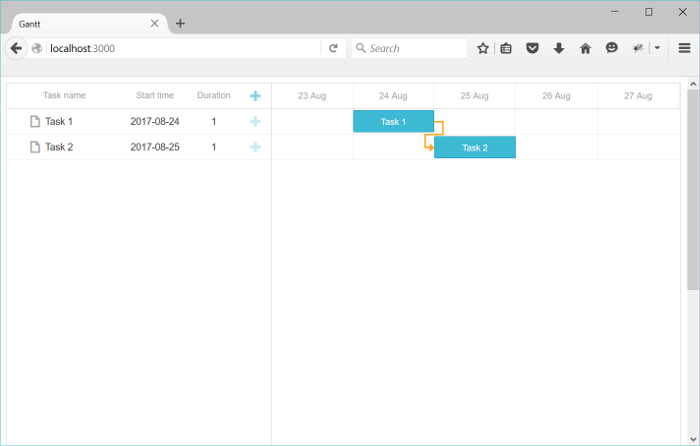

就这些。如果现在运行应用程序，您将得到一个与 Rails 和 MySql 后端的交互式甘特图：

how_to_start_rails_complete

请查看更多的 我们的指南 以了解 dhtmlxGantt 的更多特性。

存储任务顺序​

客户端甘特图允许使用拖放来 重新排序任务。如果您使用此功能，必须将该顺序存储在数据库中。您可以 在这里查看常见描述。

现在让我们将此功能添加到我们的应用中。

在客户端启用任务重新排序​

首先，我们需要允许用户在 UI 中更改任务顺序。打开 Index 视图并更新 gantt 的配置：

app/views/gantt/index.html.erb
gantt.config.order_branch = true;/*!*/
gantt.config.order_branch_free = true;/*!*/

gantt.init("gantt_here");

现在，让我们在后端反映这些变化。我们需要将排序信息添加到我们的模型中，我们将命名为 sortorder。更新后的模型声明可能如下：

rails generate model Task
    text:string
    start_date:datetime
    duration:integer
    parent:integer
    progress:decimal
    sortorder:integer  /*!*/

或者向现有模型添加新属性：

  1. 创建迁移：
rails generate migration add_sortorder_to_tasks sortorder:integer
  1. 打开生成的迁移，在 "sortorder" 列中添加默认值：
class AddSortorderToTasks < ActiveRecord::Migration[5.1]
  def change
    add_column :tasks, :sortorder, :integer, :default=>0
  end
end

并执行迁移：

rake db:migrate

之后，我们需要在控制器中更新 CRUD：

  • data 动作必须按 sortorder 列排序并返回任务：
app/controllers/gantt_controller.rb
class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.order(:sortorder).map{|task|{ /*!*/
        :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end
  • 新增的任务必须获得初始值 sortorder：
app/controllers/task_controller.rb
class TaskController < ApplicationController
    ...
    def add

        maxOrder = Task.maximum("sortorder") || 0/*!*/

        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"],
            :sortorder => maxOrder + 1/*!*/
        )

        render :json => {:action => "inserted", :tid => task.id}
    end

end
  • 最后，当用户重新排序任务时，任务排序必须被 更新：
app/controllers/task_controller.rb
class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        if(params['target'])/*!*/
            Task.updateOrder(task.id, params['target'])/*!*/
        end/*!*/

        render :json => {:action => "updated"}
    end

    ...
end

Task.updateOrder 的实现：

app/models/task.rb
class Task < ApplicationRecord
    def self.updateOrder(taskId, target)
        nextTask = false
        targetId = target

        if(target.start_with?('next:'))
            targetId = target['next:'.length, target.length]
            nextTask = true;
        end

        if(targetId == 'null')
            return
        end

        targetTask = self.find(targetId)

        targetOrder = targetTask.sortorder

        if(nextTask)
            targetOrder += 1
        end

        self.where("sortorder >= ?", targetOrder).
            update_all('sortorder = sortorder + 1')

        task = self.find(taskId)
        task.sortorder = targetOrder
        task.save
    end
end

应用安全​

Gantt 不提供防止各种威胁（如 SQL 注入、XSS 和 CSRF 攻击）的任何手段。确保应用安全的责任在于实现后端的开发者。请在相应的文章中阅读详细信息 在此。

故障排除​

如果您已经完成上述将 Gantt 与 Ruby on Rails 集成的步骤，但 Gantt 未在页面上呈现实例和链接，请查看 Troubleshooting Backend Integration Issues 文章。它描述了识别问题根源的方法。

接下来​

现在您拥有一个功能完善的甘特图。您可以在 GitHub 查看完整代码、克隆或下载并在您的项目中使用。

您也可以查看 大量甘特图功能的指南 或关于 将 Gantt 与其他后端框架集成的教程。
