dhtmlxGantt с Ruby on Rails

В этой статье вы узнаете, как создать диаграмму Gantt с бэкендом на Ruby on Rails. Для реализации этого приложения мы будем использовать Ruby 2.4.1, Rails 5.1.3 и MySQL. Этот учебник предполагает, что все предварительные условия уже установлены. В противном случае сначала, пожалуйста, посетите официальные руководства.

Если вы используете другую технологию, ознакомьтесь со списком доступных вариантов интеграции ниже:

Ознакомьтесь с демонстрацией на GitHub:

demo на GitHub

Шаг 1. Создание проекта

Чтобы добавить новый проект, просто выполните следующую команду в терминале:

rails new gantt-app -d mysql

Шаг 2. Добавление Gantt на страницу

Начнем с создания контроллера и страницы по умолчанию для нашего приложения. Перейдите в папку приложения и сгенерируйте новый контроллер с действием index:

cd gantt-app
rails generate controller gantt index

Вывод должен подтвердить, что новые файлы созданы.

Установка маршрута по умолчанию

Чтобы настроить маршрутизацию, откройте файл config/routes.rb. Измените маршрут по умолчанию на действие "index" нашего нового контроллера:

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"
end

После этого мы можем протестировать наш сервер, запустив его в командной строке:

rails server

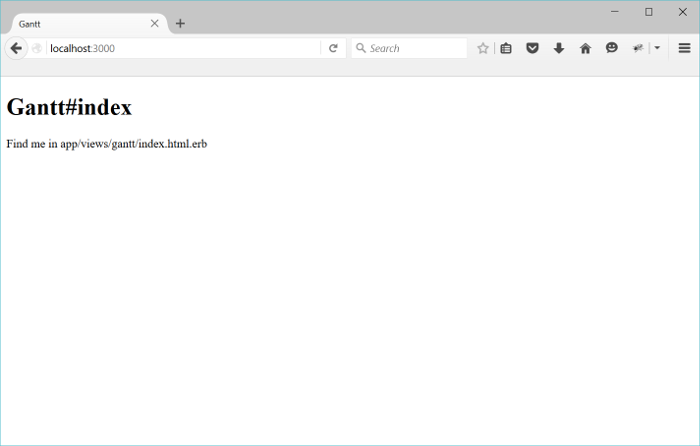

Откройте http://localhost:3000/ в вашем браузере. Результат должен быть примерно таким:

how_to_start_rails_blank_page

Итак, приложение работает и у нас есть страница по умолчанию, теперь можно переходить к добавлению диаграммы Gantt.

Добавление Gantt во View

Теперь мы готовы добавить диаграмму Gantt на страницу.

Откройте файл макета и добавьте yield в тег head. Мы используем его для добавления файлов dhtmlxgantt на страницу:

app/views/layouts/application.html.erb
<!DOCTYPE html>
<html>
<head>
  <title>dhtmlxGantt</title>
  (= stylesheet_link_tag 'application', media:'all','data-turbolinks-track' => true )
  (= javascript_include_tag 'application', 'data-turbolinks-track' => true )
  (= yield(:head) ) /*!*/
  (= csrf_meta_tags )
</head>
<body>

    (= yield )

</body>
</html>

После этого перейдите на представление gantt/index и добавьте там диаграмму Gantt:

app/views/gantt/index.html.erb
( content_for :head do )
    (= stylesheet_link_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css' )
    (= javascript_include_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js' )
( end )

<div id="gantt_here" style='width:100%; height:800px;'></div>

<script>
    gantt.init("gantt_here");
</script>

Обратите внимание, что мы добавили файлы dhtmlx Gantt с CDN, а не локально. Для разработки будет полезна читаемая версия исходного кода, поставляемая в пакетe загрузки.

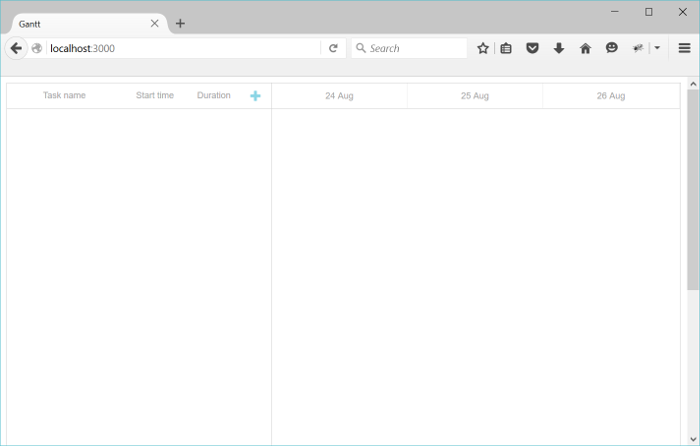

После этого можно посмотреть текущий результат. Откройте http://localhost:3000/ (сервер Rails) в браузере. Вы должны увидеть диаграмму Gantt, заполненную задачами и связями из базы данных. Однако изменения не будут отправляться обратно в базу данных. Мы исправим это на следующем шаге.

Шаг 3. Создание моделей

Поскольку мы используем MySQL, убедитесь, что настройки подключения в config/database.yml верны, например:

config/database.yml
development:
  adapter: mysql2
  encoding: utf8
  host: localhost
  database: gantt-app
  username: root
  password:

Теперь нужно создать модели для задач и связей.

Чтобы создать модель для задач, нужно выполнить команду, которая включает свойства задачи:

rails generate model Task
    text:string
    start_date:datetime
    duration:integer
    parent:integer
    progress:decimal

А аналогичная, но более короткая команда используется для создания модели для связей:

rails generate model Link
    source:integer
    target:integer
    link_type:string:limit1

Обратите внимание, что объект связи dhtmlxGantt должен иметь свойство с именем type, которое хранит тип отношения (start-to-start, finish-to-finish и т. п.).

Мы не можем добавить такое свойство в нашу модель, так как имя type уже зарезервировано ActiveRecord. В качестве обходного решения мы назовем это свойство link_type и сделаем соответствующее отображение в контроллере.

Вы можете ознакомиться с полным списком свойств как обязательных, так и опциональных, доступных для объекта Task и объекта Link.

После этого нам нужно выполнить миграцию, чтобы обновить нашу базу данных:

rake db:migrate

Давайте добавим тестовые данные, пока мы здесь:

Откройте консоль Rails, выполнив:

rails c

Добавьте пару задач и связей следующим образом:

Task.create :text=>"Task 1", :start_date=>"2015-10-25",  :duration=>2, :progress=>0;
Task.create :text=>"Task 2", :start_date=>"2015-10-27",  :duration=>3, :progress=>0.5;
Link.create :source=>1, :target=>2, :link_type=>"0";

Введите "exit", чтобы закрыть консоль.

Далее нам нужно реализовать загрузку данных и сохранение в диаграмме с помощью контроллеров.

Шаг 4. Загрузка данных

После того как мы создали классы моделей и выполнили миграцию, мы можем загрузить данные из базы данных в нашу диаграмму Gantt.

dhtmlxGantt ожидает данные в формате JSON, поэтому прежде всего мы добавим новое действие в наш GanttController, в котором будем читать, форматировать и выводить данные диаграммы:

app/controllers/gantt_controller.rb
class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.map{|task|{
        :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end

Добавьте маршрут для этого действия в routes.rb:

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do/*!*/
    get "/data", :to => "gantt#data"/*!*/
  end/*!*/
end

И вызовите это действие на клиентской стороне с помощью метода gantt.load:

app/views/gantt/index.html.erb
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";/*!*/

gantt.init("gantt_here");
gantt.load("/api/data");/*!*/

Обратите внимание, что конфигурация date_format задает формат дат (start_date задачи), приходящих с сервера.

Если запустить сервер сейчас и открыть http://localhost:3000/ в браузере, вы увидите диаграмму Gantt, заполненную задачами и связями из базы данных. Однако изменения пока не будут отправлены обратно в базу данных. Мы исправим это на следующем шаге.

Шаг 5. Сохранение изменений

dhtmlxGantt может передавать все изменения, сделанные пользователем, в RESTful API на бэкенде, где всё можно сохранить в базу данных. Вы можете ознакомиться с деталями протокола здесь.

Так мы и реализуем сохранение данных сейчас:

Во-первых, включим отправку изменений на клиенте:

app/views/gantt/index.html.erb
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");
gantt.load("/api/data");

var dp = new gantt.dataProcessor("/api");/*!*/
dp.init(gantt);/*!*/
dp.setTransactionMode("REST");/*!*/

Затем необходимо добавить два контроллера: один для Задач (Tasks) и другой для Связей (Links) и реализовать все необходимые действия.

Создание контроллера Task

Начнем с контроллера для задач:

rails generate controller task --no-helper --no-assets --no-view-specs

Так как этот контроллер не будет иметь представлений, мы использовали флаги --no- чтобы не создавать ненужные файлы.

Далее реализуем действия для создания, обновления и удаления задач:

app/controllers/task_controller.rb
class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        render :json => {:action => "updated"}
    end

    def add
        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"]
        )

        render :json => {:action => "inserted", :tid => task.id}
    end

    def delete
        Task.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

Некоторые замечания по этому коду:

нам не нужен action get, так как все данные уже загружены из gantt#data
свойство progress может быть не инициализировано на клиенте по умолчанию, поэтому здесь нужно задать значение по умолчанию. В качестве альтернативы можно было бы задать значение по умолчанию в классе модели (это можно сделать, например, с помощью миграции)
действие, создающее новый элемент, должно вернуть клиенту идентификатор записи в базе данных

После этого нужно добавить новые маршруты в конфигурацию, и пользователи смогут просматривать, создавать, обновлять и удалять задачи в нашей диаграмме Gantt:

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"/*!*/
    put "/task/:id", :to => "task#update"/*!*/
    delete "/task/:id", :to => "task#delete"/*!*/
  end
end

Теперь сделаем то же самое для связей.

Создание контроллера Link

Сгенерируйте контроллер Link:

rails generate controller link --no-helper --no-assets --no-view-specs

Реализация может выглядеть так:

app/controllers/link_controller.rb
class LinkController < ApplicationController
    protect_from_forgery

    def update
        link = Link.find(params["id"])
        link.source = params["source"]
        link.target = params["target"]
        link.link_type = params["type"]
        link.save

        render :json => {:action => "updated"}
    end

    def add
        link = Link.create(
            :source => params["source"],
            :target => params["target"],
            :link_type => params["type"]
        )

        render :json => {:action => "inserted", :tid => link.id}
    end

    def delete
        Link.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

Затем добавьте маршруты для новых действий:

config/routes.rb
Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"
    put "/task/:id", :to => "task#update"
    delete "/task/:id", :to => "task#delete"

    post "/link", :to => "link#add"/*!*/
    put "/link/:id", :to => "link#update"/*!*/
    delete "/link/:id", :to => "link#delete"/*!*/
  end
end

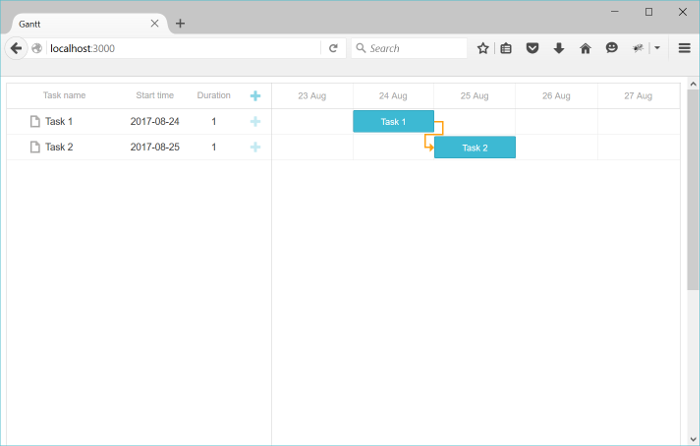

И вот и всё. Если запустить приложение сейчас, вы получите интерактивную диаграмму Gantt с бэкендом на Rails и MySql:

how_to_start_rails_complete

Пожалуйста, ознакомьтесь с нашими руководствами для получения дополнительных возможностей dhtmlxGantt.

Сохранение порядка задач

Клиентская диаграмма Gantt позволяет переставлять задачи путём перетаскивания. Поэтому, если вы используете эту функцию, вам придётся хранить этот порядок в базе данных. Вы можете посмотреть общее описание здесь.

Теперь давайте добавим эту функциональность в наше приложение.

Включение перестановки задач на клиенте

Во-первых, нужно позволить пользователям менять порядок задач в интерфейсе. Откройте представление Index и обновите конфигурацию Gantt:

app/views/gantt/index.html.erb
gantt.config.order_branch = true;/*!*/
gantt.config.order_branch_free = true;/*!*/

gantt.init("gantt_here");

Теперь отразим эти изменения на бэкенде. Нужно добавить информацию о порядке в нашу модель, назовём её sortorder. Обновлённое объявление модели может выглядеть так:

rails generate model Task
    text:string
    start_date:datetime
    duration:integer
    parent:integer
    progress:decimal
    sortorder:integer  /*!*/

Или добавьте новое свойство к существующей модели:

создайте миграцию:

rails generate migration add_sortorder_to_tasks sortorder:integer

Откройте сгенерированную миграцию и добавьте значение по умолчанию в столбец "sortorder":

class AddSortorderToTasks < ActiveRecord::Migration[5.1]
  def change
    add_column :tasks, :sortorder, :integer, :default=>0
  end
end

И выполните миграцию:

rake db:migrate

После этого нам нужно обновить CRUD в контроллерах:

действие data должно возвращать задачи, отсортированные по столбцу sortorder:

app/controllers/gantt_controller.rb
class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.order(:sortorder).map{|task|{ /*!*/
        :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end

вновь добавляемые задачи должны получать начальное значение sortorder:

app/controllers/task_controller.rb
class TaskController < ApplicationController
    ...
    def add

        maxOrder = Task.maximum("sortorder") || 0/*!*/

        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"],
            :sortorder => maxOrder + 1/*!*/
        )

        render :json => {:action => "inserted", :tid => task.id}
    end

end

наконец, когда пользователь меняет порядок задач, порядок задач должен обновляться обновление порядка:

app/controllers/task_controller.rb
class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        if(params['target'])/*!*/
            Task.updateOrder(task.id, params['target'])/*!*/
        end/*!*/

        render :json => {:action => "updated"}
    end

    ...
end

Реализация Task.updateOrder:

app/models/task.rb
class Task < ApplicationRecord
    def self.updateOrder(taskId, target)
        nextTask = false
        targetId = target

        if(target.start_with?('next:'))
            targetId = target['next:'.length, target.length]
            nextTask = true;
        end

        if(targetId == 'null')
            return
        end

        targetTask = self.find(targetId)

        targetOrder = targetTask.sortorder

        if(nextTask)
            targetOrder += 1
        end

        self.where("sortorder >= ?", targetOrder).
            update_all('sortorder = sortorder + 1')

        task = self.find(taskId)
        task.sortorder = targetOrder
        task.save
    end
end

Безопасность приложения

Gantt не предоставляет никаких средств защиты от различных угроз, таких как SQL-инъекции или XSS и CSRF-атак. Важно, чтобы ответственность за безопасность приложения лежала на разработчиках, реализующих бэкенд. Прочитайте детали в соответствующей статье.

Устранение неполадок

Если вы выполнили вышеуказанные шаги по интеграции Gantt с Ruby on Rails, но диаграмма Gantt не отображает задачи и связи на странице, ознакомьтесь со статьей Troubleshooting Backend Integration Issues. Она описывает способы выявления корней проблем.

Что дальше

Теперь у вас полноценная диаграмма Gantt. Вы можете просмотреть полный код на GitHub, клонировать или скачать его и использовать в своих проектах.

Вы также можете ознакомиться с [guides на многочисленные возможности Gantt] или учебниками по интеграции Gantt с другими бэкенд-фреймворками.

Need help?

Got a question about the documentation? Reach out to our technical support team for help and guidance. For custom component solutions, visit the Services page.

Шаг 1. Создание проекта​

Шаг 2. Добавление Gantt на страницу​

Установка маршрута по умолчанию​

Добавление Gantt во View​

Шаг 3. Создание моделей​

Шаг 4. Загрузка данных​

Шаг 5. Сохранение изменений​

Создание контроллера Task​

Создание контроллера Link​

Сохранение порядка задач​

Включение перестановки задач на клиенте​

Безопасность приложения​

Устранение неполадок​

Что дальше​
