dhtmlxGantt с Node.js

Настоящий учебник предназначен для создания Gantt с Node.js и REST API на серверной стороне.
Если вы используете другую технологию, ознакомьтесь с перечнем доступных вариантов интеграции ниже:

Наша реализация Gantt с Node.js будет основана на REST API, которое будет использоваться для взаимодействия с сервером.
Node.js предлагает набор готовых решений, поэтому нам не придется писать всё с нуля. Также мы будем использовать MySQL в качестве хранилища данных.

заметка

Полный исходный код — на GitHub.

Вы можете ознакомиться с видео-руководством, которое показывает, как создать диаграмму Gantt с помощью Node.js.

Шаг 1. Создание проекта

Для начала создадим папку проекта, а затем добавим необходимые зависимости. Будут использоваться следующие модули:

Express — небольшой фреймворк для Node.js
body-parser — инструмент парсинга для Node.js

Итак, давайте создадим папку проекта и назовём её "dhx-gantt-app":

mkdir dhx-gantt-app
cd dhx-gantt-app

Добавление зависимостей

Теперь создадим файл package.json. Мы зададим зависимости внутри него следующей командой:

npm init -y

После готовности файла откройте его и добавьте перечисленные выше зависимости. Результат будет выглядеть примерно так:

package.json
{
  "name": "dhx-gantt-app",
  "version": "1.0.3",
  "description": "",
  "main": "server.js",
  "dependencies": {
    "body-parser": "^2.2.1",
    "express": "^5.2.1"
  },
  "scripts": {
    "test": "echo \"Error: no test specified\" && exit 1",
    "start": "node server.js"
  },
  "keywords": [],
  "author": "",
  "license": "MIT"
}

Наконец, нужно установить добавленные зависимости с помощью следующей команды:

npm install

Подготовка бэкенда

Мы выполним базовую настройку express: у нас будет один js-файл для нашего бэкенда (назовём его "server.js"), папка для статических файлов (названа "public") и одна HTML-страница.

Структура всего проекта будет выглядеть так:

dhx-gantt-app
├── node_modules
├── server.js
├── package.json
└── public
    └── index.html

Создайте новый файл с именем server.js и добавьте в него следующий код:

server.js
const express = require('express');
const bodyParser = require('body-parser');
const path = require('path');

const port = 1337;
const app = express();

app.use(express.static(path.join(__dirname, "public")));
app.use(bodyParser.urlencoded({ extended: true }));

app.listen(port, () =>{
    console.log("Server is running on port "+port+"...");
});

Что мы сделали в этом коде:

определили, что статические файлы будут обслуживаться из папки 'public'
привязали приложение к порту 1337 на локальном хосте

На следующем шаге мы создадим папку "public". Эта папка будет содержать главную страницу нашего приложения — index.html.

заметка

Эта папка — тоже правильное место для размещения файлов js/css dhtmlxGantt. Однако в этом руководстве мы будем загружать gantt через CDN, поэтому там будет только HTML-страница.

Шаг 2. Добавление Gantt на страницу

Давайте создадим папку public и добавим файл index.html в неё. Затем откройте файл index.html и заполните его следующим содержимым:

index.html
<!DOCTYPE html>
<head>
  <meta http-equiv="Content-type" content="text/html; charSet="utf-8"">

  <script src="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js"></script>
  <link href="https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css" rel="stylesheet">

  <style type="text/css">
    html, body{
      height:100%;
      padding:0px;
      margin:0px;
      overflow: hidden;
    }
  </style>
</head>
<body>
  <div id="gantt_here" style='width:100%; height:100%;'></div>
  <script type="text/javascript">
    gantt.init("gantt_here");
  </script>
</body>

Посмотрите, что у нас получилось на данный момент. Вернитесь в папку проекта и выполните следующую команду в командной строке:

node server.js

Затем откройте http://127.0.0.1:1337 в браузере. Вы должны увидеть страницу с пустой диаграммой Gantt, как на изображении здесь:

gantt_init

Шаг 3. Подготовка базы данных

Следующий шаг — создать базу данных. Мы сделаем простую базу данных с двумя таблицами для задач и связей:

CREATE TABLE `gantt_links` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `source` int(11) NOT NULL,
  `target` int(11) NOT NULL,
  `type` varchar(1) NOT NULL,
  PRIMARY KEY (`id`)
);
CREATE TABLE `gantt_tasks` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `text` varchar(255) NOT NULL,
  `start_date` datetime NOT NULL,
  `duration` int(11) NOT NULL,
  `progress` float NOT NULL,
  `parent` int(11) NOT NULL,
  PRIMARY KEY (`id`)
);

и добавьте несколько тестовых данных:

INSERT INTO `gantt_tasks` VALUES ('1', 'Project #1', '2026-04-01 00:00:00',
  '5', '0.8', '0');
INSERT INTO `gantt_tasks` VALUES ('2', 'Task #1', '2026-04-06 00:00:00',
  '4', '0.5', '1');
INSERT INTO `gantt_tasks` VALUES ('3', 'Task #2', '2026-04-05 00:00:00',
  '6', '0.7', '1');
INSERT INTO `gantt_tasks` VALUES ('4', 'Task #3', '2026-04-07 00:00:00',
  '2', '0', '1');
INSERT INTO `gantt_tasks` VALUES ('5', 'Task #1.1', '2026-04-05 00:00:00',
  '5', '0.34', '2');
INSERT INTO `gantt_tasks` VALUES ('6', 'Task #1.2', '2026-04-11 13:22:17',
  '4', '0.5', '2');
INSERT INTO `gantt_tasks` VALUES ('7', 'Task #2.1', '2026-04-07 00:00:00',
  '5', '0.2', '3');
INSERT INTO `gantt_tasks` VALUES ('8', 'Task #2.2', '2026-04-06 00:00:00',
  '4', '0.9', '3');

Проверьте подробный пример здесь.

Шаг 4. Загрузка данных

Теперь нам нужно реализовать загрузку данных.

Поскольку мы используем MySQL, нам нужно установить необходимые модули, которые можно использовать для доступа к ним. В этом руководстве операции CRUD будут реализованы с использованием обещаний (promises).
Поэтому мы будем использовать promise-mysql — пакет Node.js для работы с MySQL с использованием промисов, и помощник обещаний bluebird.

Чтобы их установить, можно воспользоваться консолью. Необходимые версии компонентов указаны, поскольку более новые версии могут быть несовместимы друг с другом или не иметь старых функций:

npm install bluebird@3.7.2 --save
npm install promise-mysql@5.1.0 --save
npm install date-format-lite@17.7.0 --save

Вы можете выбрать любые другие подходящие модули. Код довольно прост, и вы можете реализовать ту же логику с другим набором инструментов.

Клиентская сторона ожидает данные в формате JSON. И поэтому мы создадим маршрут, возвращающий данные именно в таком формате.

Как вы, возможно, упомянули, в данных присутствует свойство "start_date", которое хранится как объект даты. Следовательно, его следует передавать клиенту в нужном формате. Для этого мы будем использовать ещё один модуль - date-format-lite.

npm install date-format-lite --save

Теперь откройте файл server.js и обновите его код следующим образом:

server.js
const express = require('express');
const bodyParser = require('body-parser');
const path = require('path');

const port = 1337;
const app = express();

app.use(express.static(path.join(__dirname, "public")));
app.use(bodyParser.urlencoded({ extended: true }));

app.listen(port, () =>{
    console.log("Server is running on port "+port+"...");
});

const Promise = require('bluebird');
require("date-format-lite");

const mysql = require('promise-mysql');
async function serverСonfig() {
    const db = await mysql.createPool({
        host: 'localhost',
        user: 'root',
        password: '',
        database: 'gantt_howto_node'
    });
    app.get("/data", (req, res) => {
        Promise.all([
            db.query("SELECT * FROM gantt_tasks"),
            db.query("SELECT * FROM gantt_links")
        ]).then(results => {
            let tasks = results[0],
                links = results[1];

            for (let i = 0; i < tasks.length; i++) {
              tasks[i].start_date = tasks[i].start_date.format("YYYY-MM-DD hh:mm:ss");
            }

            res.send({
                data: tasks,
                collections: { links }
            });

        }).catch(error => {
            sendResponse(res, "error", null, error);
        });
    });

    function sendResponse(res, action, tid, error) {

        if (action == "error")
            console.log(error);

        let result = {
            action: action
        };
        if (tid !== undefined && tid !== null)
            result.tid = tid;

        res.send(result);
    }
};
serverСonfig();

Что мы сделали в этом коде:

открыт доступ к MySql-подключению к нашей базе данных
определено, что по запросу GET /data будут считываться данные из таблиц gantt_tasks и gantt_links и форматироваться так, чтобы их можно было разобрать на клиенте

Теперь мы можем вызвать этот маршрут с клиента:

public/index.html
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";/*!*/
gantt.config.open_tree_initially = true;

gantt.init("gantt_here");

gantt.load("/data");/*!*/

Заметим, что конфигурация date_format задаёт формат дат (start_date задачи), приходящих с сервера. Конфигурация gantt.config.open_tree_initially установлена в значение true, чтобы дерево задач было развернуто изначально.

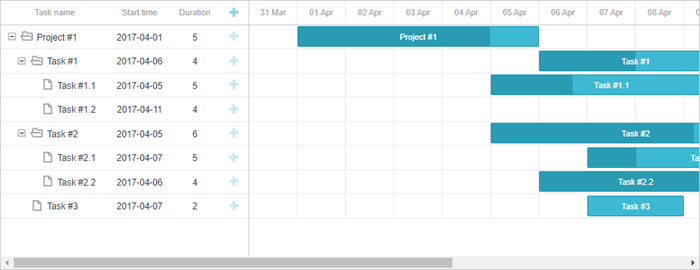

Давайте запустим приложение, открыв http://127.0.0.1:1337. Диаграмма Gantt загрузится с тестовыми данными, которые мы ранее добавили в базу данных.

load_data_nodejs

Шаг 5. Сохранение изменений

Последнее, что нам нужно реализовать — сохранение данных.
Для этого нам нужен код, который будет отправлять обновления, происходящие на клиенте, обратно на сервер.
Перейдите в public/index.html и добавьте gantt.createDataProcessor на страницу:

public/index.html
gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");

gantt.load("/data");

const dp = gantt.createDataProcessor({ /*!*/
  url: '/data', /*!*/
  mode: 'REST', /*!*/
}); /*!*/

Разберём подробнее, какую роль он играет.

Запросы и ответы

При каждом действии пользователя: добавлении, изменении или удалении новой задачи или связи, DataProcessor будет реагировать, отправляя AJAX-запрос на соответствующий URL. Запрос будет содержать все параметры, необходимые для сохранения изменений в базе данных.

Поскольку DataProcessor инициализирован в режиме REST, он будет использовать различные HTTP-методы для каждого типа операции.
Список HTTP-методов вместе с деталями запросов и ответов приведён в статье Серверная интеграция.

Итак, что нам нужно сделать сейчас — добавить нужные маршруты и обработчики в файл server.js, чтобы изменения, внесённые на клиенте, попадали в базу данных. Получившийся код будет довольно объемным:

server.js
// add a new task
app.post("/data/task", (req, res) => {
    let task = getTask(req.body);
    const { text, start_date, duration, progress, parent } = task;

    db.query("INSERT INTO gantt_tasks(text, start_date, duration, progress, parent)"
        + " VALUES (?,?,?,?,?)",
        [text, start_date, duration, progress, parent])
    .then(result => {
        sendResponse(res, "inserted", result.insertId);
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});

// update a task
app.put("/data/task/:id", (req, res) => {
    let sid = req.params.id,
        task = getTask(req.body);
    const { text, start_date, duration, progress, parent } = task;

    db.query("UPDATE gantt_tasks SET text = ?, start_date = ?, "
        + "duration = ?, progress = ?, parent = ? WHERE id = ?",
        [text, start_date, duration, progress, parent, sid])
    .then(result => {
        sendResponse(res, "updated");
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});


// delete a task
app.delete("/data/task/:id", (req, res) => {
    let sid = req.params.id;
    db.query("DELETE FROM gantt_tasks WHERE id = ?", [sid])
    .then(result => {
        sendResponse(res, "deleted");
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});

// add a link
app.post("/data/link", (req, res) => {
    let link = getLink(req.body);
    const { source, target, type } = link;

    db.query("INSERT INTO gantt_links(source, target, type) VALUES (?,?,?)",
        [source, target, type])
    .then(result => {
        sendResponse(res, "inserted", result.insertId);
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});

// update a link
app.put("/data/link/:id", (req, res) => {
    let sid = req.params.id,
        link = getLink(req.body);
    const { source, target, type, sid } = link;

    db.query("UPDATE gantt_links SET source = ?, target = ?, type = ? WHERE id = ?",
        [source, target, type, sid])
    .then(result => {
        sendResponse(res, "updated");
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});

// delete a link
app.delete("/data/link/:id", (req, res) => {
    let sid = req.params.id;
    db.query("DELETE FROM gantt_links WHERE id = ?", [sid])
    .then(result => {
        sendResponse(res, "deleted");
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
})


function getTask(data) {
    return {
        text: data.text,
        start_date: data.start_date.date("YYYY-MM-DD"),
        duration: data.duration,
        progress: data.progress || 0,
        parent: data.parent
    };
}

function getLink(data) {
    return {
        source: data.source,
        target: data.target,
        type: data.type
    };
}

Мы создали два набора маршрутов: один для сущности tasks и другой для сущности links.
Соответственно, URL "/data/task" будет обрабатывать запросы, связанные с операциями над задачами, а URL "/data/link" будет использоваться для обработки запросов с данными для операций со связями.

Типы запросов довольно простые:

POST — вставка новой записи в базу данных
PUT — обновление существующей записи
DELETE — удаление записи

Ответ будет представлять собой JSON-объект с типом выполненной операции или "error" в случае ошибки.

Ответ на POST-запрос также будет содержать идентификатор новой записи в базе данных. Он будет применяться на клиентской стороне, чтобы сопоставлять новый элемент с сущностью в базе данных.

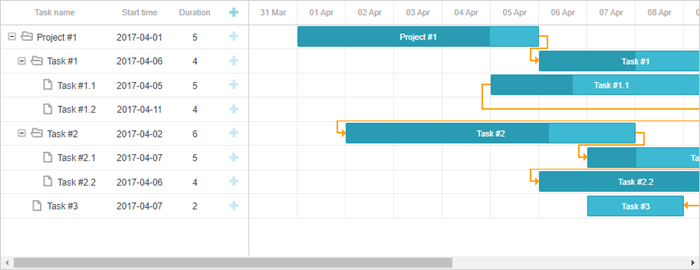

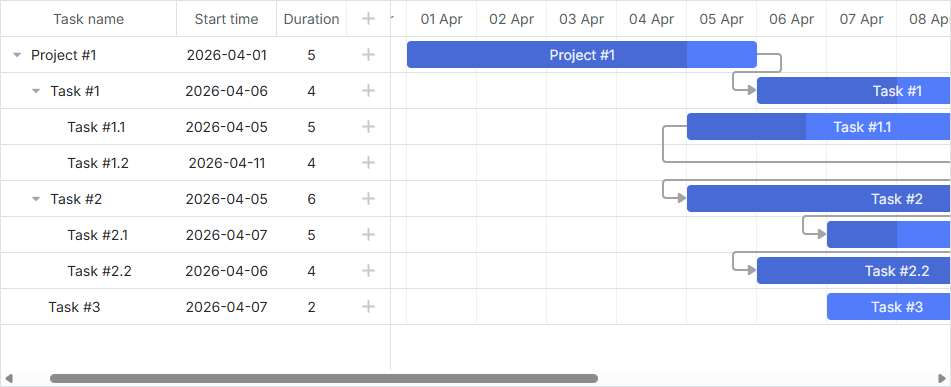

На этом всё. Откройте http://127.0.0.1:1337, и вы увидите полностью функционирующий график Gantt.

ready_gantt_nodejs

Сохранение порядка задач

Клиентская диаграмма Gantt позволяет перетаскивать задачи в нужном порядке. Поэтому, если вы используете эту функцию, вам нужно будет сохранять порядок в базе данных.
Вы можете проверить общую запись здесь.

Давайте добавим эту функцию в наше приложение.

Включение повторной сортировки задач на клиенте

Во-первых, нужно разрешить пользователям менять порядок задач в пользовательском интерфейсе. Откройте представление "Index" и обновите конфигурацию gantt:

public/index.html
gantt.config.order_branch = true;/*!*/
gantt.config.order_branch_free = true;/*!*/

gantt.init("gantt_here");

Теперь отразим эти изменения на бэкенде. Мы будем сохранять порядок в столбце с именем "sortorder", объявление таблицы gantt_tasks может выглядеть следующим образом:

CREATE TABLE `gantt_tasks` (
  `id` int(11) NOT NULL  AUTO_INCREMENT PRIMARY KEY,
  `text` varchar(255) COLLATE utf8_unicode_ci NOT NULL,
  `start_date` datetime NOT NULL,
  `duration` int(11) NOT NULL,
  `progress` float NOT NULL DEFAULT 0,
  `parent` int(11) NOT NULL,
  `sortorder` int(11) NOT NULL /*!*/
) ENGINE="InnoDB" DEFAULT CHARSET="utf8" COLLATE="utf8_unicode_ci;"

Или добавьте столбец к уже существующей таблице:

ALTER TABLE `gantt_tasks` ADD COLUMN `sortorder` int(11) NOT NULL;

После этого нужно обновить файл server.js:

1 . GET /data должен возвращать задачи в отсортированном порядке по столбцу sortorder:

server.js
app.get("/data", (req, res) => {
    Promise.all([
        db.query("SELECT * FROM gantt_tasks ORDER BY sortorder ASC"), /*!*/
        db.query("SELECT * FROM gantt_links")
    ]).then(results => {
        let tasks = results[0],
            links = results[1];

        for (let i = 0; i < tasks.length; i++) {
            tasks[i].start_date = tasks[i].start_date.format("YYYY-MM-DD hh:mm:ss");
            tasks[i].open = true;
        }

        res.send({
            data: tasks,
            collections: { links }
        });

    }).catch(error => {
        sendResponse(res, "error", null, error);
    });
});

2 . Новые задачи должны получать начальное значение sortorder:

server.js
app.post("/data/task", (req, res) => { // adds new task to database
    let task = getTask(req.body);

    db.query("SELECT MAX(sortorder) AS maxOrder FROM gantt_tasks")
    .then(result => { /*!*/
        // assign max sort order to new task
        let orderIndex = (result[0].maxOrder || 0) + 1; /*!*/
        return db.query("INSERT INTO gantt_tasks(text, start_date, duration,"
          + "progress, parent, sortorder) VALUES (?,?,?,?,?,?)",
          [task.text, task.start_date, task.duration, task.progress, task.parent,
            orderIndex]); /*!*/
    })
    .then(result => {
        sendResponse(res, "inserted", result.insertId);
    })
    .catch(error => {
        sendResponse(res, "error", null, error);
    });
});

3 . Наконец, когда пользователь переставляет задачи, порядок задач должен быть обновлён:

server.js
// update task
app.put("/data/task/:id", (req, res) => {
  let sid = req.params.id,
    target = req.body.target,
    task = getTask(req.body);

  Promise.all([
    db.query("UPDATE gantt_tasks SET text = ?, start_date = ?,"
      + "duration = ?, progress = ?, parent = ? WHERE id = ?",
      [task.text, task.start_date, task.duration, task.progress,
        task.parent, sid]),
    updateOrder(sid, target) /*!*/
  ])
    .then(result => {
      sendResponse(res, "updated");
    })
    .catch(error => {
      sendResponse(res, "error", null, error);
    });
});

function updateOrder(taskId, target) {
  let nextTask = false;
  let targetOrder;

  target = target || "";

  if (target.startsWith("next:")) {
    target = target.substr("next:".length);
    nextTask = true;
  }

  return db.query("SELECT * FROM gantt_tasks WHERE id = ?", [target])
    .then(result => {
      if (!result[0])
        return Promise.resolve();

      targetOrder = result[0].sortorder;
      if (nextTask)
        targetOrder++;

      return db.query("UPDATE gantt_tasks SET sortorder"+
        " = sortorder + 1 WHERE sortorder >= ?", [targetOrder])
      .then(result => {
        return db.query("UPDATE gantt_tasks SET sortorder = ? WHERE id = ?",
          [targetOrder, taskId]);
      });
    });
}

Вы можете проверить готовый демо на GitHub.

Безопасность приложения

Gantt не предоставляет средств защиты от различных угроз, таких как SQL-инъекции, XSS и CSRF-атаки. Важно, чтобы ответственность за обеспечение безопасности приложения лежала на разработчиках, реализующих бэкенд. Подробности — в соответствующей статье.

Устойчивость к проблемам

Если вы выполнили вышеописанные шаги по интеграции Gantt с Node.js, но Gantt не рендерит задачи и связи на странице, посмотрите статью Troubleshooting Backend Integration Issues. Она описывает способы выявления причин проблем.

Что дальше

Теперь у вас полностью функционирующая диаграмма Gantt. Полный код можно посмотреть на GitHub, клонировать или скачать его и использовать в своих проектах.

Вы также можете ознакомиться с руководствами по многочисленным функциям Gantt или с руководствами по интеграции Gantt с другими бекенд-фреймворками.

Need help?

Got a question about the documentation? Reach out to our technical support team for help and guidance. For custom component solutions, visit the Services page.

Шаг 1. Создание проекта​

Добавление зависимостей​

Подготовка бэкенда​

Шаг 2. Добавление Gantt на страницу​

Шаг 3. Подготовка базы данных​

Шаг 4. Загрузка данных​

Шаг 5. Сохранение изменений​

Запросы и ответы​

Сохранение порядка задач​

Включение повторной сортировки задач на клиенте​

Безопасность приложения​

Устойчивость к проблемам​

Что дальше​
