Migration von DevExpress Gantt zu DHTMLX Gantt

Einführung

Diese Anleitung führt Sie durch den Prozess der Migration einer bestehenden Anwendung von DevExpress Gantt zu DHTMLX Gantt. Wir behandeln alle erforderlichen Schritte, einschließlich Änderungen am Datenbankschema, Modifikationen der serverseitigen API und Aktualisierungen des Client-Codes.

Voraussetzungen

Bevor Sie mit der Migration beginnen, stellen Sie sicher, dass Sie:

Eine bestehende, funktionsfähige Anwendung mit DevExpress Gantt
Node.js (>= 20.0.0) installiert
MySQL-Datenbank mit DevExpress-Datenstruktur
Grundkenntnisse in Express.js, React und TypeScript

Schritt 1: Datenbank-Migration

Verständnis des DevExpress-Schemas

Wenn Sie dem Demo-Setup von DevExpress gefolgt sind, sollten Sie zwei Tabellen haben: devexpress_tasks und devexpress_dependencies.

Die Struktur der Tabelle devexpress_tasks:

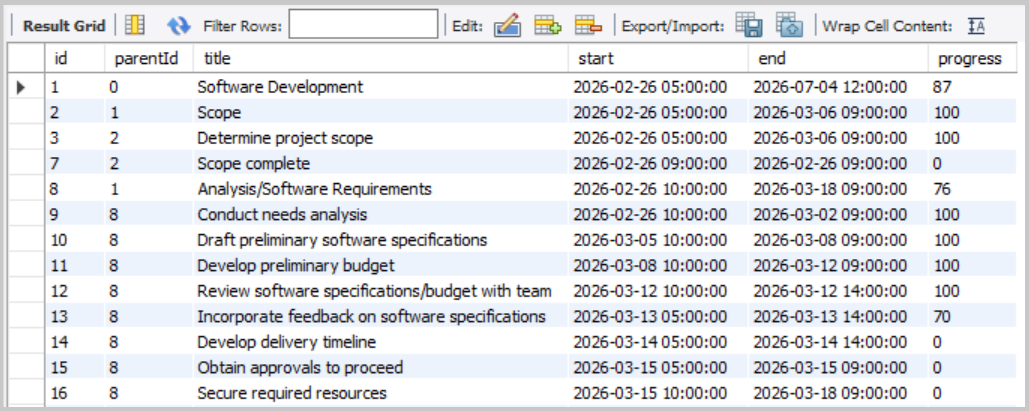

DevExpress tasks table

Die Struktur der Tabelle devexpress_dependencies:

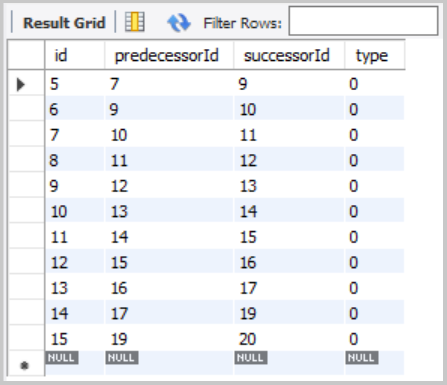

DevExpress links table

Diese Zwei-Tabellen-Struktur ähnelt bereits dem Ansatz von DHTMLX, wodurch die Migration unkompliziert wird.

Erstellung der DHTMLX-Tabellen

Erstellen Sie zwei neue Tabellen, die mit DHTMLX Gantt kompatibel sind:

CREATE TABLE IF NOT EXISTS gantt_tasks (
    id               INT(11)        NOT NULL AUTO_INCREMENT,
    text             VARCHAR(255)   NOT NULL,
    start_date       DATETIME       NOT NULL,
    end_date         DATETIME       NOT NULL,
    progress         FLOAT          NOT NULL DEFAULT 0,
    parent           INT(11)        NOT NULL DEFAULT 0,
    PRIMARY KEY (id)
);

CREATE TABLE IF NOT EXISTS gantt_links (
    id               INT(11)        NOT NULL AUTO_INCREMENT,
    source           INT(11)        NOT NULL,
    target           INT(11)        NOT NULL,
    type             VARCHAR(1)     NOT NULL,
    PRIMARY KEY (id)
);

Hinweis: DHTMLX Gantt berechnet automatisch duration basierend auf start_date und end_date.

Bestehende Daten migrieren

Migrieren Sie nun Ihre bestehenden DevExpress-Daten in die neuen DHTMLX-Tabellen.

Aufgaben migrieren:

INSERT INTO gantt_tasks (id, text, start_date, end_date, progress, parent)
SELECT
    id,
    title,
    start,
    end,
    progress / 100,
    COALESCE(parentId, 0)
FROM devexpress_tasks;

Verknüpfungen (Abhängigkeiten) migrieren:

DevExpress speichert Abhängigkeiten bereits in einem strukturierten Format in der Tabelle devexpress_dependencies, was die Migration erleichtert:

INSERT INTO gantt_links (id, source, target, type)
SELECT
    id,
    predecessorId,              -- predecessorId → source
    successorId,                -- successorId → target
    CASE type
        WHEN 0 THEN '0'         -- Finish-to-Start
        WHEN 1 THEN '1'         -- Start-to-Start
        WHEN 2 THEN '2'         -- Finish-to-Finish
        WHEN 3 THEN '3'         -- Start-to-Finish
        ELSE '0'
    END
FROM devexpress_dependencies;

Sie können überprüfen, dass die Daten korrekt migriert wurden, indem Sie die folgenden Befehle ausführen:

SELECT * FROM gantt_tasks;
SELECT * FROM gantt_links;

Sie sollten alle Aufgaben und Verknüpfungen mit den korrekten Feldzuordnungen übertragen sehen.

Zuordnung DevExpress-Felder zu DHTMLX Gantt

DevExpress-Feld	DHTMLX-Feld	Hinweise
`id`	`id`	Aufgaben-ID
`title`	`text`	Aufgabentitel
`start`	`start_date`	Aufgabenstartdatum und -uhrzeit
`end`	`end_date`	Aufgabenenddatum und -uhrzeit
`progress`	`progress`	DevExpress: 0-100 (Ganzzahl), DHTMLX: 0-1 (Fließkomma). Während der Migration durch 100 teilen
`parentId`	`parent`	Übergeordnete Aufgaben-ID. NULL-Werte → 0 für Wurzelaufgaben

Weitere Informationen zu Aufgaben-Eigenschaften: Task Properties.

Mapping DevExpress-Abhängigkeitsfelder zu DHTMLX-Verknüpfungen

DevExpress-Feld	DHTMLX-Feld	Hinweise
`id`	`id`	Verknüpfungs-ID
`predecessorId`	`source`	ID der Aufgabe, von der die Abhängigkeit ausgeht
`successorId`	`target`	ID der Aufgabe, auf die die Abhängigkeit verweist
`type`	`type`	Abhängigkeitstyp. DevExpress verwendet Zahlen (0-3), DHTMLX verwendet standardmäßig Strings ("0"-"3")

Weitere Informationen zu Verknüpfungseigenschaften: Link Properties.

Schritt 2: Backend-Migration (server.js)

DevExpress-Endpunkte entfernen

Löschen Sie die folgenden DevExpress-spezifischen Endpunkte aus Ihrer server.js:

app.get('/api/tasks', ...) - Endpunkt zum Laden von DevExpress-Aufgaben
app.post('/api/tasks', ...) - Endpunkt zum Erstellen von Aufgaben
app.put('/api/tasks/:id', ...) - Endpunkt zum Aktualisieren von Aufgaben
app.delete('/api/tasks/:id', ...) - Endpunkt zum Löschen von Aufgaben
app.get('/api/dependencies', ...) - Endpunkt zum Laden von DevExpress-Abhängigkeiten
app.post('/api/dependencies', ...) - Endpunkt zum Erstellen von Abhängigkeiten
app.put('/api/dependencies/:id', ...) - Endpunkt zum Aktualisieren von Abhängigkeiten
app.delete('/api/dependencies/:id', ...) - Endpunkt zum Löschen von Abhängigkeiten

Entfernen Sie außerdem die CustomStore-bezogene Antwortformat-Verarbeitung.

DHTMLX Gantt-Pakete installieren

DevExpress-Abhängigkeiten entfernen:

npm uninstall devextreme devextreme-react

Installieren Sie DHTMLX React Gantt gemäß der Installationsanleitung.

Für dieses Tutorial verwenden wir die Testversion von DHTMLX React Gantt:

npm install @dhtmlx/trial-react-gantt

Installieren Sie eine Datum-Formatierungsbibliothek für die MySQL-DATETIME-Konvertierung:

npm install date-format-lite

Data Loading Endpoint hinzufügen

Fügen Sie den GET-Endpunkt hinzu, um Daten im DHTMLX-Format zu laden. Importieren Sie die Bibliothek date-format-lite oben in Ihrer server.js:

import dateFormat from 'date-format-lite';

Dann fügen Sie den Data-Loading-Endpunkt hinzu:

// GET /load - Load all tasks and links
app.get('/load', async (req, res) => {
  try {
    const [tasks] = await pool.query('SELECT * FROM gantt_tasks ORDER BY id');
    const [links] = await pool.query('SELECT * FROM gantt_links');

    tasks.forEach((task) => {
      if (task.start_date) {
        task.start_date = task.start_date.format('YYYY-MM-DD hh:mm:ss');
      }
      if (task.end_date) {
        task.end_date = task.end_date.format('YYYY-MM-DD hh:mm:ss');
      }
    });

    res.json({
      data: tasks,
      links: links,
    });
  } catch (error) {
    console.error('Error loading data:', error);
    res.status(500).json({ error: 'Failed to load data' });
  }
});

DevExpress gibt separate Arrays zurück, DHTMLX erwartet { data: [...], links: [...] }.

CRUD-Endpunkte für Tasks und Links hinzufügen

DHTMLX React Gantt verwendet einen benutzerdefinierten Save-Handler, um Daten mit dem Server zu synchronisieren. Jede Operation (create, update, delete) wird mit der passenden HTTP-Methode gesendet.

Fügen Sie Handler für Aufgaben-Operationen hinzu:

// POST /save/task - Create a new task
app.post('/save/task', async (req, res) => {
  try {
    const task = getTask(req.body);

    const [result] = await pool.query(
      'INSERT INTO gantt_tasks (text, start_date, end_date, progress, parent) VALUES (?, ?, ?, ?, ?)',
      [task.text, task.start_date, task.end_date, task.progress, task.parent],
    );

    sendResponse(res, 'inserted', result.insertId);
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

// PUT /save/task/:id - Update an existing task
app.put('/save/task/:id', async (req, res) => {
  try {
    const taskId = req.params.id;
    const task = getTask(req.body);

    await pool.query(
      'UPDATE gantt_tasks SET text = ?, start_date = ?, end_date = ?, progress = ?, parent = ? WHERE id = ?',
      [task.text, task.start_date, task.end_date, task.progress, task.parent, taskId],
    );

    sendResponse(res, 'updated');
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

// DELETE /save/task/:id - Delete a task
app.delete('/save/task/:id', async (req, res) => {
  try {
    const taskId = req.params.id;
    await pool.query('DELETE FROM gantt_tasks WHERE id = ?', [taskId]);
    sendResponse(res, 'deleted');
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

Fügen Sie Handler für Verknüpfungs- (Abhängigkeits-) Operationen hinzu:

// POST /save/link - Create new link
app.post('/save/link', async (req, res) => {
  try {
    const link = getLink(req.body);

    const [result] = await pool.query('INSERT INTO gantt_links (source, target, type) VALUES (?, ?, ?)', [
      link.source,
      link.target,
      link.type,
    ]);

    sendResponse(res, 'inserted', result.insertId);
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

// PUT /save/link/:id - Update existing link
app.put('/save/link/:id', async (req, res) => {
  try {
    const linkId = req.params.id;
    const link = getLink(req.body);

    await pool.query('UPDATE gantt_links SET source = ?, target = ?, type = ? WHERE id = ?', [
      link.source,
      link.target,
      link.type,
      linkId,
    ]);

    sendResponse(res, 'updated');
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

// DELETE /save/link/:id - Delete link
app.delete('/save/link/:id', async (req, res) => {
  try {
    const linkId = req.params.id;
    await pool.query('DELETE FROM gantt_links WHERE id = ?', [linkId]);
    sendResponse(res, 'deleted');
  } catch (error) {
    sendResponse(res, 'error', null, error);
  }
});

Hilfsfunktionen hinzufügen

Fügen Sie Hilfsfunktionen hinzu, um Daten zu verarbeiten und Antworten zu senden:

// Helper: Parse task data from request
function getTask(data) {
  return {
    text: data.text,
    start_date: data.start_date,
    end_date: data.end_date,
    progress: parseFloat(data.progress) || 0,
    parent: data.parent || 0,
  };
}

// Helper: Parse link data from request
function getLink(data) {
  return {
    source: data.source,
    target: data.target,
    type: data.type,
  };
}

// Helper: Send response to DataProcessor
function sendResponse(res, action, tid = null, error = null) {
  if (error) {
    console.error('Error:', error);
    return res.status(500).json({ action: 'error', message: error.message });
  }

  const result = { action };
  if (tid !== null) result.tid = tid;
  res.json(result);
}

Task-Daten bereinigen (XSS-Schutz)

Gantt-Diagramme rendern Freitextfelder wie den Task-Text, und HTML in diesem Text kann eine XSS-Vektor darstellen. Bereinigen Sie daher Benutzereingaben im Backend, bevor Sie sie speichern – säubern Sie Freitextfelder in der getTask-Hilfsfunktion:

npm install isomorphic-dompurify

import DOMPurify from 'isomorphic-dompurify';

function getTask(data) {
  return {
    text: DOMPurify.sanitize(data.text),
    // ...die verbleibenden Felder unverändert
  };
}

Wenn Sie benutzerdefinierte Zell- oder Tooltip-Renderer hinzufügen, die rohes HTML ausgeben, maskieren Sie die Werte dort ebenfalls. Für die vollständige Sammlung von Empfehlungen – Richtlinien zur Anwendungen-Sicherheit (Content Security Policy) und Hinweise zu SQL-Injektion – siehe den Leitfaden Application Security.

Schritt 3: Frontend-Migration

DevExpress-Komponenten und -Dienste entfernen

Löschen Sie die CustomStore-Service-Datei (src/services/dataService.ts) – DHTMLX React Gantt verwendet CustomStore nicht.

Entfernen Sie außerdem DevExpress-CSS-Verknüpfungen aus index.html.

Wenn Sie DevExpress-CSS-Verknüpfungen in Ihrer index.html hinzugefügt haben, entfernen Sie sie:

<!-- Entfernen Sie diese Zeilen -->
<link rel="stylesheet" type="text/css" href="https://cdn3.devexpress.com/jslib/25.2.4/css/dx.fluent.blue.light.css" />
<link rel="stylesheet" type="text/css" href="https://cdn3.devexpress.com/jslib/25.2.4/css/dx-gantt.min.css" />

DHTMLX React Gantt beinhaltet eigene Styles, die direkt in der Komponente importiert werden:

import '@dhtmlx/trial-react-gantt/dist/react-gantt.css';

Vite-Konfiguration aktualisieren

Aktualisieren Sie Ihre vite.config.ts, um API-Anfragen an den Backend-Server zu proxyen. Dies ist wichtig im Entwicklungsmodus:

import { defineConfig } from 'vite';
import react from '@vitejs/plugin-react';

const PORT = process.env.PORT || 1337;

export default defineConfig({
  plugins: [react()],
  server: {
    proxy: {
      '/load': {
        target: `http://localhost:${PORT}`,
        changeOrigin: true,
      },
      '/save': {
        target: `http://localhost:${PORT}`,
        changeOrigin: true,
      },
    },
  },
});

Update von package.json

Stellen Sie sicher, dass Ihre package.json die richtigen Abhängigkeiten enthält:

"dependencies": {
  "@dhtmlx/trial-react-gantt": "^9.1.4",
  "body-parser": "^2.2.2",
  "cors": "^2.8.6",
  "date-format-lite": "^17.7.0",
  "dotenv": "^17.2.4",
  "express": "^5.2.1",
  "mysql2": "^3.16.3",
  "nodemon": "^3.1.11",
  "react": "^19.2.0",
  "react-dom": "^19.2.0"
},
"devDependencies": {
  "@eslint/js": "^9.39.1",
  "@types/node": "^24.10.1",
  "@types/react": "^19.2.7",
  "@types/react-dom": "^19.2.3",
  "@vitejs/plugin-react": "^5.1.1",
  "eslint": "^9.39.1",
  "eslint-plugin-react-hooks": "^7.0.1",
  "eslint-plugin-react-refresh": "^0.4.24",
  "globals": "^16.5.0",
  "typescript": "~5.9.3",
  "typescript-eslint": "^8.48.0",
  "vite": "^7.3.1"
}

Update von src/App.tsx

Ersetzen Sie Ihre DevExpress-Gantt-Komponente in src/App.tsx durch DHTMLX React Gantt:

import { useCallback, useMemo, useRef } from 'react';
import ReactGantt, { type GanttConfig, type Link, type ReactGanttRef, type Task } from '@dhtmlx/trial-react-gantt';
import '@dhtmlx/trial-react-gantt/dist/react-gantt.css';
import './App.css';

function App() {
  const ganttRef = useRef<ReactGanttRef>(null);

  const config: GanttConfig = useMemo(
    () => ({
      date_format: '%Y-%m-%d %H:%i:%s',
      scales: [
        { unit: 'month', step: 1, format: '%F %Y' },
        { unit: 'week', step: 1, format: 'Week #%W' },
      ],
      open_tree_initially: true,
    }),
    []
  );

  const save = useCallback(
    async (entity: string, action: 'update' | 'create' | 'delete', item: Task | Link, id: string | number) => {
      switch (action) {
        case 'create':
          return await fetch(`/save/${entity}`, {
            method: 'POST',
            body: JSON.stringify(item),
            headers: {
              'Content-Type': 'application/json',
            },
          })
            .then((response) => response.json())
            .then((result) => ({ id: result.tid }));

        case 'update':
          await fetch(`/save/${entity}/${id}`, {
            method: 'PUT',
            body: JSON.stringify(item),
            headers: {
              'Content-Type': 'application/json',
            },
          });
          break;

        case 'delete':
          await fetch(`/save/${entity}/${id}`, {
            method: 'DELETE',
          });
          break;

        default:
          throw new Error(`Invalid action: ${action}`);
      }
    },
    []
  );

  return (
    <ReactGantt
      ref={ganttRef}
      data={{
        load: '/load',
        save,
      }}
      config={config}
    />
  );
}

export default App;

Anwendung ausführen

Für den Entwicklungsmodus müssen Sie zwei Prozesse starten:

Terminal 1 – Backend (Express):

npm run server

Damit wird der API-Server unter http://localhost:1337 gestartet (oder der in Ihrer .env konfigurierten PORT).

Sie sollten sehen:

Server is running on port 1337

Terminal 2 – Frontend (Vite):

npm run dev

Damit wird der Vite-Entwicklungsserver unter http://localhost:5173 gestartet. Öffnen Sie Ihren Browser und navigieren Sie zu http://localhost:5173. Vite leitet API-Anfragen automatisch an das Express-Backend weiter.

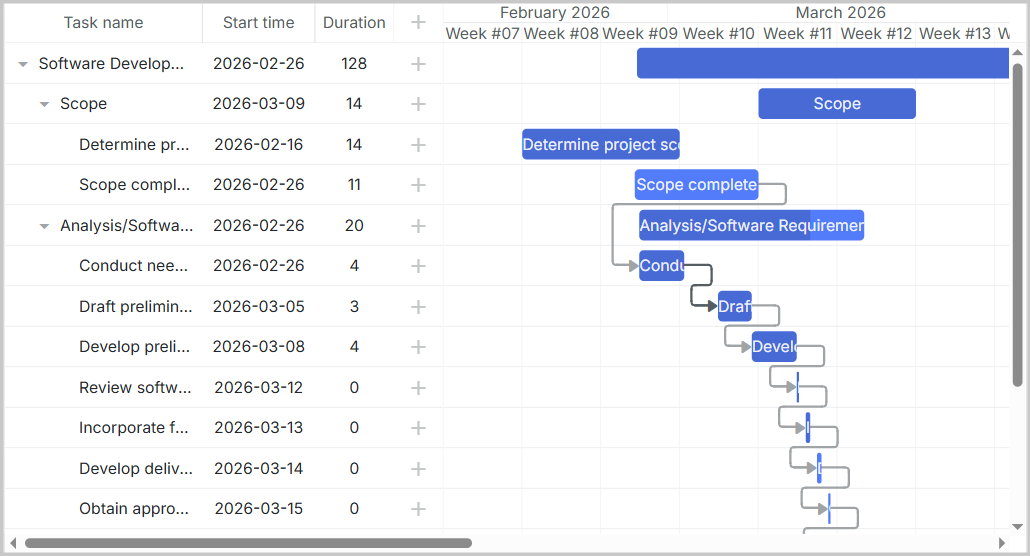

Sie sollten das DHTMLX Gantt-Diagramm mit Ihren Daten sehen, die aus der Datenbank geladen wurden:

Gantt with data loaded

Erkundung der DHTMLX Gantt-Funktionen

Need help?

Got a question about the documentation? Reach out to our technical support team for help and guidance. For custom component solutions, visit the Services page.

Einführung​

Voraussetzungen​

Schritt 1: Datenbank-Migration​

Verständnis des DevExpress-Schemas​

Erstellung der DHTMLX-Tabellen​

Bestehende Daten migrieren​

Zuordnung DevExpress-Felder zu DHTMLX Gantt​

Mapping DevExpress-Abhängigkeitsfelder zu DHTMLX-Verknüpfungen​

Schritt 2: Backend-Migration (server.js)​

DevExpress-Endpunkte entfernen​

DHTMLX Gantt-Pakete installieren​

Data Loading Endpoint hinzufügen​

CRUD-Endpunkte für Tasks und Links hinzufügen​

Hilfsfunktionen hinzufügen​

Task-Daten bereinigen (XSS-Schutz)​

Schritt 3: Frontend-Migration​

DevExpress-Komponenten und -Dienste entfernen​

Vite-Konfiguration aktualisieren​

Update von package.json​

Update von src/App.tsx​

Anwendung ausführen​

Erkundung der DHTMLX Gantt-Funktionen​
