간트 레이아웃

버전 5.0부터 Gantt는 컴포넌트의 요소들을 레이아웃 내의 내부 뷰로 배치할 수 있는 커스터마이즈 가능한 레이아웃을 정의하는 기능을 지원합니다. 이 기능을 통해 추가 타임라인 및 그리드를 삽입하여, 다양한 방식으로 간트 차트의 구조를 유연하게 구성할 수 있습니다.

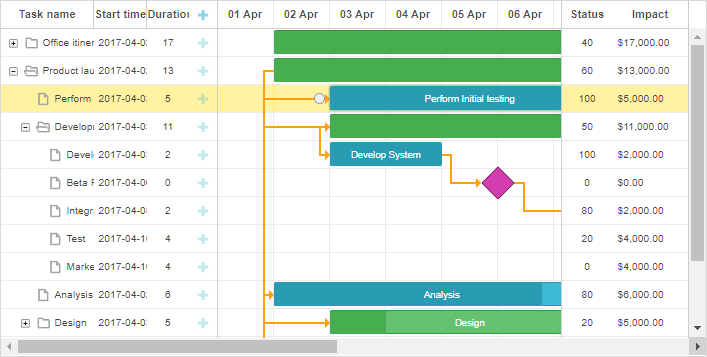

예를 들어, 타임라인의 오른쪽에 추가 그리드를 넣을 수 있습니다.

Related sample:  Grid columns rightside of gantt

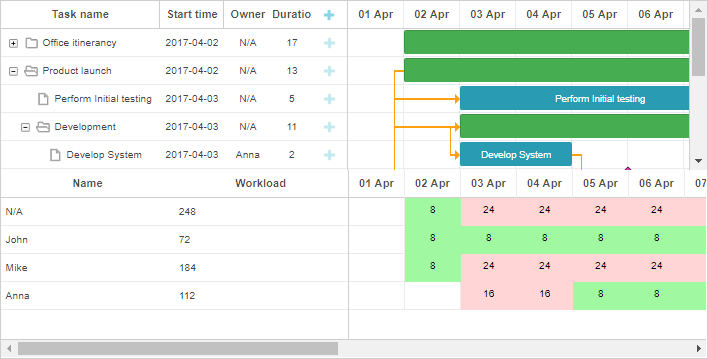

또는, 기본 그리드와 타임라인 아래에 다른 그리드와 타임라인을 추가할 수도 있습니다.

Related sample:  Gantt chart with resource panel

기본 레이아웃

레이아웃은 gantt.config.layout 설정을 통해 제어됩니다. 아래는 기본 레이아웃 구성 예시입니다:

gantt.config.layout = {
    css: "gantt_container",
    rows:[
        {
           cols: [
            {
              // 기본 그리드 뷰
              view: "grid",
              scrollX:"scrollHor",
              scrollY:"scrollVer"
            },
            { resizer: true, width: 1 },
            {
              // 기본 타임라인 뷰
              view: "timeline",
              scrollX:"scrollHor",
              scrollY:"scrollVer"
            },
            {
              view: "scrollbar",
              id:"scrollVer"
            }
        ]},
        {
            view: "scrollbar",
            id:"scrollHor"
        }
    ]
}

간트 레이아웃은 뷰로 채워진 셀들로 구성됩니다. 이 뷰들은 다음과 같은 주요 및 보조 Gantt 요소를 나타냅니다:

  • grid - 간트 차트의 그리드 영역. 작업을 표시하는 기본 그리드는 id:"grid"를 가집니다.
  • timeline - 간트 차트의 타임라인 영역. 작업용 기본 타임라인은 id:"timeline"을 가집니다.
  • resizer - 리사이저 라인. 활성화하려면 resizer 속성을 true로 설정하세요. 이 기능은 PRO 에디션에서만 사용 가능합니다.
  • scrollbar - 간트 차트에서 사용되는 스크롤바. 그리드 및 타임라인 뷰는 특정 스크롤바와 연결할 수 있습니다(아래에서 자세히 설명).
  • resourceGrid - 리소스 패널용으로 사전 구성된 그리드. PRO 에디션에서만 사용 가능. 자세한 내용은 여기 참고.
  • resourceTimeline - 리소스 패널용으로 사전 구성된 타임라인. PRO 에디션에서만 사용 가능. 자세한 내용은 여기 참고.

각 뷰는 관련 속성을 가진 객체로 구성됩니다. gridtimeline 뷰에 대해 설정을 커스터마이즈할 수 있습니다. 기본적으로 옵션은 전역 gantt.config 객체에서 가져옵니다.

레이아웃 구성은 Gantt를 초기화하기 전에 설정해야 합니다. 이후에 레이아웃을 변경했다면, resetLayout를 사용하여 새로고침해야 합니다.

스크롤바

레이아웃 내의 스크롤바는 "scrollbar" 뷰로 정의됩니다. 수평 및 수직 스크롤바 모두 사용할 수 있습니다.

스크롤바를 추가하려면, 해당 뷰에 scrollX 또는 scrollY 속성에 스크롤바의 id를 지정하여 연결합니다.

뷰에 스크롤바 연결하기

여러 뷰가 동일한 스크롤바를 공유할 수 있습니다. 뷰를 스크롤바에 연결하려면:

  • 원하는 스크롤 방향으로 스크롤바를 정의하고 ID를 할당합니다.
  • 뷰의 scrollX 또는 scrollY 속성에 해당 스크롤바 ID를 참조합니다.

cols 배열 내부에 스크롤바를 배치하면 수직 스크롤바가 생성되고, rows 배열에 배치하면 수평 스크롤바가 생성됩니다. 또는 scroll 속성을 사용해 스크롤 방향을 명시적으로 지정할 수 있습니다:

{ view: "scrollbar", id:"scroller", scroll: "x" } // 수평

또는:

{ view: "scrollbar", id:"scroller", scroll: "y" } // 수직

아래는 커스텀 그리드와 타임라인 뷰를 수직 스크롤바에 연결하는 예시입니다:

gantt.config.layout = {
    css: "gantt_container",
    rows:[
        {
           cols: [
            {
              view: "grid",
              scrollY:"scrollVer"
            },
            { resizer: true, width: 1 },
            {
              view: "timeline",
              scrollY:"scrollVer"
            },
            {
              view: "scrollbar",
              id:"scrollVer"
            }
        ]}
    ]
}

수직 스크롤바를 스크롤하면 그리드와 타임라인이 함께 이동합니다. 기본 레이아웃에서는 그리드와 타임라인 뷰가 수평 및 수직 스크롤바 모두와 연결되어 있습니다.

Grid 뷰 전용의 별도 수평 스크롤바도 지정할 수 있습니다. 관련 내용은 여기에서 확인하세요.

뷰의 스크롤바

이전에 단순한 레이아웃 구성으로 뷰에 단일 스크롤바를 추가하는 방법을 살펴보았습니다:

{cols: [ {rows: [{}, {}]}, {rows: [{}, {}]}]}

또는

{rows: [ {cols: [{}, {}]}, {cols: [{}, {}]}]}

만약 뷰를 수직 및 수평 스크롤바 모두에 연결하려면, colsrows 배열을 여러 번 중첩하는 더 복잡한 레이아웃이 필요합니다. 예를 들어:

{cols: [
    {
        rows: [
            {
                cols: [{}, {}]
            },
            {
                cols: [{}, {}]
            }
        ]
    },
    {
        rows: [
            {
                cols: [{}, {}]
            },
            {
                cols: [
                    {
                        rows: [{}, {}]
                    },
                    {
                        rows: [{}, {}]
                    }
                ]
            }
        ]
    }
]}

아래 예시도 참고하세요:

레이아웃 커스터마이즈

기본 레이아웃을 수정하여, Gantt 차트에 추가 뷰를 넣는 방식으로 원하는 레이아웃을 구성할 수 있습니다.

예를 들어, 메인 간트 차트 아래에 리소스 패널을 추가하고, 그리드와 타임라인 뷰를 추가하려면 다음과 같이 하면 됩니다:

  • 다중 행 레이아웃을 생성합니다.
  • 첫 번째 행에 기본 그리드와 타임라인을 배치합니다.
  • 두 번째 행에 추가 그리드와 타임라인을 넣고, 이들을 커스텀 데이터 소스에 바인딩합니다.
  • 행 사이에 리사이저를 추가합니다.
  • 마지막 행에 스크롤바를 넣고, 기본 타임라인과 리소스 타임라인 모두에 연결합니다.

구성 예시는 다음과 같습니다:

gantt.config.layout = {
    css: "gantt_container",
    rows:[
        {
          // 기본 레이아웃
          cols: [
            {view: "grid",
                config: mainGridConfig, scrollY:"scrollVer"},
            {resizer: true, width: 1},
            {view: "timeline",
                scrollX:"scrollHor", scrollY:"scrollVer"},
            {view: "scrollbar", id:"scrollVer"}
          ]
        },
        {resizer: true, width: 1},
        {
          // 커스텀 레이아웃
          cols: [
            {view: "grid", id: "resourceGrid", bind:"resource",
                config:resourceGridConfig, scrollY:"resourceVScroll"},
            {resizer: true, width: 1},
            {view:"timeline", id:"resourceTimeline", scrollX:"scrollHor",
                bind:"resource", bindLinks: null, layers: resourceLayers,
                scrollY:"resourceVScroll"},
            {view: "scrollbar", id:"resourceVScroll"}
          ]
        },
        {view: "scrollbar", id:"scrollHor"}
    ]
};

이 예시에서 추가된 그리드 뷰는 리소스 및 작업량을 표시하고, 추가된 타임라인은 한 달 동안의 근무 시간 분포를 보여주며, 표준 및 초과 근무 시간을 강조합니다.

커스텀 그리드 및 타임라인의 속성

커스텀 그리드와 타임라인 뷰에는 몇 가지 추가 속성이 있습니다:

그리드, 타임라인 공통

  • bind - (string) 데이터를 가져올 데이터스토어의 ID를 지정합니다(예시에서는 "resource").

타임라인 뷰

  • bindLinks - (string) 연결 소스를 지정합니다; 관련 링크가 없으면 null로 설정합니다.
  • layers - (array) 데이터의 스타일링 방식을 정의하는 addLayer() 함수들의 집합입니다.

커스텀 뷰를 위한 데이터스토어 추가

커스텀 뷰에 적합한 데이터를 채우기 위해서는 별도의 데이터스토어를 추가해야 합니다. 새로운 데이터스토어를 생성하려면
createDatastore 메서드를 사용하며, 이때 데이터스토어의 설정을 지정합니다:

var resourcesStore = gantt.createDatastore({
    name:"resource",
    initItem: function(item){
        item.id = item.key || gantt.uid();
        return item;
    }
});

이 예제에서는 "resource"라는 이름의 데이터스토어가 생성됩니다.

커스텀 뷰에 데이터스토어에서 데이터를 로드하려면 parse 메서드를 사용합니다:

resourcesStore.parse([// resources
    {key:'0', label: "N/A"},
    {key:'1', label: "John"},
    {key:'2', label: "Mike"},
    {key:'3', label: "Anna"}
]);

특정 데이터스토어의 설정 객체를 얻으려면 getDatastore 메서드를 사용하세요:

var tasksStore = gantt.getDatastore("task");

이 메서드는 데이터스토어의 이름을 파라미터로 받습니다.

내장된 리소스 뷰를 사용할 때는 gantt가 데이터스토어를 자동으로 생성할 수 있습니다. 자세한 내용은 여기를 참고하세요.

리사이저 동적 비활성화/활성화

때때로 gantt 셀 사이의 리사이저를 동적으로 비활성화해야 할 필요가 있습니다. 가장 쉬운 방법은 CSS로 리사이저를 숨기는 것입니다.

다음과 같은 CSS 규칙을 사용할 수 있습니다:

.no_resizers .gantt_resizer{
    display:none;
}

이후, gantt 컨테이너에 클래스를 추가하여 리사이저를 숨깁니다:

gantt.$container.classList.add("no_resizers");

리사이저를 다시 표시하려면 클래스를 제거하면 됩니다:

gantt.$container.classList.remove("no_resizers");

HTML을 Inner View로 사용하기

커스텀 HTML도 Gantt 레이아웃 내에서 inner view로 사용할 수 있습니다. 다음은 예시입니다:

gantt.config.layout = {
 css: "gantt_container",
  rows: [
    {
      cols: [
        {view: "grid",scrollX: "scrollHor", scrollY: "scrollVer"},
        { html:"<div class='custom-content'>custom content</div>",
            css:"custom-content", width:50},
        {view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
        { html:"<div class='custom-content'>custom content</div>",
            css:"custom-content", width:50},
        {view: "scrollbar", id: "scrollVer"}
      ]
    },
    {view: "scrollbar", scroll: "x", id: "scrollHor"}
 ]
}

필수 뷰 및 설정

gantt 객체의 public API에는 getTaskPosition, getTaskNode, getScrollState 등 특정 레이아웃 뷰와 연결된 메서드가 포함되어 있습니다.

이 메서드들이 제대로 동작하려면, 레이아웃에 기본 grid, timeline, 스크롤바가 포함되어 있어야 하며 gantt가 이들을 찾을 수 있어야 합니다. 이를 위해 기본 뷰에 특정 id를 할당합니다:

gantt.config.layout = {
 css: "gantt_container",
  rows: [
  {
   cols: [
    {view: "grid", id: "grid", scrollX: "scrollHor", scrollY: "scrollVer"},
    {view: "timeline", id: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
    {view: "scrollbar", id: "scrollVer"}
   ]
  },
  {view: "scrollbar", id: "scrollHor"}
 ]
};

필수 뷰와 그 id는 다음과 같습니다:

  • view: "grid", id: "grid"
  • view: "timeline", id: "timeline"
  • view: "scrollbar", id: "scrollHor"
  • view: "scrollbar", id: "scrollVer"

id를 설정하지 않으면, gantt는 기본적으로 뷰 이름을 id로 사용하거나 자동으로 고유 id를 생성합니다. 따라서 기본 grid와 timeline의 경우 "id" 파라미터를 생략할 수 있습니다:

gantt.config.layout = {
 css: "gantt_container",
  rows: [
  {
   cols: [
    {view: "grid", scrollX: "scrollHor", scrollY: "scrollVer"},
    {view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
    {view: "scrollbar", id: "scrollVer"}
   ]
  },
  {view: "scrollbar", id: "scrollHor"}
 ]
};

레이아웃에 원하는 만큼 추가 뷰를 넣을 수 있습니다.

뷰의 설정과 템플릿

Grid와 Timeline 뷰는 전역 gantt.config/gantt.templates에서 템플릿 및 설정을 사용합니다. 하지만, 레이아웃 레벨에서 특정 뷰에 대해 이를 오버라이드할 수 있습니다.

예시:

var secondGridColumns = {
  columns: [
    {
        name: "status", label: "Status", width: 60, align: "center",
        template: function (task) {
            var progress = task.progress || 0;
            return Math.floor(progress * 100) + "";
        }
    },
    {
        name: "impact", width: 80, label: "Impact", template: function (task) {
            return (task.duration * 1000).toLocaleString("en-US", {
              style: 'currency', currency: 'USD'
          });
        }
    }
  ]
};

gantt.config.layout = {
  css: "gantt_container",
  rows: [
    {
      cols: [
        {view: "grid", id: "grid", width: 320, scrollY: "scrollVer"},
        {resizer: true, width: 1},
        {view: "timeline", id: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
        {resizer: true, width: 1},
        {view: "grid", width: 120, bind:"task",
            scrollY:"scrollVer", config:secondGridColumns},           {view: "scrollbar", scroll: "y", id: "scrollVer"}
      ]
    },
    {view: "scrollbar", id: "scrollHor", height: 20}
  ]
};

뷰는 부모 레이아웃의 설정과 템플릿을 상속받을 수도 있습니다:

var resourceConfig = {        scale_height: 30      };
gantt.config.layout = {
  css: "gantt_container",
  rows: [
    {
      cols: [
        {view: "grid", group:"grids", scrollY: "scrollVer"},
        {resizer: true, width: 1},
        {view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
        {view: "scrollbar", id: "scrollVer", group:"vertical"}
      ],
      gravity:2
    },
    {resizer: true, width: 1},
    {
      config: resourceConfig,         cols: [
        {view: "resourceGrid", group:"grids", width: 435, scrollY: "resourceVScroll" },
        {resizer: true, width: 1},
        {view: "resourceTimeline", scrollX: "scrollHor", scrollY: "resourceVScroll"},
        {view: "scrollbar", id: "resourceVScroll", group:"vertical"}
      ],
      gravity:1
    },
    {view: "scrollbar", id: "scrollHor"}
  ]
};

자세한 내용은 Resource Management 문서를 참고하세요.

Visibility 그룹

특정 레이아웃 요소들의 표시 상태를 동기화해야 할 때가 있습니다. 예를 들어, 인접한 셀에 수평 스크롤바가 있다면, 두 스크롤바가 함께 표시되거나 숨겨지길 원할 수 있습니다.

Related sample:  Horizontal scroll inside Grid

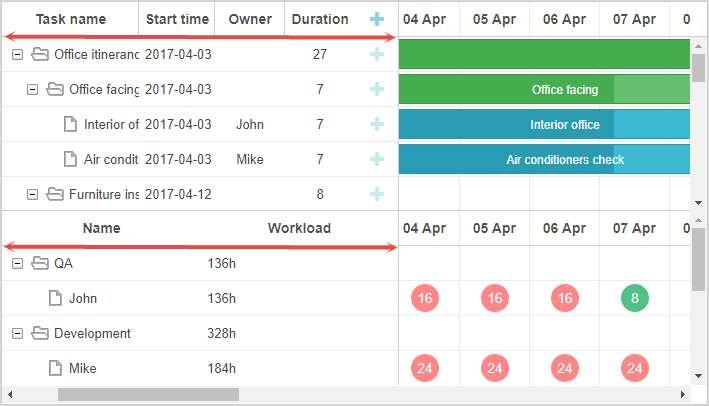

또 다른 예는, 서로 다른 타임라인 행에 여러 grid가 있고, 이 grid들이 같은 너비를 공유해야 하는 경우입니다. 한 grid의 크기가 조정되면 다른 grid도 함께 조정됩니다.

Related sample:  Resource load diagram

이러한 시나리오는 뷰의 group 속성을 통해 해결할 수 있습니다. 이 속성은 임의의 문자열을 받을 수 있으며, 동일한 group 값을 가진 뷰들은 동기화됩니다.

  • 스크롤바의 경우, 그룹 내 스크롤바 중 하나라도 표시되면 모두 표시됩니다.
  • 기타 셀의 경우, 레이아웃에 따라 동일한 너비 또는 높이를 공유하게 됩니다.

스크롤바 표시 동기화 예시:

gantt.config.layout = {
  css: "gantt_container",
  cols: [
    {
       width:400,
       minWidth: 200,
       maxWidth: 600,
       rows:[
         {view: "grid", scrollX: "gridScroll", scrollable: true, scrollY: "scrollVer"},
         {view: "scrollbar", id: "gridScroll", group:"horizontal"}            ]
    },
    {resizer: true, width: 1},
    {
      rows:[
        {view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
        {view: "scrollbar", id: "scrollHor", group:"horizontal"}            ]
    },
    {view: "scrollbar", id: "scrollVer"}
  ]
};

grid 너비 동기화 예시:

gantt.config.layout = {
  css: "gantt_container",
  rows: [
    {
      cols: [
        {view: "grid", group:"grids", scrollY: "scrollVer"},
        {resizer: true, width: 1},
        {view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"},
        {view: "scrollbar", id: "scrollVer", group:"vertical"}          ],
      gravity:2
    },
    {resizer: true, width: 1},
    {
      config: resourceConfig,
      cols: [
        {view: "resourceGrid", group:"grids", width: 435, scrollY: "resourceVScroll" },
        {resizer: true, width: 1},
        {view: "resourceTimeline", scrollX: "scrollHor", scrollY: "resourceVScroll"},
        {view: "scrollbar", id: "resourceVScroll", group:"vertical"}         ],
      gravity:1
    },
    {view: "scrollbar", id: "scrollHor"}
  ]
};

Gantt 레이아웃 파트 크기 조정

Gantt 레이아웃 셀의 상대적인 크기는 각 셀 설정의 gravity 속성으로 제어할 수 있습니다. 이 값은 셀 간 크기 비율을 지정합니다.

gantt.config.layout = {
    css: "gantt_container",
    rows: [
        {
            cols: [
                // columns config
            ],
            gravity:2             },
        { resizer: true, width: 1 },
        {
            config: resourceConfig,
            cols: [
                // columns config
            ],
            gravity:1               },
    {view: "scrollbar", id: "scrollHor"}
    ]
};

이 예시에서는 Gantt 차트와 리소스 차트가 2:1 비율로 공간을 나눕니다. 즉, Gantt 차트가 약 66%, 리소스 차트가 약 33%를 차지합니다. 1:1 비율을 사용하면 공간이 동일하게 분배됩니다.

셀 최소/최대 너비/높이

리사이즈 시 레이아웃 파트의 크기를 제한하려면 cols 배열 내 셀에 minWidth/maxWidth 속성을 사용하세요. 마찬가지로 rows 배열의 셀에는 minHeight/maxHeight를 설정해 높이 제한이 가능합니다.

다음은 column 설정에서 minWidth/maxWidth를 사용하는 예시입니다:

gantt.config.grid_elastic_columns = true;

gantt.config.layout = {
  css: "gantt_container",
  cols: [
    {
      width: 400,
      minWidth: 200,       maxWidth: 600,       rows: [
        {
          view: "grid", scrollable: true, scrollX: "scrollHor1", scrollY: "scrollVer"
        },
        {
          view: "scrollbar", id: "scrollHor1", scroll: 'x', group: 'hor'
        },
      ]
    },
    { resizer: true, width: 1 },
    {
      rows: [
        {
          view: "timeline", scrollX: "scrollHor", scrollY: "scrollVer"
        },
        {
          view: "scrollbar", id: "scrollHor", scroll: 'x', group: 'hor'
        },
      ]
    },
    {
      view: "scrollbar", id: "scrollVer"
    }
  ]
}

부모 레이아웃 뷰 숨기기

레이아웃 뷰의 모든 자식 뷰가 보이지 않을 때, 해당 레이아웃 셀의 설정에 hide_empty:true를 지정하면 부모 뷰를 숨길 수 있습니다:

gantt.config.layout = {
    css: "gantt_container",
    cols: [
        {
            hide_empty: true,             rows:[
                {view: "grid"}
            ]
        },
        {resizer: true},
        {
            hide_empty: true,             rows:[
                {view: "timeline"}
            ]
        }
    ]
};

Related sample:  Hiding grid/timeline views

뷰 전환

서로 다른 레이아웃 뷰를 전환하려면 How to toggle grid/chartHow to toggle the resource view 섹션을 참고하세요.

그리드 뷰에서 컬럼 고정

Gantt 차트를 하나 이상의 고정 컬럼과 함께 초기화할 수 있습니다. 방법은 How to freeze/fix columns in the grid 섹션에서 확인하세요.

Back to top
