工具栏

工具栏是 Diagram Editor 的顶部部分，可帮助用户控制编辑过程。

要配置工具栏，您可以使用以下属性：

css - 应用自定义 CSS 类
navigationType - 定义激活工具栏项目的操作。您可以指定以下操作之一：
- "click" - 当用户点击工具栏项目时将其激活
- "pointer" - 当用户将鼠标指针悬停在工具栏项目上时将其激活
items - 排列在工具栏上的 items（控件）数组。配置工具栏项目有两种方式：
- 通过字符串配置项目
- 通过对象配置项目

const editor = new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        // toolbar: true, // 显示默认工具栏
        // 或通过对象配置工具栏
        toolbar: {
            css: "custom_css",
            navigationType: "pointer",
            items: [
                {
                    type: "file",
                    items: [
                        "importJson",
                        {
                            type: "exportJson",
                            value: "Export to JSON"
                        },
                        {
                            id: "custom_id_1",
                            type: "menuItem",
                            value: "Server export",
                            icon: "dxi dxi-vault",
                            items: [
                                "exportPdf",
                                {
                                    id: "custom_id_2",
                                    type: "menuItem",
                                    value: "PNG",
                                    handler: editor => {
                                        // 自定义逻辑
                                    }
                                }
                            ]
                        }
                    ]
                },
                "spacer",
                "scale"
            ]
        }
    }
});

服务元素

工具栏项目由 服务元素 表示。您可以使用和配置以下服务元素：

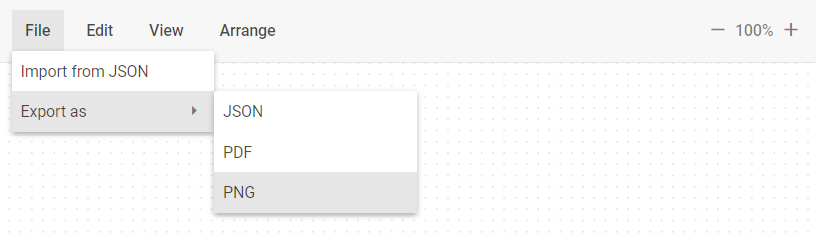

file - 构成一组用于导入和导出文件的服务元素
Details
file 项目具有以下结构：
- file - importJson - export - exportJson - exportPdf - exportPng
file 项目集合的外观如下：
importJson - 打开一个对话框以导入 JSON 格式的文件
export - 构成一组用于以所选格式导出文件的服务元素
Details
export 项目具有以下结构：
- export - exportJson - exportPdf - exportPng
exportJson - 以 JSON 格式导出文件
exportPdf - 以 PDF 格式导出文件
exportPng - 以 PNG 格式导出文件

edit - 构成一组用于管理和编辑形状、线条、组和泳道的服务元素

Details

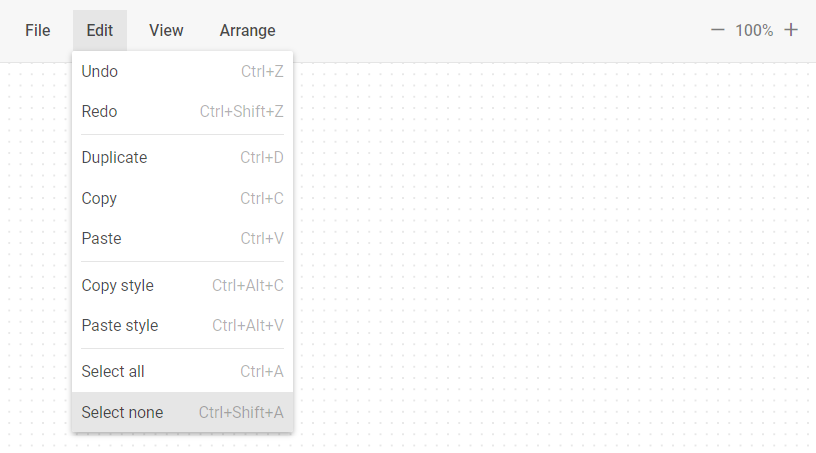

在 default 模式下，edit 项目集合具有以下默认结构：

- edit
    - undo
    - redo
    - separator
    - duplicate
    - copy
    - paste
    - separator
    - copyStyle
    - pasteStyle
    - separator
    - selectAll
    - selectNone

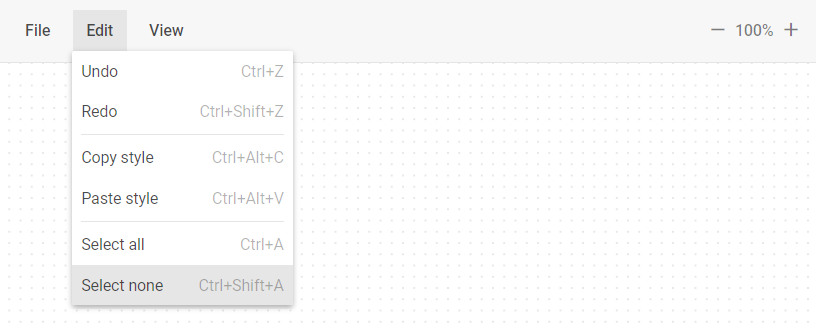

在 org/mindmap 模式下，edit 项目集合具有以下默认结构：

- edit
    - undo
    - redo
    - separator
    - copyStyle
    - pasteStyle
    - separator
    - selectAll
    - selectNone

undo - 在更改历史记录中后退一步
redo - 在更改历史记录中前进一步
duplicate - 复制所选元素
copy - 将所选文件复制到 model 对象
paste - 从 model 对象粘贴已复制的文件
copyStyle - 将所选元素的样式复制到 model 对象
pasteStyle - 将存储在 model 对象中的样式应用于所选元素
selectAll - 选中所有可供选择的元素
selectNone - 取消选中所有可用项目

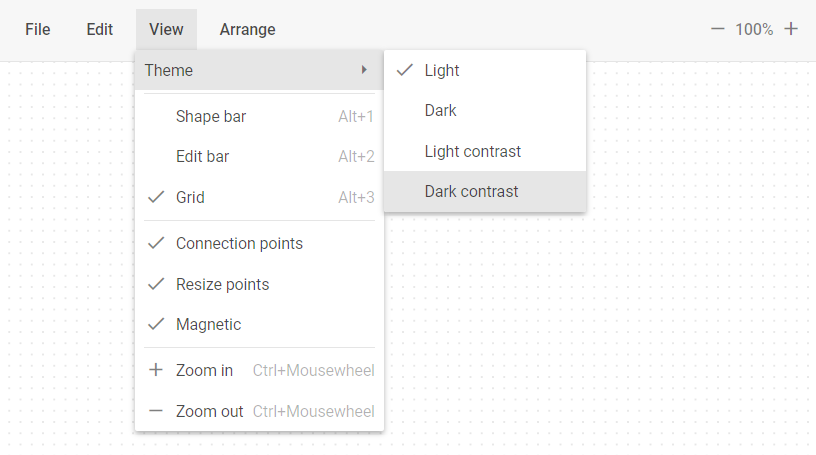

view - 构成一组用于管理 Diagram Editor 元素视图的服务元素

Details

在 default 模式下，view 项目集合具有以下默认结构：

- view
    - theme
        - themeLight
        - themeDark
        - themeLightContrast
        - themeDarkContrast
    - separator
    - shapebar
    - editbar
    - grid
    - separator
    - connectionPoints
    - resizePoints
    - magnetic
    - separator
    - zoomIn
    - zoomOut

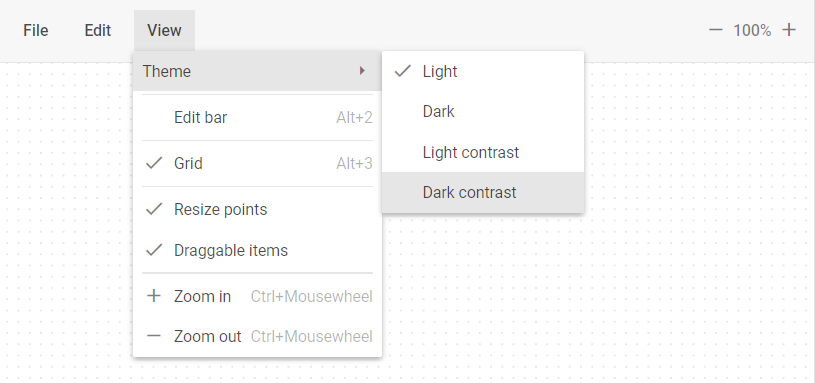

在 org/mindmap 模式下，view 项目集合具有以下默认结构：

- view
    - theme
        - themeLight
        - themeDark
        - themeLightContrast
        - themeDarkContrast
    - separator
    - editbar
    - separator
    - grid
    - separator
    - resizePoints
    - itemsDraggable
    - separator
    - zoomIn
    - zoomOut

theme - 构成一组用于应用主题的服务元素

Details

theme 项目具有以下结构：

- theme
    - themeLight
    - themeDark
    - themeLightContrast
    - themeDarkContrast

themeLight - 应用 Light 主题
themeDark - 应用 Dark 主题
themeLightContrast - 应用 LightContrast 主题
themeDarkContrast - 应用 DarkContrast 主题
shapebar - 显示/隐藏 Shapebar 面板
editbar - 显示/隐藏 Editbar 面板
grid - 显示/隐藏网格区域中的 grid
connectionPoints - 显示/隐藏 连接点
resizePoints - 显示/隐藏 调整大小点
magnetic - 开启/关闭 magnetic 功能
zoomIn - 将缩放值增加 0.05（5%）
zoomOut - 将缩放值减少 0.05（5%）

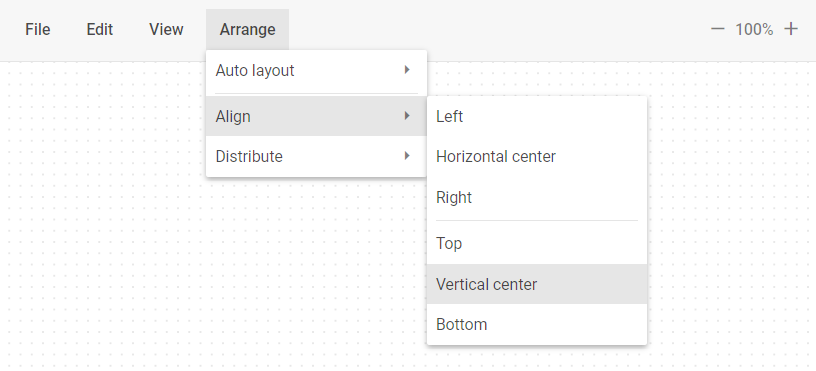

arrange - 构成一组用于排列 Diagram Editor 元素的服务元素

Details

在 default 模式下，arrange 项目集合具有以下默认结构：

- arrange
    - layout
        - layoutMode
            - layoutModeDirect
            - layoutModeEdges
        - separator
        - layoutOrthogonal
        - layoutRadial
    - align
        - alignHorizontalLeft
        - alignHorizontalCenter
        - alignHorizontalRight
        - separator
        - alignVerticalTop
        - alignVerticalCenter
        - alignVerticalBottom
    - distribute
        - distributeVertical
        - distributeHorizontal

layout - 构成一组用于自动放置 Diagram Editor 元素的服务元素

Details

layout 项目具有以下结构：

- layout
    - layoutMode
        - layoutModeDirect
        - layoutModeEdges
    - separator
    - layoutOrthogonal
    - layoutRadial

layoutMode - 构成一组用于管理自动放置模式的服务元素
Details
layoutMode 项目具有以下结构：
- layoutMode - layoutModeDirect - layoutModeEdges
layoutModeDirect - 应用元素连接线的 direct 模式
layoutModeEdges - 应用元素连接线的 edges 模式
layoutOrthogonal - 应用元素排列的 orthogonal 模式
layoutRadial - 应用元素排列的 radial 模式

align - 构成一组用于管理 Diagram Editor 元素对齐方式的服务元素

Details

align 项目具有以下结构：

- align
    - alignHorizontalLeft
    - alignHorizontalCenter
    - alignHorizontalRight
    - separator
    - alignVerticalTop
    - alignVerticalCenter
    - alignVerticalBottom

alignHorizontalLeft - 将元素水平左对齐
alignHorizontalCenter - 将元素水平居中对齐
alignHorizontalRight - 将元素水平右对齐
alignVerticalTop - 将元素垂直顶部对齐
alignVerticalCenter - 将元素垂直居中对齐
alignVerticalBottom - 将元素垂直底部对齐
distribute - 构成一组用于分布 Diagram Editor 元素的服务元素
Details
distribute 项目具有以下结构：
- distribute - distributeVertical - distributeHorizontal
distributeVertical - 垂直分布元素
distributeHorizontal - 水平分布元素

scale - 允许用户将缩放值增加或减少 0.05（5%）的控件

Details
scale 项目的外观如下：
separator - 用于分隔项目/项目组的水平线（位于菜单选项之间）或垂直线（位于工具栏控件之间）。
spacer - 工具栏上用于对齐控件的空白间隔

基础元素

除 服务元素 外，您还可以使用对象方式指定和配置以下 基础元素：

以下示例展示了如何将 Button 控件添加到工具栏：

const editor = new dhx.DiagramEditor("editor_container", {
    type: "org", // "default" | "org" | "mindmap"
    view: {
        // toolbar: true, // 显示默认工具栏
        // 或通过对象配置工具栏
        toolbar: {
            items: [
                {
                    type: "button",
                    value: "Best button"
                }
            ]
        }
    }
});

除了 基础元素（不包括 Separator、Spacer 和 Title）的内部属性外，您还可以使用以下属性：

checkIcon -（可选）- 返回图标 CSS 类的处理程序。调用时带有以下参数：
- editor - Diagram Editor 对象

checkIcon?: (editor: IDiagramEditor) => string; // 仅用于包含图标的基础元素

handler -（可选）- 当 click 或 inputChange 事件发生时运行的处理程序。调用时带有以下参数：
- editor - Diagram Editor 对象
- event - 一个原生事件

handler?: (editor: object, event: Event) => void;
