DHTMLX Diagram Editor 概述

DHTMLX Diagram 组件为您提供了一个编辑器，让您可以运用自己的设计技巧，构建出整洁美观的图表。

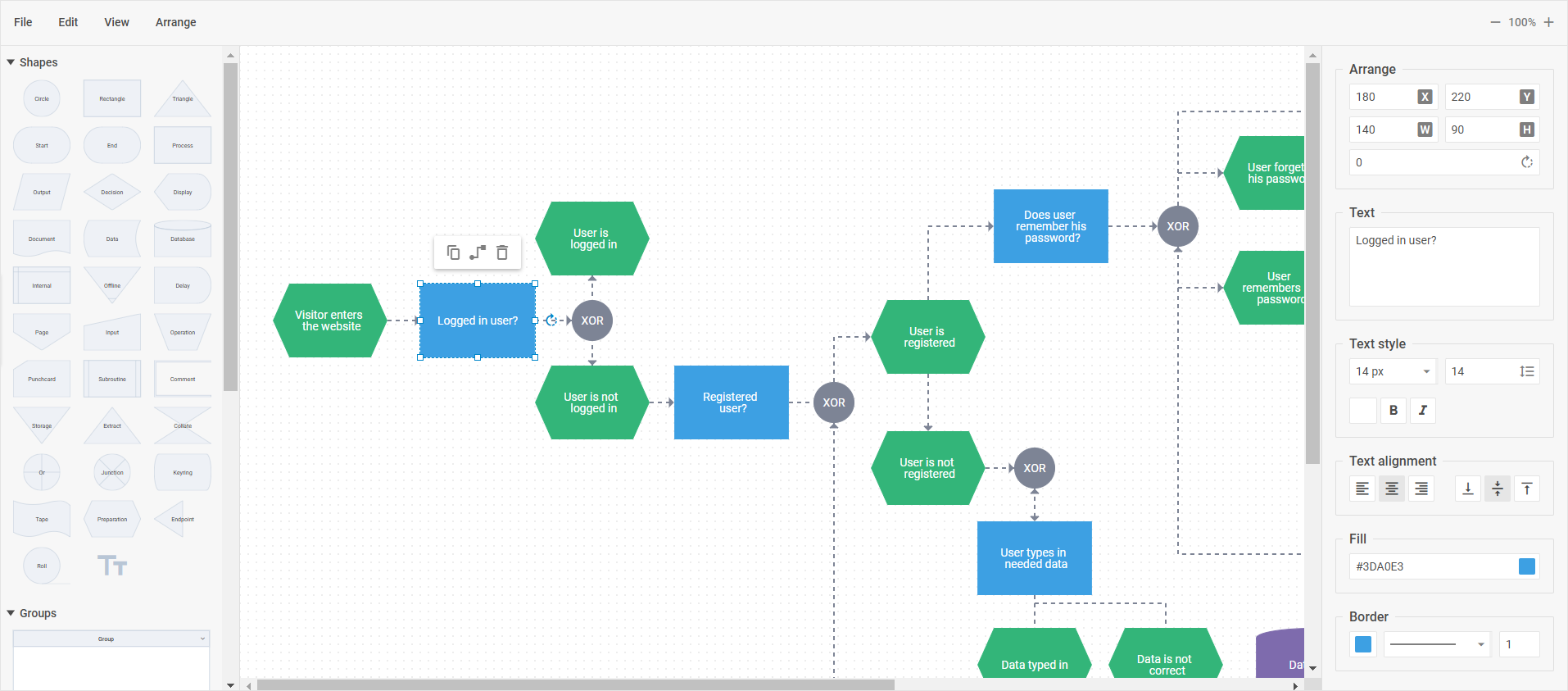

在默认模式下初始化的编辑器界面由四个功能部分组成：

要构建图表，您需要从形状栏中拖动所需的项目，或通过形状工具栏创建项目的副本。

您可以通过编辑栏的侧边栏选项调整项目的属性。为加快样式设置过程，可以使用 Alt (Option) + Ctrl (Cmd) + С 组合键复制某一项目的样式，然后使用 Alt (Option) + Ctrl (Cmd) + V 将这些样式应用到所选项目。

相关示例： Diagram Editor。默认模式。宽幅流程图

您可以自定义形状栏，如果添加了自定义形状，还可以根据该形状的属性配置编辑栏。

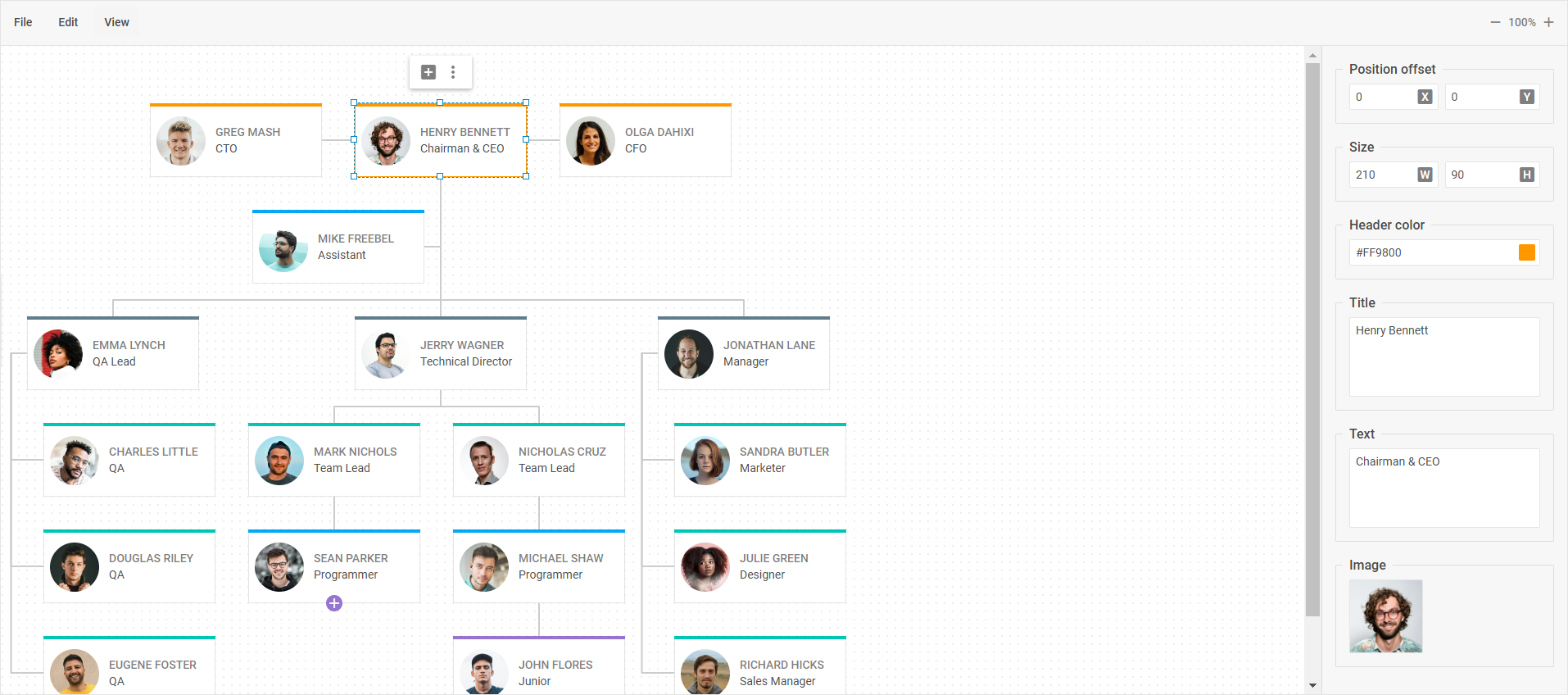

在组织结构图模式下初始化的编辑器界面由三个功能部分组成：

备注

该模式下的编辑器没有形状栏

要在编辑器的组织结构图模式下构建图表，您需要选择一个形状并为其添加一个新的子项。您可以将形状从一个父项拖动到另一个父项。被拖动的项目会连同其所有子项一起被拖动。

您可以通过可用的编辑栏侧边栏选项调整形状的属性。为加快样式设置过程，可以使用 Alt (Option) + Ctrl (Cmd) + С 组合键复制某一项目的样式，然后使用 Alt (Option) + Ctrl (Cmd) + V 将这些样式应用到所选项目。

相关示例： Diagram Editor。组织结构图模式。基础初始化

如果您在组织结构图模式下的编辑器中添加了自定义形状，可以配置编辑栏，以便编辑该形状的自定义属性。

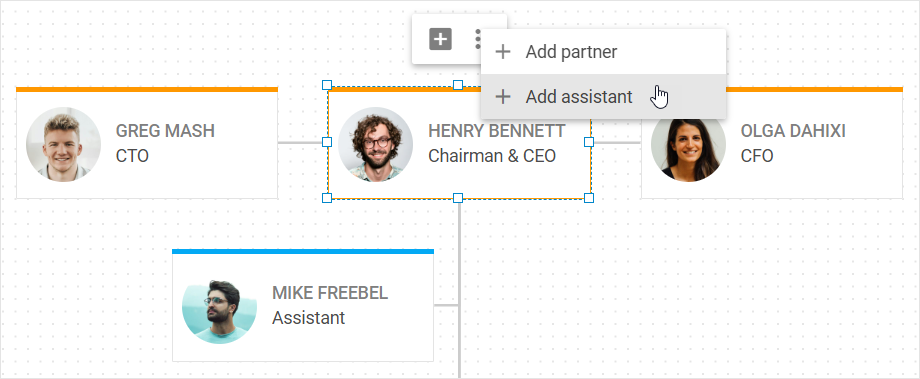

您可以为任意层级的父形状添加 assistant 或 partner 项。assistant 项和 partner 项不能作为父项。

父形状与其伙伴之间的连接始终为水平方向。此外，一旦为父形状添加伙伴项，该父形状与其所有子形状之间的连接也会变为水平方向，即使之前是垂直连接。

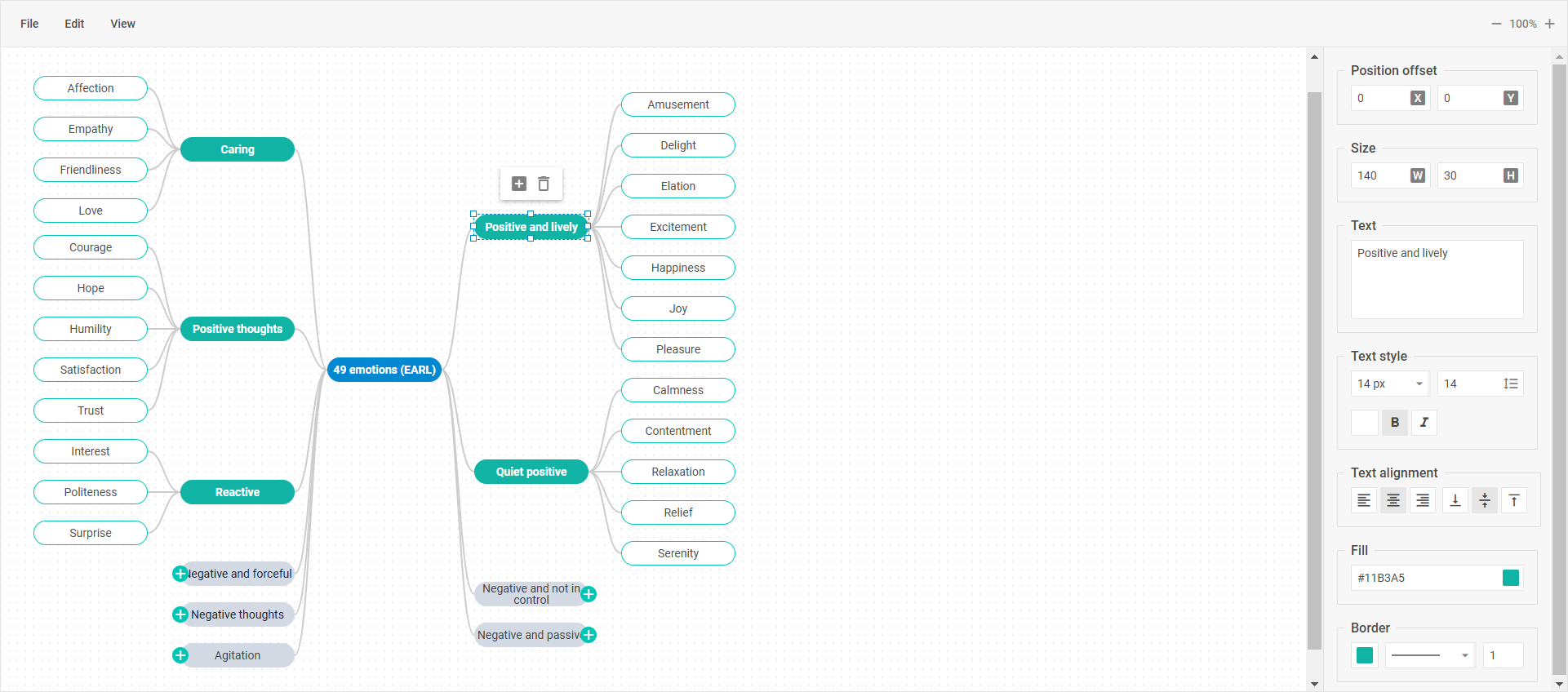

在思维导图模式下初始化的编辑器界面由三个部分组成：

备注

该模式下的编辑器没有形状栏

要在编辑器的思维导图模式下构建图表，您需要选择一个形状并为其添加一个新的子项。您可以将形状从一个父项拖动到另一个父项。被拖动的项目会连同其所有子项一起被拖动。

相关示例： Diagram Editor。思维导图模式。情绪思维导图

如果您在思维导图模式下的编辑器中添加了自定义形状，可以配置编辑栏，以便编辑该形状的自定义属性。

下一步

至此，您已经了解了全部内容。现在您可以开始使用图表，或继续在指南中深入探索 JavaScript Diagram 和 Diagram Editor 的世界。
