Настройка шкалы

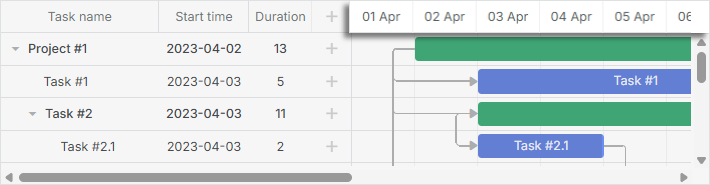

gantt_dates

Вы можете настраивать шкалы с помощью свойства scales. Можно определить несколько шкал, добавив объекты шкалы в массив scales в конфиге:

// одиночная шкала по дням
gantt.config.scales = [
    {unit: "day", step: 1, format: "%j, %D"}
];

// несколько шкал одновременно
gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "week", step: 1, format: weekScaleTemplate},
    {unit: "day", step:1, format: "%D", css:daysStyle }
];

Вы можете настроить следующие параметры временной шкалы (ось X):

Единица измерения
Диапазон
Шаг
Высота
Формат
Стиль

Также есть возможность добавить пользовательскую шкалу.

Единицы времени

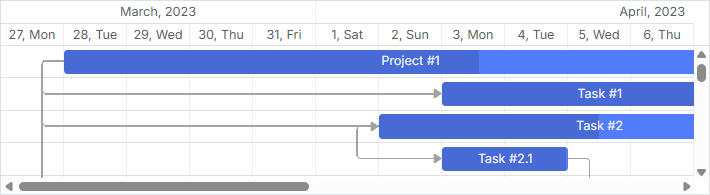

month_day_scale_units

Чтобы задать единицу измерения для шкалы, используйте свойство unit в объекте шкалы:

Доступные значения: "minute", "hour", "day" (по умолчанию), "week", "quarter", "month" и "year".

gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "day", step: 1, format: "%j, %D"}
];

gantt.init("gantt_here");

Month view

Диапазон

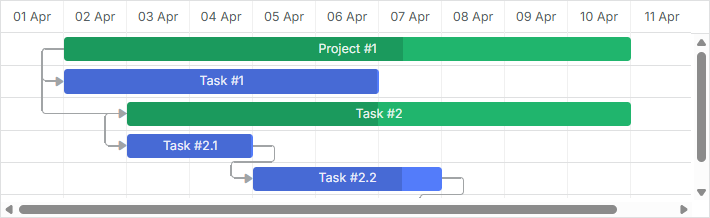

day_scale_unit

Настройки диапазона по умолчанию

Когда диапазон дат не задан явно, Gantt берет даты из загруженных задач и добавляет небольшие отступы до первой и после последней задачи на шкале. Эти отступы зависят от настроек временной шкалы. В зависимости от значения scale_offset_minimal, отступ будет равен либо единице времени, определённой атрибутом unit в опции scales, либо наименьшей единице временной шкалы.

Вы можете получить текущий отображаемый диапазон дат программно с помощью метода getState.

var state = gantt.getState();

console.log(state.min_date);
// -> Mon Jan 01 2018 00:00:00

console.log(state.max_date);
// -> Tue Jan 01 2019 00:00:00

Диапазон шкалы пересчитывается во время отрисовки gantt. Если пользователь переместит задачу за пределы видимого временного диапазона, строка задачи останется видимой, но элемент-блок не отобразится до полной перерисовки диаграммы.

Чтобы шкала автоматически подстраивалась, включите опцию fit_tasks.

gantt.config.fit_tasks = true;
gantt.init("gantt_here");

Auto resize scale

Явное задание диапазона дат

Вы также можете явно задать диапазон дат с помощью опций start_date и end_date:

gantt.config.start_date = new Date(2018, 02, 31);
gantt.config.end_date = new Date(2018, 03, 09);

gantt.init("gantt_here");

Эти даты также можно задать напрямую при инициализации gantt:

gantt.init("gantt_here", new Date(2018, 02, 31), new Date(2018, 03, 09));

Define displayed date range

Задачи, выходящие за пределы определенного интервала, не будут отображаться в диаграмме Gantt, если только они не отмечены как незапланированные.

Show Unscheduled Tasks

Примечание

Если заданы оба параметра start_date и end_date, и вы добавите задачу вне этого диапазона, задача не будет видна на диаграмме. Чтобы отображать такие задачи, включите опцию show_tasks_outside_timescale.

gantt.config.start_date = new Date(2019, 02, 31);
gantt.config.end_date = new Date(2019, 03, 09);
gantt.config.show_tasks_outside_timescale = true;

gantt.init("gantt_here");

Если вы не используете эту опцию, вы можете динамически расширять диапазон дат:

gantt.attachEvent("onLightboxSave", function(id, task, is_new){
 var taskStart = task.start_date;
 var taskEnd = task.end_date;
 var scaleStart = gantt.config.start_date;
 var scaleEnd = gantt.config.end_date;

 // если задача вне диапазона
 if(scaleStart > taskEnd || scaleEnd < taskStart ){
  // обновить диапазон шкалы
  gantt.config.end_date = new Date(Math.max(taskEnd.valueOf(), scaleEnd.valueOf()));
  gantt.config.start_date = new Date(Math.min(taskStart.valueOf(), scaleStart.valueOf()));
  gantt.render();
 }
 return true;
});

Либо можно добавить в lightbox валидацию, запрещающую сохранение задач вне диапазона:

gantt.attachEvent("onLightboxSave", function(id, task, is_new){
     var taskStart = task.start_date;
     var taskEnd = task.end_date;
     var scaleStart = gantt.config.start_date;
     var scaleEnd = gantt.config.end_date;

    // проверка, что задача вне диапазона
    if(scaleStart > taskEnd || scaleEnd < taskStart ){
        gantt.message({
            type: "warning",
            text: "Warning! The task is outside the date range!",
            expire: 5000
        });
        return false;
    }
    return true;
});

Динамическое изменение отображаемого диапазона

Существует несколько способов обновлять отображаемый диапазон дат "на лету":

Управляйте временным диапазоном через параметры start_date и end_date, обновляя их динамически на основе загруженных задач.
Это можно реализовать путем пересчета диапазона шкалы и обновления start_date и end_date перед каждой отрисовкой gantt:

gantt.attachEvent("onBeforeGanttRender", function(){
   var range = gantt.getSubtaskDates();
   var scaleUnit = gantt.getState().scale_unit;
   if(range.start_date && range.end_date){
     gantt.config.start_date = gantt.calculateEndDate(range.start_date, -4, scaleUnit);
     gantt.config.end_date = gantt.calculateEndDate(range.end_date, 5, scaleUnit);
   }
});

gantt.init("gantt_here");

Чтобы заставить шкалу перерисовываться каждый раз, когда задача выходит за пределы текущего интервала шкалы, установите свойство fit_tasks в true:

gantt.config.fit_tasks = true;
gantt.init("gantt_here");

Если заданы оба параметра start_date и end_date, для корректной работы опции fit_tasks используйте один из описанных выше методов.

Также можно обновлять шкалу динамически при перетаскивании задачи, добавив обработчик в событие onTaskDrag:

gantt.attachEvent("onTaskDrag", function(id, mode, task, original){
 var state = gantt.getState();
 var minDate = state.min_date,
       maxDate = state.max_date;

 var scaleStep = gantt.date.add(new Date(), state.scale_step, state.scale_unit) - new Date();

 var showDate,
  repaint = false;
  if(mode == "resize" || mode == "move"){
    if(Math.abs(task.start_date - minDate) < scaleStep){
      showDate = task.start_date;
      repaint = true;

    } else if(Math.abs(task.end_date - maxDate) < scaleStep){
      showDate = task.end_date;
      repaint = true;
    }

    if(repaint){
      gantt.render();
      gantt.showDate(showDate);
    }
  }
});

Related example: Re-rendering Scale during Task Dragging

Отображение задач вне явного диапазона дат

Вы можете отображать задачи, выходящие за заданный диапазон дат в диаграмме Gantt.

tasks_outside_timescale

Для этого установите опцию show_tasks_outside_timescale в true:

var data = {
  "tasks": [
    {"id":1, "text":"Project #1", "start_date": "01-09-2018", "end_date": "02-09-2018"},
    {"id":2, "text":"Project #2", "start_date": "01-09-2021", "end_date": "02-09-2021"},
    {"id":3, "text":"Task #1", "start_date": "03-02-2020", "end_date": "05-02-2020"},
    ],
    "links":[]
};

gantt.config.show_tasks_outside_timescale = true;

gantt.init("gantt_here", new Date(2020, 1, 1), new Date(2020, 2, 1));

Tasks outside timescale

В результате задачи с идентификаторами "1" и "2" будут отображаться как пустые строки в области временной шкалы, показывая свои имена и даты начала в гриде.

Шаг времени

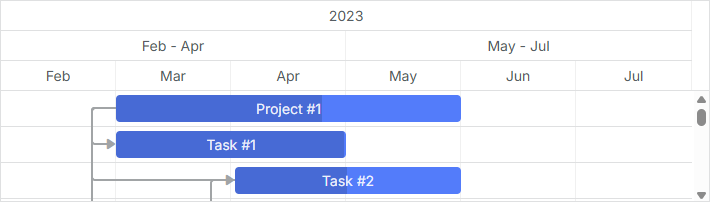

scale_step

Чтобы задать размер шага временной шкалы, используйте свойство step в объекте конфигурации шкалы:

var monthScaleTemplate = function (date) {
    var dateToStr = gantt.date.date_to_str("%M");
    var endDate = gantt.date.add(date, 2, "month");
    return dateToStr(date) + " - " + dateToStr(endDate);
};

gantt.config.scales = [
    {unit: "year", step: 1, format: "%Y"},
    {unit: "month", step: 3, format: monthScaleTemplate},
    {unit: "month", step: 1, format: "%M"}
];

gantt.init("gantt_here");

Step config for the Quarter scale

Высота

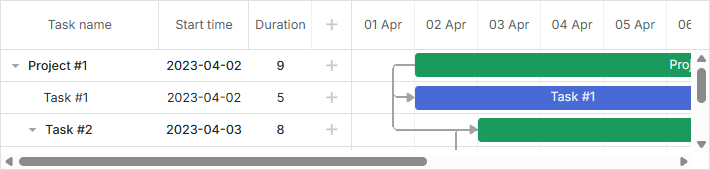

scale_height

Чтобы настроить высоту шкалы, используйте свойство scale_height:

gantt.config.scale_height = 54; /*!*/

gantt.init("gantt_here");

Day hours

Если используется несколько шкал, заданная высота будет разделена между ними равномерно. Например, если scale_height равен 60 пикселям и есть 3 шкалы, каждая получит по 20 пикселей высоты.

Формат даты

заметка

См. статью Спецификация формата даты для ознакомления с доступными символами формата

Вы можете задать формат даты для шкалы с помощью свойства format в каждом объекте шкалы. Это может быть строка:

gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "week", step: 1, format: weekScaleTemplate},
    {unit: "day", step: 1, format: "%D", css: daysStyle }
];

gantt.init("gantt_here");

Multiple scales

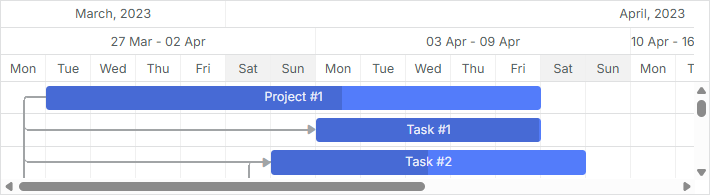

multiple_scales

Или функция, принимающая объект даты и возвращающая отформатированную строку:

gantt.config.scales = [
  { unit: "day", step: 1, format: function(date){
    return "<strong>Day " + dayNumber(date) + "</strong>

" + dateFormat(date);
  }}
]

Custom scales

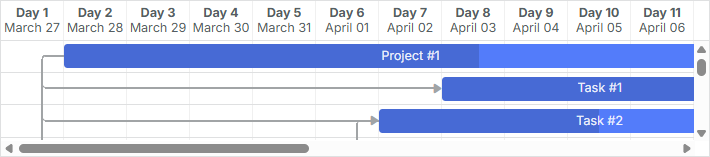

scale_template

Стилизация

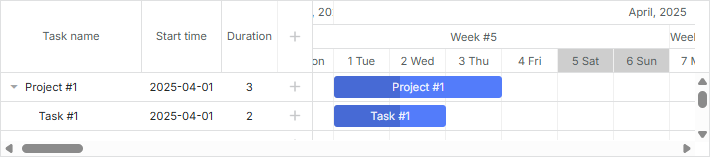

css_styling

Для стилизации ячеек временной шкалы используйте атрибут css в объекте шкалы.

function getWeekOfMonthNumber(date){
    let adjustedDate = date.getDate() + date.getDay();
    let prefixes = ['0', '1', '2', '3', '4', '5'];
    return (parseInt(prefixes[0 | adjustedDate / 7]) + 1);
}

gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "week", step: 1, format: function(date){
       return "Week #" + getWeekOfMonthNumber(date);
    }},
    {unit: "day", step: 1, format: "%j %D", css: function(date) { /*!*/
         if(!gantt.isWorkTime(date)){
             return "week-end";
         }
    }}
];

Related example: Styling of cells of the time scale

Если свойство css не задано в настройках шкал, вы можете использовать шаблон scale_cell_class для применения CSS-классов к первой временной шкале в массиве scales.

function getWeekOfMonthNumber(date){
    let adjustedDate = date.getDate() + date.getDay();
    let prefixes = ['0', '1', '2', '3', '4', '5'];
    return (parseInt(prefixes[0 | adjustedDate / 7]) + 1);
}

gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "week", step: 1, format: function(date){
       return "Week #" + getWeekOfMonthNumber(date);
    }},
    {unit: "day", step: 1, format: "%j %D"}
];

gantt.templates.scale_cell_class = function(date) {
         if(!gantt.isWorkTime(date)){
             return "week-end";
         }
};

Related example: Styling of the first time scale

Чтобы применить шаблон scale_cell_class ко всем шкалам, установите опцию inherit_scale_class в true.

gantt.config.scales = [
    {unit: "month", step: 1, format: "%F, %Y"},
    {unit: "week", step: 1, format: function(date){
       return "Week #" + getWeekOfMonthNumber(date);
    }},
    {unit: "day", step: 1, format: "%j %D"}
];

gantt.templates.scale_cell_class = function(date) {
         if(!gantt.isWorkTime(date)){
             return "week-end";
         }
};
gantt.config.inherit_scale_class = true; /*!*/

Related example: Styling of all scales

При работе с расчетом рабочего времени рекомендуется использовать isWorkTime вместо жестких значений:

gantt.config.work_time = true;

gantt.templates.scale_cell_class = function(date){
   if(!gantt.isWorkTime(date)){
      return "weekend";
   }
};

Больше информации о кастомизации стиля области временной шкалы смотрите в статье Выделение временных слотов.

Пользовательские единицы времени

dhtmlxGantt позволяет создавать собственные единицы времени и задавать шаблоны подписей в настройках шкалы.

Чтобы определить пользовательскую единицу, реализуйте две функции для объекта Date:

Date gantt.date.<unit>_start(Date date);
Date gantt.date.add_<unit>(Date date, Integer increment);

Первая функция возвращает начало единицы времени для заданной даты (например, для month_start, 14 фев - это 1 фев).
Вторая функция добавляет к дате заданное количество единиц времени (например, вычитание 2 дней).

заметка

Обычно инкременты положительные, так как ячейки шкалы создаются слева направо. Однако первая ячейка создается справа налево, поэтому Gantt использует отрицательное значение инкремента в этом случае.

Пример 1

Вот как определить единицу "fiscal_year", предполагая, что финансовый год заканчивается 31 января. Новый юнит можно задать следующим образом:

var firstMonth = 1,
    firstDay = 1;

gantt.date.fiscal_year_start = function(date){       /*!*/
   var next = new Date(date);
   if(next.getMonth() < firstMonth ||
      (next.getMonth() === firstMonth && next.getDate() < firstDay)){
      next = gantt.date.add(next, -1, "year");
   }

  next = gantt.date.year_start(next);
  next.setMonth(firstMonth);
  next.setDate(firstDay);

  return next;
};

gantt.date.add_fiscal_year = function(date, inc){    /*!*/
   return gantt.date.add(date, inc, "year");
};

Теперь это можно использовать в коде так:

var dateToStr = gantt.date.date_to_str("%Y");
function fiscalYearLabel(date){
    return dateToStr(gantt.date.fiscal_year_start(date));
};

gantt.config.scales = [
  {unit:"year", step:1, format:"Calendar year %Y"},
  {unit:"fiscal_year", step:1, format:fiscalYearLabel},
  {unit:"month", step: 1, format: "%M %Y"},
  {unit:"day", step: 1, format:"%d %M"}
];

Пример 2

Можно разделить каждую ячейку "day" на три ячейки "hour" с метками 00, 08 и 16. Логика выглядит так:

gantt.date.hour_custom_start = function (date) {
    return date;
};

gantt.date.add_hour_custom = function (date, inc) { // inc зависит от "step"
    const nextDate = new Date(date);
    if (nextDate.getHours() % 8 != 0) { // значение часа не 0, 8 или 16 /*!*/
        const diff = Math.abs(8 - nextDate.getHours()); /*!*/
        return gantt.date.add(nextDate, diff * inc, "hour"); /*!*/
    } /*!*/
    return gantt.date.add(date, 8 * inc, "hour"); /*!*/
};

gantt.config.scales = [
    { unit: "day", step: 1, date: "%d %F" },
    { unit: "hour_custom", step: 1, date: "%H" },
];

gantt.config.date_grid = "%Y-%m-%d %H:%i"

Related example: Custom hours on the scale

custom_scale

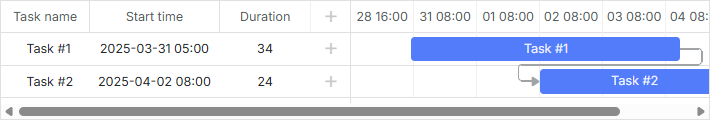

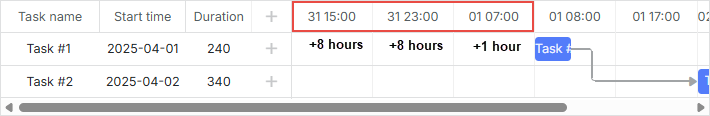

Чтобы понять, как Gantt определяет первую ячейку "hour", предположим, что самая ранняя задача начинается в 07:00. Поскольку 7 не кратно восьми, Gantt применяет следующее правило:

if (nextDate.getHours() % 8 != 0) {
    const diff = Math.abs(8 - nextDate.getHours());  // 8 - 7 = 1
    return gantt.date.add(nextDate, diff * inc, "hour"); // 7 - 1 = 6
}

Gantt вычисляет разницу во времени между 8:00 и 7:00:

diff = 08:00 - 07:00 = 1 час

Затем умножает эту разницу на инкремент:

diff * inc = 1 час * (-1) = -1 час

Здесь inc - отрицательное значение шага времени (-1).

В итоге это значение прибавляется к времени самой ранней задачи:

07:00 + (- 1 час) = 06:00

Значение первой ячейки становится 06.

Для второй ячейки "hour" применяется та же логика, но с положительным инкрементом:

diff = 08:00 - 06:00 = 2 часа
diff * inc = 2 часа * 1 = 2 часа
06:00 + 2 часа = 08:00

Вторая ячейка показывает 08.

Поскольку 8 кратно восьми, следующая ячейка рассчитывается просто как 08:00 + 8 часов = 16:00, и этот шаблон повторяется для следующих ячеек.

заметка

Такой подход работает, потому что диапазон дат не задан явно.

Больше примеров смотрите в статье Решения: добавление пользовательской шкалы.

Пользовательские временные интервалы

В этом разделе приведены примеры настройки временной шкалы для отображения или скрытия нерабочих периодов времени. Также приведён пример скрытия ячеек с нерабочими часами в начале шкалы даже при активном режиме skip_off_time.

Пример пользовательской шкалы для стандартных рабочих часов с 08:00 до 12:00 и с 13:00 до 17:00:

gantt.date.day_custom_start = function (date) {
    return date;
};

gantt.date.add_day_custom = function (date, inc) { /*!*/
    const nextDate = new Date(date); /*!*/
    if (nextDate.getHours() < 8) { /*!*/ // Условие 1
        const diff = 8 - nextDate.getHours(); /*!*/
        return gantt.date.add(nextDate, diff * inc, "hour"); /*!*/
    } /*!*/
    if (nextDate.getHours() == 8) { /*!*/ // Условие 2
        return gantt.date.add(nextDate, 9 * inc, "hour"); /*!*/
    } /*!*/
    if (nextDate.getHours() == 17) { /*!*/ // Условие 3
        return gantt.date.add(nextDate, 15 * inc, "hour"); /*!*/
    } /*!*/

    return gantt.date.add(date, 8 * inc, "hour"); /*!*/
};

gantt.config.scales = [
    { unit: "day_custom", step: 1, date: "%d %H:00" },
];

// gantt.config.skip_off_time = true;
gantt.config.work_time = true;
gantt.config.correct_work_time = true;
gantt.plugins({
    auto_scheduling: true,
});
gantt.setWorkTime({ hours: ["8:00-12:00", "13:00-17:00"] }); /*!*/

gantt.config.duration_unit = "minute";
gantt.config.duration_step = 1;
gantt.config.time_step = 1;
gantt.config.round_dnd_dates = false;

Related example: Custom time spans

Предположим, что самая ранняя задача начинается в 08:00 1 апреля 2025 года. Посмотрим, как Gantt добавляет смещения до этой задачи в зависимости от настройки gantt.config.skip_off_time.

Начнем с конфигурации, скрывающей нерабочие часы:

gantt.config.skip_off_time = true;

В этом случае, чтобы создать первую ячейку "hour", Gantt будет вычитать часы из времени самой ранней задачи, пока не достигнет рабочего времени предыдущего дня.

Сначала вычитается 9 часов из 08:00 1 апреля 2025 года (Условие 2):

08:00 - 9 часов = 23:00

Поскольку 23:00 - нерабочее время и не соответствует ни одному условию, Gantt вычитает ещё 8 часов:

23:00 - 8 часов = 15:00

Полученное время, 15:00 31 марта 2025 года, попадает в рабочие часы.

Итак, первая ячейка показывает 31 15:00.

Чтобы понять расчет остальных ячеек, отключите gantt.config.skip_off_time:

gantt.config.skip_off_time = false;

Как отмечено, первая ячейка остаётся 31 15:00, но теперь до самой ранней задачи появляется больше пустых ячеек, так как нерабочие часы отображаются.

Для этих ячеек применяется следующая логика:

15:00 31 марта 2025 года - рабочее время без особых условий, поэтому вторая ячейка рассчитывается прибавлением 8 часов:

15:00 + 8 часов = 23:00

23:00 31 марта 2025 года - нерабочее время и не попадает ни под одно условие, поэтому третья ячейка:

23:00 + 8 часов = 7:00

7:00 1 апреля 2025 года - нерабочее время и меньше 8:00 (Условие 3). Следующая ячейка рассчитывается так:
- diff = 08:00 - 07:00 = 1 час
- diff * inc = 1 час * 1 = 1 час
- 07:00 + 1 час = 08:00

08:00 1 апреля 2025 года совпадает с временем начала самой ранней задачи.

заметка

Остальные ячейки создаются аналогично.

Когда skip_off_time отключен, Gantt может добавить более одной пустой ячейки перед самой ранней задачей. Чтобы обеспечить появление только одной ячейки независимо от этой настройки, можно использовать следующую логику:

gantt.date.add_day_custom = function (date, inc) {
    // Когда work_time включён и задачи загружены,
    // вычисляем дату первой ячейки.
    // Начиная с минимальной даты, двигаемся назад,
    // находим ближайшую дату в пределах рабочего времени,
    // затем вычитаем 1 час из неё
    if (inc < 0 && gantt.getTaskByTime().length) {
        return gantt.calculateEndDate({
            start_date: date, duration: -1, unit: gantt.config._duration_unit
        })
    }

    // начало рабочего времени (рабочий день);
    // вычисляем, когда рабочий день заканчивается
    if (date.getHours() == 8) {
        return gantt.calculateEndDate(date, 8);
    }
    // конец рабочего времени (рабочий день);
    // вычисляем, когда начинается следующий рабочий день
    if (date.getHours() == 17) {
        return gantt.date.add(date, 15 * inc, "hour");
    }

    // если задачи загружены, вычисляем рабочие даты для второй ячейки шкалы
    // если задач нет, вычисляем даты для всех ячеек шкалы
    date = gantt.date.add(date, 1 * inc, "day");
    gantt.date.day_start(date);
    date = gantt.getClosestWorkTime({ date, dir: "future" })
    return date
};

gantt.config.scales = [
    { unit: "day_custom", step: 1, date: "%d %H:%i" },
];
gantt.config.work_time = true;

gantt.config.skip_off_time = false; /*!*/

Related example: Equal offset for custom scales

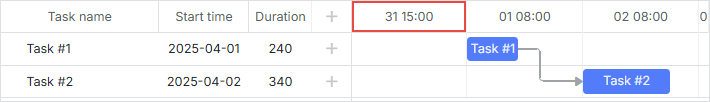

Так выглядит шкала, когда нерабочие часы скрыты:

custom_first_scale_cell

А вот так - когда нерабочие часы отображаются (gantt.config.skip_off_time отключен):

first_scale_cell_without_skip_off_time

Бесконечная прокрутка

Подробные примеры реализации бесконечной прокрутки в таймлайне доступны в соответствующей статье.

Липкие метки

Начиная с версии 9.0, подписи временной шкалы по умолчанию являются липкими. Это означает, что когда ячейка намного шире своей подписи, подпись остаётся видимой при прокрутке таймлайна, "прилипая" к области просмотра, пока естественным образом не исчезнет из видимости. Это помогает сохранять подписи шкалы видимыми, особенно при масштабировании.

Если вы предпочитаете прежнее поведение, когда подписи центрируются в ячейках и не остаются видимыми при прокрутке, вы можете отключить липкие подписи, установив свойство sticky шкалы в false:

gantt.config.scales = [
  {unit: "year", step: 1, format: "%Y", sticky: false},
  {unit: "month", step: 1, format: "%F", sticky: false},
  {unit: "day", step: 1, format: "%j", sticky: false}
];
gantt.init("gantt_here");

Или, чтобы явно включить липкие подписи для определённой шкалы независимо от ширины ячейки, установите sticky: true. Это обеспечит их "прилипание" даже если подпись уже шире ячейки:

gantt.config.scales = [
  {unit: "year", step: 1, format: "%Y", sticky: true},
  {unit: "month", step: 1, format: "%F", sticky: true},
  {unit: "day", step: 1, format: "%j", sticky: true}
];
gantt.init("gantt_here");

Единицы времени​

Диапазон​

Настройки диапазона по умолчанию​

Явное задание диапазона дат​

Примечание​

Динамическое изменение отображаемого диапазона​

Отображение задач вне явного диапазона дат​

Шаг времени​

Высота​

Формат даты​

Стилизация​

Пользовательские единицы времени​

Пример 1​

Пример 2​

Пользовательские временные интервалы​

Бесконечная прокрутка​

Липкие метки​

Единицы времени

Диапазон

Настройки диапазона по умолчанию

Явное задание диапазона дат

Примечание

Динамическое изменение отображаемого диапазона

Отображение задач вне явного диапазона дат

Шаг времени

Высота

Формат даты

Стилизация

Пользовательские единицы времени

Пример 1

Пример 2

Пользовательские временные интервалы

Бесконечная прокрутка

Липкие метки
