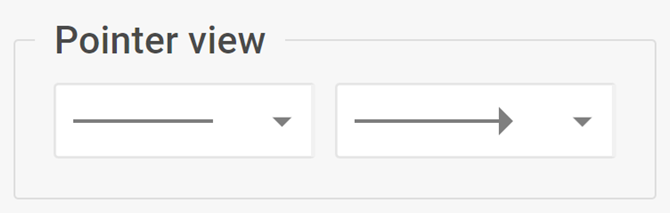

Pointer view

用于显示和管理连接线箭头的复杂控件

信息

Pointer view 控件仅在 Diagram 编辑器的 default 模式下对 line 元素可用。

用法

{
    type: "pointerView",

    hidden?: boolean, // 默认为 false
    disabled?: boolean, // 默认为 false

    css?: string,
    width?: string | number | "content", // 默认为 "content"
    height?: string | number | "content", // 默认为 "content"
    padding?: string | number, // 默认为 "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // 默认为 "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // 默认为 "between"
    compact?: boolean, // 默认为 false

    // 服务属性
    $properties?: object
}

描述

基本属性

• type - （必需）控件的类型，设置为 "pointerView"
• hidden - （可选）定义控件是否隐藏，默认为 false
• disabled - （可选）定义控件是启用（false）还是禁用（true），默认为 false
• css - （可选）为控件添加样式类
• width - （可选）控件的宽度，默认为 "content"
• height - （可选）控件的高度，默认为 "content"
• padding - （可选）设置控件组内内容的内边距，默认为 "0 16px"
• label - （可选）指定控件的标签
• labelAlignment - （可选）定义标签的位置，默认为 "left"
• align - （可选）设置控件组内控件的对齐方式，默认为 "between"
• compact - （可选）指定紧凑模式，移除缩进和边框，默认为 false

服务属性

• $properties - （可选）允许您在复杂控件中覆盖基本控件的值。您可以配置基于基本控件的 Pointer view 控件的以下元素：
  • backArrow - （toggleGroup）设置连接线末端的箭头类型
  • forwardArrow - （toggleGroup）设置连接线起始端的箭头类型

示例

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                $line: [
                    {
                        type: "pointerView",
                        disabled: true
                    }
                ]
            }
        }
    }
});
