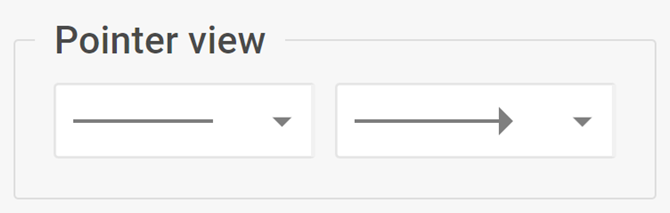

Pointer view

커넥터 화살표를 표시하고 관리하기 위한 복합 컨트롤

정보

Pointer view 컨트롤은 Diagram Editor의 default 모드에서 line 요소에만 사용할 수 있습니다.

사용법

{
    type: "pointerView",

    hidden?: boolean, // 기본값: false
    disabled?: boolean, // 기본값: false

    css?: string,
    width?: string | number | "content", // 기본값: "content"
    height?: string | number | "content", // 기본값: "content"
    padding?: string | number, // 기본값: "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // 기본값: "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // 기본값: "between"
    compact?: boolean, // 기본값: false

    // 서비스 속성
    $properties?: object
}

설명

기본 속성

• type - (필수) 컨트롤의 유형입니다. "pointerView"로 설정합니다.
• hidden - (선택) 컨트롤의 숨김 여부를 정의합니다. 기본값은 false입니다.
• disabled - (선택) 컨트롤의 활성화(false) 또는 비활성화(true) 여부를 정의합니다. 기본값은 false입니다.
• css - (선택) 컨트롤에 스타일 클래스를 추가합니다.
• width - (선택) 컨트롤의 너비입니다. 기본값은 "content"입니다.
• height - (선택) 컨트롤의 높이입니다. 기본값은 "content"입니다.
• padding - (선택) 컨트롤 그룹 내부 콘텐츠의 패딩을 설정합니다. 기본값은 *"0 16px"*입니다.
• label - (선택) 컨트롤의 레이블을 지정합니다.
• labelAlignment - (선택) 레이블의 위치를 정의합니다. 기본값은 "left"입니다.
• align - (선택) 컨트롤 그룹 내부 컨트롤의 정렬을 설정합니다. 기본값은 "between"입니다.
• compact - (선택) 컴팩트 모드를 지정하며 들여쓰기와 프레임을 제거합니다. 기본값은 false입니다.

서비스 속성

• $properties - (선택) 복합 컨트롤 내에서 기본 컨트롤의 값을 재정의할 수 있습니다. 기본 컨트롤을 기반으로 Pointer view 컨트롤의 다음 요소를 구성할 수 있습니다:
  • backArrow - (toggleGroup) 커넥터 끝부분의 화살표 유형을 설정합니다.
  • forwardArrow - (toggleGroup) 커넥터 시작 부분의 화살표 유형을 설정합니다.

예제

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                $line: [
                    {
                        type: "pointerView",
                        disabled: true
                    }
                ]
            }
        }
    }
});
