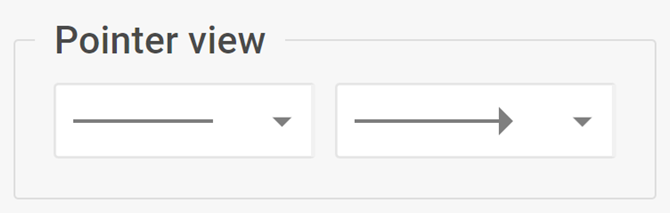

Pointer view

Das komplexe Steuerelement zum Anzeigen und Verwalten der Verbindungspfeile

Info

Das Steuerelement Pointer view ist nur für das Element line im default-Modus des Diagram-Editors verfügbar.

Verwendung

{
    type: "pointerView",

    hidden?: boolean, // Standardmäßig false
    disabled?: boolean, // Standardmäßig false

    css?: string,
    width?: string | number | "content", // Standardmäßig "content"
    height?: string | number | "content", // Standardmäßig "content"
    padding?: string | number, // Standardmäßig "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // Standardmäßig "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // Standardmäßig "between"
    compact?: boolean, // Standardmäßig false

    // Service-Eigenschaften
    $properties?: object
}

Beschreibung

Grundlegende Eigenschaften

• type - (erforderlich) der Typ eines Steuerelements. Setzen Sie ihn auf "pointerView"
• hidden - (optional) legt fest, ob das Steuerelement ausgeblendet ist. Standardmäßig false
• disabled - (optional) legt fest, ob das Steuerelement aktiviert (false) oder deaktiviert (true) ist. Standardmäßig false
• css - (optional) fügt dem Steuerelement Stilklassen hinzu
• width - (optional) die Breite des Steuerelements. Standardmäßig "content"
• height - (optional) die Höhe des Steuerelements. Standardmäßig "content"
• padding - (optional) legt den Innenabstand für den Inhalt innerhalb der Steuerelementgruppe fest. Standardmäßig "0 16px"
• label - (optional) gibt eine Beschriftung für das Steuerelement an
• labelAlignment - (optional) legt die Position der Beschriftung fest. Standardmäßig "left"
• align - (optional) legt die Ausrichtung der Steuerelemente innerhalb der Steuerelementgruppe fest. Standardmäßig "between"
• compact - (optional) legt den kompakten Modus fest, entfernt Abstände und Rahmen. Standardmäßig false

Service-Eigenschaften

• $properties - (optional) ermöglicht das Überschreiben von Werten der Basissteuerelemente innerhalb eines komplexen Steuerelements. Sie können die folgenden Elemente des Steuerelements Pointer view basierend auf den Basissteuerelementen konfigurieren:
  • backArrow - (toggleGroup) legt den Pfeiltyp am Ende der Verbindungslinie fest
  • forwardArrow - (toggleGroup) legt den Pfeiltyp am Anfang der Verbindungslinie fest

Beispiel

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                $line: [
                    {
                        type: "pointerView",
                        disabled: true
                    }
                ]
            }
        }
    }
});
