Arrange

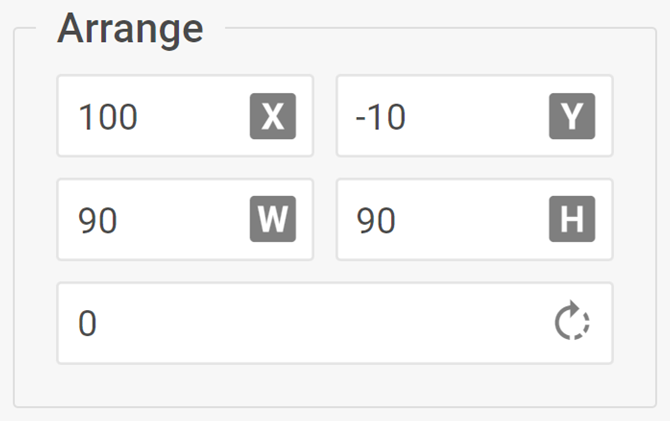

Diagram 요소의 너비, 높이, 회전 각도, x 및 y 속성을 편집하기 위한 복합 컨트롤입니다.

정보

Arrange 컨트롤은 Diagram editor의 default 모드에서 line 및 lineTitle 요소를 제외한 모든 요소에 사용할 수 있습니다.

사용법

{
    type: "arrange",

    hidden?: boolean, // 기본값: false
    disabled?: boolean, // 기본값: false

    css?: string,
    width?: string | number | "content", // 기본값: "content"
    height?: string | number | "content", // 기본값: "content"
    padding?: string | number, // 기본값: "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // 기본값: "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // 기본값: "start"
    compact?: boolean, // 기본값: false

    // 서비스 속성
    $properties?: object
}

설명

기본 속성

• type - (required) 컨트롤의 유형입니다. "arrange"로 설정하세요
• hidden - (optional) 컨트롤의 숨김 여부를 정의합니다. 기본값은 false
• disabled - (optional) 컨트롤의 활성화(false) 또는 비활성화(true) 여부를 정의합니다
• css - (optional) 컨트롤에 스타일 클래스를 추가합니다
• width - (optional) 컨트롤의 너비입니다. 기본값은 "content"
• height - (optional) 컨트롤의 높이입니다. 기본값은 "content"
• padding - (optional) 컨트롤 그룹 내부 콘텐츠의 여백을 설정합니다. 기본값은 "0 16px"
• label - (optional) 컨트롤의 레이블을 지정합니다
• labelAlignment - (optional) 컨트롤 레이블의 위치를 정의합니다. 기본값은 "left"
• align - (optional) 컨트롤 그룹 내부 컨트롤의 정렬을 설정합니다. 기본값은 "start"
• compact - (optional) 컴팩트 모드를 지정하며, 여백과 프레임을 제거합니다. 기본값은 false

서비스 속성

• $properties - (optional) 복합 컨트롤 내에서 기본 컨트롤의 값을 재정의할 수 있습니다. 기본 컨트롤을 기반으로 Arrange 컨트롤의 다음 요소를 구성할 수 있습니다:
  • x - (input) Diagram 요소의 x축 위치를 설정합니다
  • y - (input) Diagram 요소의 y축 위치를 설정합니다
  • width - (input) Diagram 요소의 너비(px)를 설정합니다
  • height - (input) Diagram 요소의 높이(px)를 설정합니다
  • angle - (input) Diagram 요소의 회전 각도를 설정합니다

예제

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                rectangle: [
                    {
                        type: "arrange",
                        disabled: true,
                        $properties: {
                            angle: { hidden: true } // "input" 기본 컨트롤의 구성
                        }
                    }
                ]
            }
        }
    }
});
