Arrange

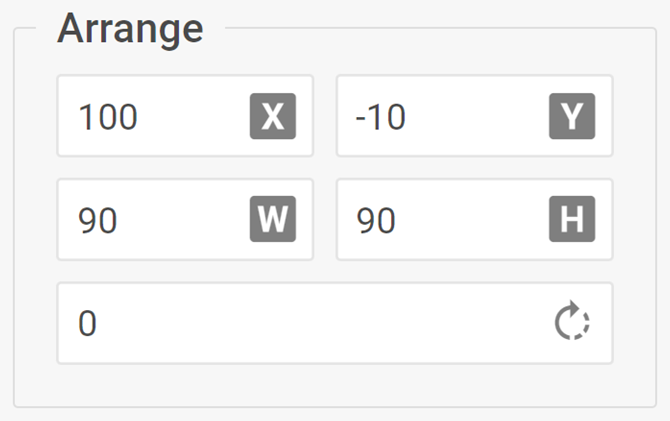

Комплексный элемент управления для редактирования ширины, высоты, угла поворота, координат x и y элемента Diagram

К сведению

Элемент управления Arrange доступен для всех элементов (кроме элементов line и lineTitle) в режиме default редактора Diagram.

Использование

{
    type: "arrange",

    hidden?: boolean, // по умолчанию false
    disabled?: boolean, // по умолчанию false

    css?: string,
    width?: string | number | "content", // по умолчанию "content"
    height?: string | number | "content", // по умолчанию "content"
    padding?: string | number, // по умолчанию "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // по умолчанию "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // по умолчанию "start"
    compact?: boolean, // по умолчанию false

    // служебные свойства
    $properties?: object
}

Описание

Основные свойства

• type - (обязательный) тип элемента управления. Установите значение "arrange"
• hidden - (опционально) определяет, скрыт ли элемент управления. По умолчанию - false
• disabled - (опционально) определяет, включён (false) или отключён (true) элемент управления
• css - (опционально) добавляет CSS-классы стилей к элементу управления
• width - (опционально) ширина элемента управления. По умолчанию - "content"
• height - (опционально) высота элемента управления. По умолчанию - "content"
• padding - (опционально) задаёт отступ для содержимого внутри группы элементов управления. По умолчанию - "0 16px"
• label - (опционально) задаёт метку для элемента управления
• labelAlignment - (опционально) определяет положение метки элемента управления. По умолчанию - "left"
• align - (опционально) задаёт выравнивание элементов управления внутри группы элементов управления. По умолчанию - "start"
• compact - (опционально) задаёт компактный режим, убирает отступы и рамку. По умолчанию - false

Служебные свойства

• $properties - (опционально) позволяет переопределить значения базовых элементов управления внутри комплексного элемента управления. Вы можете настроить следующие элементы Arrange на основе базовых элементов управления:
  • x - (input) задаёт положение элемента Diagram по оси x
  • y - (input) задаёт положение элемента Diagram по оси y
  • width - (input) задаёт ширину элемента Diagram (px)
  • height - (input) задаёт высоту элемента Diagram (px)
  • angle - (input) задаёт угол поворота элемента Diagram

Пример

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                rectangle: [
                    {
                        type: "arrange",
                        disabled: true,
                        $properties: {
                            angle: { hidden: true } // конфигурация базового элемента управления "input"
                        }
                    }
                ]
            }
        }
    }
});
