Arrange

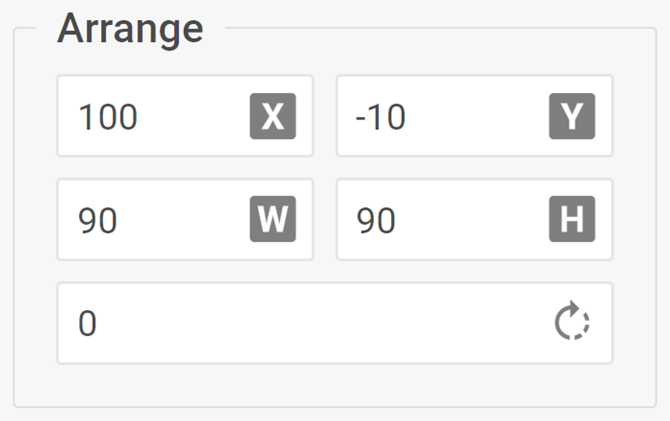

用于编辑 Diagram 元素的宽度、高度、旋转角度、x 和 y 属性的复杂控件

信息

Arrange 控件适用于 Diagram 编辑器 default 模式下的所有元素（line 和 lineTitle 元素除外）。

用法

{
    type: "arrange",

    hidden?: boolean, // 默认为 false
    disabled?: boolean, // 默认为 false

    css?: string,
    width?: string | number | "content", // 默认为 "content"
    height?: string | number | "content", // 默认为 "content"
    padding?: string | number, // 默认为 "0 16px"

    label?: string,
    labelAlignment?: "left" | "right" | "center", // 默认为 "left"
    align?: "start" | "center" | "end" | "between" | "around" | "evenly", // 默认为 "start"
    compact?: boolean, // 默认为 false

    // 服务属性
    $properties?: object
}

描述

基本属性

• type - （必需）控件的类型。将其设置为 "arrange"
• hidden - （可选）定义控件是否隐藏。默认值为 false
• disabled - （可选）定义控件是启用（false）还是禁用（true）
• css - （可选）为控件添加样式类
• width - （可选）控件的宽度。默认值为 "content"
• height - （可选）控件的高度。默认值为 "content"
• padding - （可选）设置控件组内内容的内边距。默认值为 "0 16px"
• label - （可选）指定控件的标签
• labelAlignment - （可选）定义控件标签的位置。默认值为 "left"
• align - （可选）设置控件组内控件的对齐方式。默认值为 "start"
• compact - （可选）指定紧凑模式，移除缩进和边框。默认值为 false

服务属性

• $properties - （可选）允许您在复杂控件内覆盖基本控件的值。您可以基于基本控件配置 Arrange 控件的以下元素：
  • x - （input）设置 Diagram 元素在 x 轴上的位置
  • y - （input）设置 Diagram 元素在 y 轴上的位置
  • width - （input）设置 Diagram 元素的宽度（px）
  • height - （input）设置 Diagram 元素的高度（px）
  • angle - （input）设置 Diagram 元素的旋转角度

示例

const editor= new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        editbar: {
            properties: {
                rectangle: [
                    {
                        type: "arrange",
                        disabled: true,
                        $properties: {
                            angle: { hidden: true } // configuration of the "input" basic control
                        }
                    }
                ]
            }
        }
    }
});
