DHTMLX Diagram 개요
DHTMLX Diagram은 객체, 개념 또는 생물 간의 관계를 도식, 차트, 조직도, 마인드맵 등과 같은 시각적 형태로 표시할 수 있는 클라이언트 사이드 차트 컴포넌트입니다. Diagram을 사용하면 복잡하고 방대한 정보를 간단하고 이해하기 쉬운 방식으로 표현할 수 있습니다.
기본 모드의 Diagram
DHTMLX Diagram은 미리 정의된 도형 세트와 커넥터를 사용하여 다양한 다이어그램을 만들고, 그 모양과 느낌을 자유롭게 실험할 수 있는 기능을 제공합니다.
원하는 유형의 도형을 선택하고 적절한 커넥터로 연결하여, 특정 프로세스를 구성하는 일련의 작업 순서를 보여주는 다양한 유형의 다이어그램을 다음과 같이 만들 수 있습니다.
| 데이터 계획 모델 | 수직 의사결정 트리 | 와이드 순서도 |
|---|---|---|
 |  |  |
| 의사결정 트리 | 액티비티 다이어그램 |
|---|---|
 |  |
사용자 지정 도형
직접 만든 도형 템플릿을 만들어 필요한 다이어그램을 자유롭게 디자인할 수 있습니다. 예를 들어 다음과 같이 잘 알려진 사용자 지정 다이어그램을 만들 수 있습니다.
| 라이프사이클 다이어그램 | 벤 다이어그램 템플릿 | UML 클래스 다이어그램 템플릿 |
|---|---|---|
 |  |  |
| 네트워크 다이어그램 템플릿 | 게임 레벨 및 위치 |
|---|---|
 |  |
그룹
Diagram의 요소인 그룹을 활용하여 도형을 다양한 방식으로 그룹화함으로써 단순하거나 더 복잡한 도식을 그릴 수 있습니다. 단일 수준 그룹과 중첩 그룹을 모두 만들고 모양과 동작을 구성할 수 있습니다. 자세한 내용은 그룹 문서를 확인하십시오.

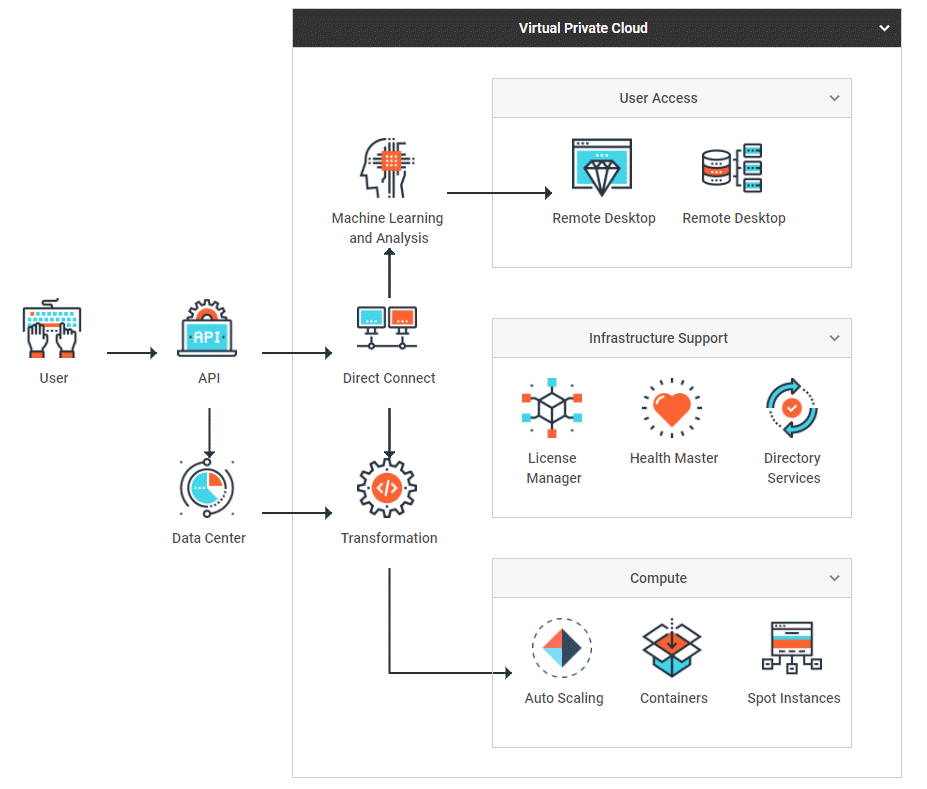

| Diagram Editor. 기본 모드. 가상 사설 클라우드 아키텍처 |
|---|
 |
스윔레인
DHTMLX Diagram 라이브러리의 스윔레인을 사용하면 모든 프로세스(비즈니스, 제조, 서비스 또는 기타)나 그 일부를 처음부터 끝까지 표현할 수 있습니다. 자세한 내용은 스윔레인 문서를 확인하십시오.

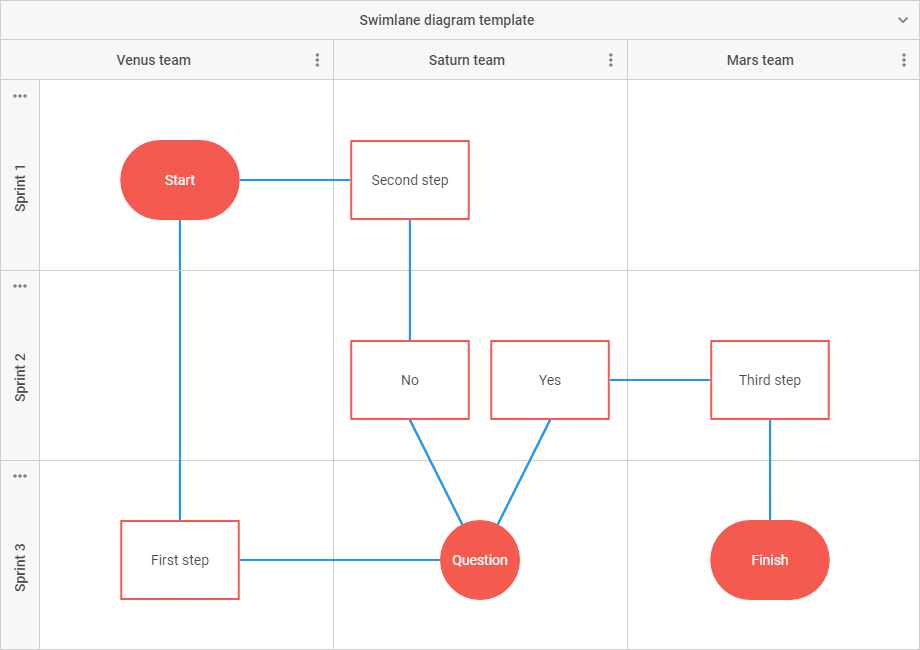

| Diagram. 기본 모드. 스윔레인 템플릿 |
|---|
 |
라인 제목
라인 제목은 Diagram의 기본 모드에서 사용할 수 있습니다. 라인을 더블 클릭하여 텍스트를 추가할 수 있습니다. 또한 더블 클릭으로 텍스트를 편집할 수도 있습니다. 자세한 내용은 LineTitles 문서를 확인하십시오.
조직도 모드의 Diagram
Diagram에는 도형을 계층적 순서로 라인으로 연결하여 표시하는 조직도 모드도 있습니다.
Assistant 및 partner 도형
모든 레벨의 부모 도형은 assistant 또는 partner 항목을 가질 수 있습니다. assistant 및 partner 도형은 부모 항목이 될 수 없습니다. assistant 및 partner 항목은 에디터에서 추가하거나 데이터 세트를 준비하여 추가할 수 있습니다.
계층적 순서에서 assistant 항목은 부모 도형과 자식 도형 사이에 표시됩니다.

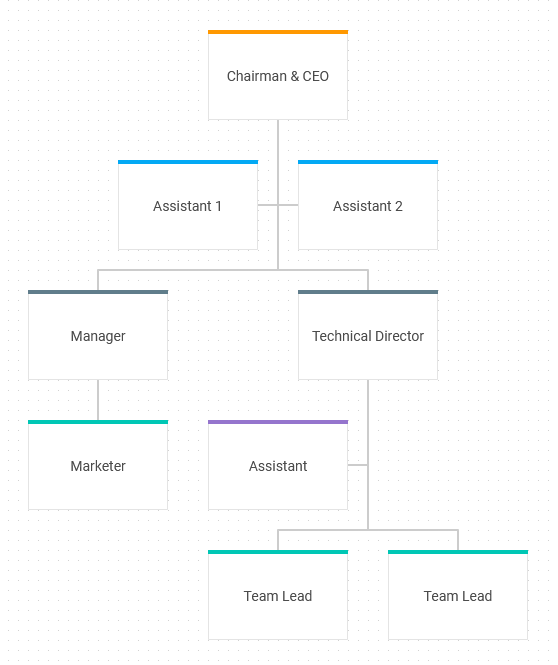

| Diagram editor. 조직도 모드. 기본 초기화 |
|---|
 |
부모 도형과 partner 항목 간의 연결은 항상 수평입니다. 또한 부모에 partner 항목을 추가하면, 연결이 이전에 수직이었더라도 부모 도형과 모든 자식 도형 간의 연결이 수평이 됩니다.
partner 도형은 가계도를 만드는 데 매우 유용합니다.
관련 샘플: Diagram editor. 조직도 모드. 가계도
다음은 부모 도형이 1개, 2개, 3개, 4개의 partner를 가질 때 연결이 어떻게 보이는지에 대한 예입니다.
| Partner 1개 | Partner 2개 |
|---|---|
 |  |
| Partner 3개 | Partner 4개 |
|---|---|
 |  |
사용자 지정 도형
의료 기관의 계층적 조직 구조를 표현하는 다이어그램을 만들기 위해 사용자 지정 도형을 추가하는 예입니다.

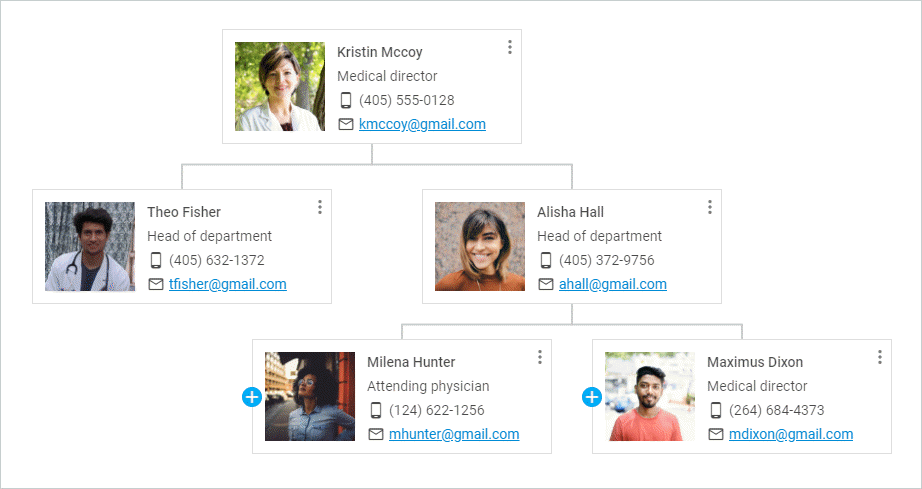

| Diagram Editor. 조직도 모드. 의료 계층 구조 다이어그램 템플릿 |
|---|
 |
마인드맵 모드의 Diagram
마인드맵 모드는 하위 주제의 가지로 둘러싸인 핵심 주제나 아이디어를 표현하는 데 사용됩니다.

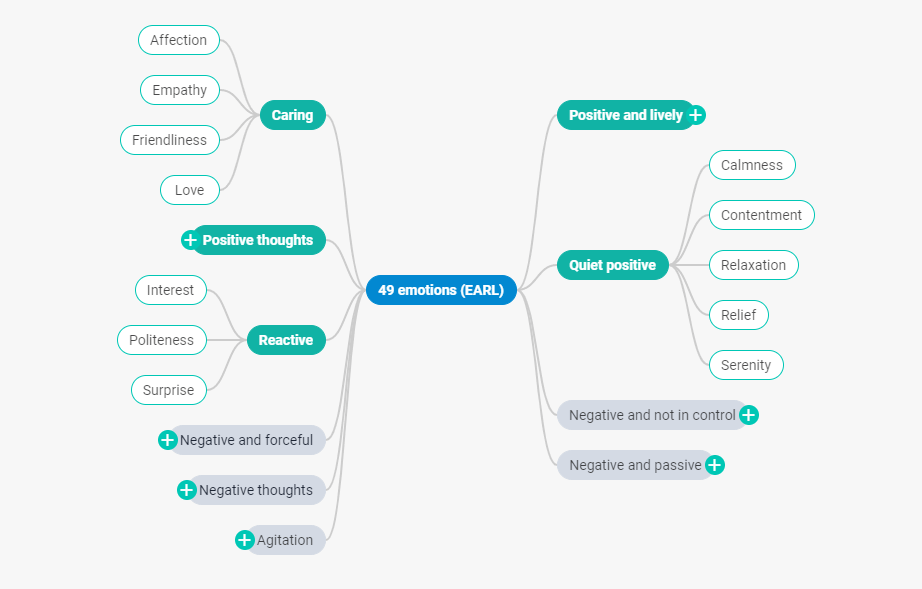

| Diagram. 마인드맵 모드. 감정 마인드맵 |
|---|
 |
도형은 곡선으로 연결되며 다이어그램의 중심 도형을 중심으로 배치됩니다.
사용자 지정 도형
다이어그램의 마인드맵 모드에 사용자 지정 템플릿을 추가하여 사이트맵을 만드는 예입니다.
PERT 모드의 Diagram
PERT 모드는 작업과 프로젝트의 순서 및 그 사이의 연결을 시각화하는 데 사용됩니다. 또한 임계 경로를 파악하고 프로젝트를 계획하는 데도 유용합니다.
PERT 모드의 Diagram은 DHTMLX Gantt 데이터 구조를 사용하며, 이를 통해 구성 요소 간의 간편한 상호작용이 가능합니다. Gantt 데이터 세트를 로드하면 PERT 모드의 Diagram이 작업과 프로젝트 간의 연결을 기반으로 자동으로 정렬됩니다.
PERT Diagram과 DHTMLX Gantt 통합
다음은 PERT 모드의 Diagram과 Gantt 차트를 통합하는 예입니다.
도형 검색
DHTMLX Diagram은 Diagram 작업을 더 편리하게 만들기 위해 적용할 수 있는 API 세트를 제공합니다. 예를 들어, 대규모 다이어그램 작업을 간소화하는 데 도움이 되는 도형 검색 기능을 구현할 수 있습니다.
Diagram 배율
확대/축소 템플릿을 다이어그램에 적용하여 확대하거나 축소함으로써 모양을 변경할 수 있습니다. 또한 사용자가 선택한 도형에 대한 자세한 정보를 얻을 수 있도록 할 수도 있습니다.
다음 단계
이제 애플리케이션에서 DHTMLX Diagram Editor를 사용하는 방법을 알아볼 수 있습니다. 이 도구에 대해 자세히 알아보려면 Diagram Editor 개요를 읽어보십시오.
