기본 도형 세트

DHTMLX Diagram 라이브러리는 다이어그램을 구축하는 데 사용할 수 있는 도형 세트를 제공합니다. 각 Diagram 모드(기본, 조직도, 마인드맵, PERT)에는 도형 유형의 기본 세트가 있습니다.

팁

어떤 모드로 초기화된 다이어그램에도 임의의 유형의 도형을 추가할 수 있습니다. 다이어그램에 로드할 데이터 세트를 준비할 때 도형 객체 내 type 어트리뷰트의 값으로 필요한 도형의 이름을 사용하세요.

도형 객체의 전체 구성 속성 목록을 참조하세요.

기본 모드의 도형​

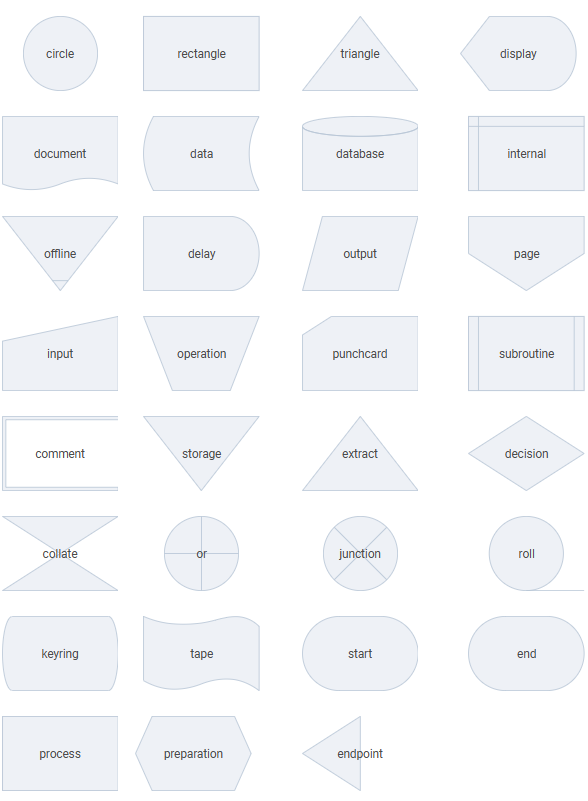

Diagram의 default 모드에서 기본 세트에는 플로우차트 도형이 포함됩니다. 사용 가능한 플로우차트 도형 유형을 확인하세요:

또한 다이어그램에서 도형으로 사용되고 다른 도형에 연결될 수 있는 단순 텍스트를 나타내는 "text" 항목도 있습니다.

관련 샘플: Diagram Editor. 기본 모드. 와이드 플로우차트

노트

기본 모드에서 Diagram의 도형을 그룹화할 수 있습니다. 관련 가이드를 확인하세요.

속성​

default Diagram 모드의 도형 전용 구성 속성과 플로우 도형과 "text" 항목 전용 구성 속성을 확인하세요.

조직도 모드의 도형​

Diagram의 조직도 모드에서 기본 세트에는 "card"와 "img-card"의 두 가지 도형 유형이 포함됩니다.

"card" 유형의 각 도형에는 텍스트와 색상이 있는 헤더 라인이 있습니다. 동일한 레벨에 위치한 도형은 동일한 색상의 헤더를 가집니다. 아래의 조직도 유형 다이어그램에 "card" 도형의 예가 표시되어 있습니다:

관련 샘플: Diagram. 조직도 모드. 기본 초기화

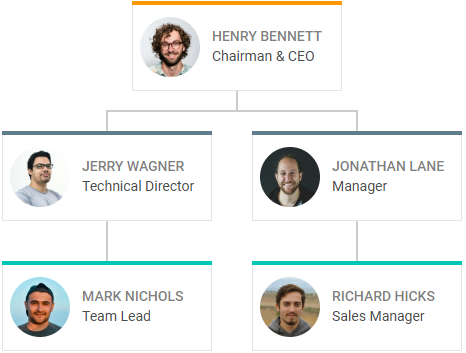

"img-card" 유형은 이미지가 있는 도형을 추가하는 데 사용할 수 있습니다. 도형 객체의 img 어트리뷰트를 통해 카드에 이미지를 반드시 제공하세요. 다음 조직도 다이어그램은 "img-card" 유형의 도형으로 구성되어 있습니다:

관련 샘플: Diagram editor. 조직도 모드. 기본 초기화

속성​

조직도 Diagram 모드의 도형, "card" 도형 및 "img-card" 도형 전용 구성 속성을 확인하세요.

마인드맵 모드의 도형​

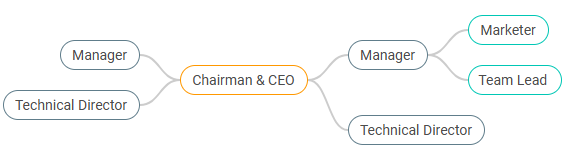

Diagram의 mindmap 모드에서는 "topic" 유형의 도형이 기본 도형입니다. 각 도형에는 텍스트와 색상이 있는 테두리가 있습니다. 외곽선의 색상은 도형이 속한 레벨에 따라 달라집니다. 다음 마인드맵 유형 다이어그램에 "topic" 도형의 예가 나와 있습니다:

관련 샘플: Diagram. 마인드맵 모드. 기본 초기화

속성​

mindmap Diagram 모드의 도형과 "topic" 도형 전용 구성 속성을 확인하세요.

PERT 모드의 도형​

Diagram의 PERT 모드에서 기본 도형 유형은 다음과 같습니다:

  • "task" 유형 - 헤더가 있고 날짜와 기간을 표시하는 도형입니다:

  • "milestone" 유형 - 기간이 없으며 프로젝트의 주요 시점을 나타내는 도형입니다:

관련 샘플: Diagram. PERT 차트. 초기화

속성​

"task" 도형, "milestone" 도형 및 "project" 그룹 전용 구성 속성을 확인하세요.

도형 유형 설정​

도형의 유형을 설정하려면, 다이어그램에 로드할 관련 JSON 구조를 준비할 때 도형 객체 내에서 type 속성을 사용하세요:

const data = [
    { "id": 1, "x": 280, "y": 0, "text": "Start", "type": "start" },
    { "id": 2, "x": 280, "y": 120, "text": "Read N", "type": "output" },
    { "id": 3, "x": 280, "y": 240, "text": "M=1\nF=2", "type": "process" },
    { "id": 4, "x": 280, "y": 360, "text": "F=F*M", "type": "process" },
    { "id": 5, "x": 280, "y": 480, "text": "Is M=N?", "type": "decision" }
];
노트

도형 객체의 전체 구성 속성 목록을 참조하세요. 기본 세트의 도형에 대한 데이터 객체를 생성할 때는 사용자 지정 속성을 추가하지 마세요. 사용자 지정 속성을 추가하려면 사용자 지정 도형을 생성해야 합니다.

기본 도형 유형 설정​

다이어그램 구성 객체의 defaultShapeType 어트리뷰트를 통해 모든 도형의 기본 유형을 설정할 수도 있습니다:

const diagram = new dhx.Diagram("diagram_container", {
    type: "default", // type: "org" | type: "mindmap" | type: "pert"
    defaultShapeType: "rectangle"
});
diagram.data.parse(data);

도형의 구성 객체에 type 속성이 없는 경우 이 값이 적용됩니다.
