Integration mit Angular
Sie sollten mit den grundlegenden Konzepten und Mustern von Angular vertraut sein, um diese Dokumentation zu nutzen. Um Ihr Wissen aufzufrischen, lesen Sie bitte die Angular-Dokumentation.
Der DHTMLX Diagram Editor ist mit Angular kompatibel. Wir haben Codebeispiele vorbereitet, die zeigen, wie Sie den DHTMLX Diagram Editor mit Angular verwenden können. Weitere Informationen finden Sie im entsprechenden Beispiel auf GitHub.
Erstellen eines Projekts
Bevor Sie ein neues Projekt erstellen, installieren Sie Angular CLI und Node.js.
Erstellen Sie mit der Angular CLI ein neues Projekt my-angular-diagram-app. Führen Sie dazu den folgenden Befehl aus:
ng new my-angular-diagram-app
Wenn Sie dieser Anleitung folgen möchten, deaktivieren Sie beim Erstellen einer neuen Angular-App das serverseitige Rendering (SSR) und die statische Website-Generierung (SSG/Prerendering)!
Der obige Befehl installiert alle erforderlichen Tools, sodass Sie keine weiteren Befehle ausführen müssen.
Installation der Abhängigkeiten
Wechseln Sie anschließend in das App-Verzeichnis:
cd my-angular-diagram-app
Installieren Sie die Abhängigkeiten und starten Sie den Dev-Server. Verwenden Sie dazu den Paketmanager yarn:
yarn
yarn start
Die App sollte nun auf einem localhost laufen (zum Beispiel unter http://localhost:3000).
Erstellen des Diagram Editors
Jetzt sollten Sie sich den Quellcode des DHTMLX Diagram Editors besorgen. Stoppen Sie zunächst die App und fahren Sie mit der Installation des Diagram-Editor-Pakets fort.
Schritt 1. Paketinstallation
Laden Sie das Diagram-Testpaket herunter und befolgen Sie die in der README-Datei beschriebenen Schritte. Beachten Sie, dass der Diagram Editor in der Testversion nur 30 Tage lang verfügbar ist.
Schritt 2. Erstellung der Komponente
Jetzt müssen Sie eine Angular-Komponente erstellen, um den Diagram Editor in die Anwendung einzubinden. Erstellen Sie den Ordner diagram-editor im Verzeichnis src/app/, fügen Sie darin eine neue Datei hinzu und benennen Sie sie diagram-editor.component.ts. Führen Sie anschließend die unten beschriebenen Schritte aus.
Quelldateien importieren
Öffnen Sie die Datei und importieren Sie die Quelldateien des Diagram Editors. Beachten Sie Folgendes:
- wenn Sie die PRO-Version verwenden und das Diagram-Editor-Paket aus einem lokalen Ordner installieren, sieht der importierte Pfad folgendermaßen aus:
import { DiagramEditor } from 'dhx-diagram-package';
- wenn Sie die Testversion von Diagram verwenden, geben Sie den folgenden Pfad an:
import { DiagramEditor } from '@dhx/trial-diagram';
In diesem Tutorial erfahren Sie, wie Sie die Testversion von Diagram konfigurieren.
Container festlegen und Diagram Editor initialisieren
Um den Diagram Editor auf der Seite anzuzeigen, müssen Sie den Container festlegen, in dem die Komponente gerendert wird, und den Diagram Editor mit dem entsprechenden Konstruktor initialisieren:
import { DiagramEditor } from "@dhx/trial-diagram";
import { IDefaultEditorConfig } from "@dhx/trial-diagram/codebase/types/ts-diagram-editor";
import { Component, ElementRef, OnInit, ViewChild, OnDestroy, ViewEncapsulation } from '@angular/core';
@Component({
encapsulation: ViewEncapsulation.None,
selector: 'diagram-editor', // ein Vorlagenname, der in der Datei "app.component.ts" als <diagram-editor/> verwendet wird
styleUrls: ['./diagram-editor.component.css'], // eine CSS-Datei einbinden
template: `<div #container class = "widget"></div>`
})
export class DiagramEditorComponent implements OnInit, OnDestroy {
// Container für den Diagram Editor initialisieren
@ViewChild('container', { static: true }) editor_container!: ElementRef;
private _diagram_editor!: DiagramEditor;
ngOnInit() {
// die Diagram-Editor-Komponente initialisieren
this._diagram_editor = new DiagramEditor( this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
}
ngOnDestroy() {
this._diagram_editor.destructor(); // Diagram Editor zerstören
}
}
Styles hinzufügen
Um den Diagram Editor korrekt anzuzeigen, müssen Sie die entsprechenden Styles bereitstellen. Erstellen Sie dazu die Datei diagram-editor.component.css im Verzeichnis src/app/diagram-editor/ und legen Sie die wichtigen Styles für den Diagram Editor und seinen Container fest:
/* Diagram-Editor-Styles importieren */
@import "@dhx/trial-diagram/codebase/diagram.min.css";
/* Styles für die Startseite festlegen */
html,
body {
height: 100%;
padding: 0;
margin: 0;
}
/* Styles für den Diagram-Editor-Container festlegen */
.widget {
height: 100%;
width: 100%;
}
Daten laden
Um Daten in den Diagram Editor einzufügen, müssen Sie einen Datensatz bereitstellen. Sie können die Datei data.ts im Verzeichnis src/app/diagram-editor/ erstellen und einige Daten hinzufügen:
export function getData() {
return [
{ id: 1, x: 880, y: 105, text: "Does user remember his password?", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
{ id: 2, x: 1080, y: 125, width: 50, "height": 50, text: "XOR", type: "circle", lineHeight: 18, fontColor: "#fff", fill: "#7D8495", stroke: "#7D8495" },
{ id: 3, x: 1160, y: 40, text: "User forgets his password", type: "preparation", lineHeight: 18, fontColor: "#fff", fill: "#33B579", stroke: "#33B579" },
{ id: 3.1, x: 1340, y: 40, text: "Send an E-mail with new password", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
{ id: 3.2, x: 1520, y: 40, text: "E-mail sent", type: "preparation", fontColor: "#fff", lineHeight: 18, fill: "#33B579", stroke: "#33B579" },
{ id: 4, x: 1160, y: 180, text: "User remembers his password", type: "preparation", lineHeight: 18, fontColor: "#fff", fill: "#33B579", stroke: "#33B579" },
{ id: 5, x: 1340, y: 180, text: "User types in login and password", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
// weitere Daten
{ from: 1, to: 2, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 3, type: "dash", toSide: "bottom", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 7.5, type: "dash", fromSide: "bottom", toSide: "top", backArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 3.2, type: "dash", fromSide: "top", toSide: "top", stroke: "#7D8495" },
{ from: 3, to: 3.1, type: "line", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 3.1, to: 3.2, type: "line", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 4, type: "dash", toSide: "top", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 4, to: 5, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 5, to: 6, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
// weitere Daten
]
}
Öffnen Sie anschließend die Datei diagram-editor.component.ts. Importieren Sie die Datei mit den Daten und wenden Sie sie mithilfe der Methode parse() innerhalb der Methode ngOnInit() an, wie unten gezeigt.
import { DiagramEditor } from "@dhx/trial-diagram";
import { IDefaultEditorConfig } from "@dhx/trial-diagram/codebase/types/ts-diagram-editor";
import { getData } from "./data"; // Daten importieren
import { Component, ElementRef, OnInit, ViewChild, OnDestroy, ViewEncapsulation } from '@angular/core';
@Component({
encapsulation: ViewEncapsulation.None,
selector: 'diagram-editor',
styleUrls: ['./diagram-editor.component.css'],
template: `<div #container class = "widget"></div>`
})
export class DiagramEditorComponent implements OnInit, OnDestroy {
@ViewChild('container', { static: true }) editor_container!: ElementRef;
private _diagram_editor!: DiagramEditor;
ngOnInit() {
const data = getData(); // Dateneigenschaft initialisieren
this._diagram_editor = new DiagramEditor( this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
this._diagram_editor.parse(data);
}
ngOnDestroy() {
this._diagram_editor.destructor();
}
}
Die Diagram-Editor-Komponente ist nun einsatzbereit. Sobald das Element zur Seite hinzugefügt wird, initialisiert es den Diagram Editor mit den Daten. Sie können außerdem die erforderlichen Konfigurationseinstellungen angeben. Besuchen Sie unsere Diagram Editor API-Dokumentation, um die vollständige Liste der verfügbaren Eigenschaften einzusehen.
Events verarbeiten
Wenn ein Benutzer eine Aktion im Diagram Editor ausführt, löst dies ein Event aus. Sie können diese Events nutzen, um die Aktion zu erkennen und den gewünschten Code dafür auszuführen. Siehe die vollständige Liste der Events.
Öffnen Sie die Datei diagram-editor.component.ts und ergänzen Sie die Methode ngOnInit() wie folgt:
// ...
ngOnInit() {
this._diagram_editor = new DiagramEditor(this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
this._diagram_editor.events.on("zoomIn", (step) => {
console.log("The diagram in the editor is zoomed in. The step is" + step);
});
}
ngOnDestroy() {
this._diagram_editor.destructor();
}
Schritt 3. Diagram Editor in die App einbinden
Um die DiagramEditorComponent in die App einzubinden, öffnen Sie die Datei src/app/app.component.ts und ersetzen Sie den Standardcode durch den folgenden:
import { Component } from "@angular/core";
@Component({
selector: "app-root",
template: `<diagram-editor/>` // eine Vorlage, die in der Datei "diagram-editor.component.ts" erstellt wurde
})
export class AppComponent {
name = "";
}
Erstellen Sie anschließend die Datei app.module.ts im Verzeichnis src/app/ und geben Sie die DiagramEditorComponent wie unten gezeigt an:
import { NgModule } from "@angular/core";
import { BrowserModule } from "@angular/platform-browser";
import { AppComponent } from "./app.component";
import { DiagramEditorComponent } from "./diagram-editor/diagram-editor.component";
@NgModule({
declarations: [AppComponent, DiagramEditorComponent],
imports: [BrowserModule],
bootstrap: [AppComponent]
})
export class AppModule {}
Der letzte Schritt besteht darin, die Datei src/main.ts zu öffnen und den vorhandenen Code durch den folgenden zu ersetzen:
import { platformBrowserDynamic } from "@angular/platform-browser-dynamic";
import { AppModule } from "./app/app.module";
platformBrowserDynamic()
.bootstrapModule(AppModule)
.catch((err) => console.error(err));

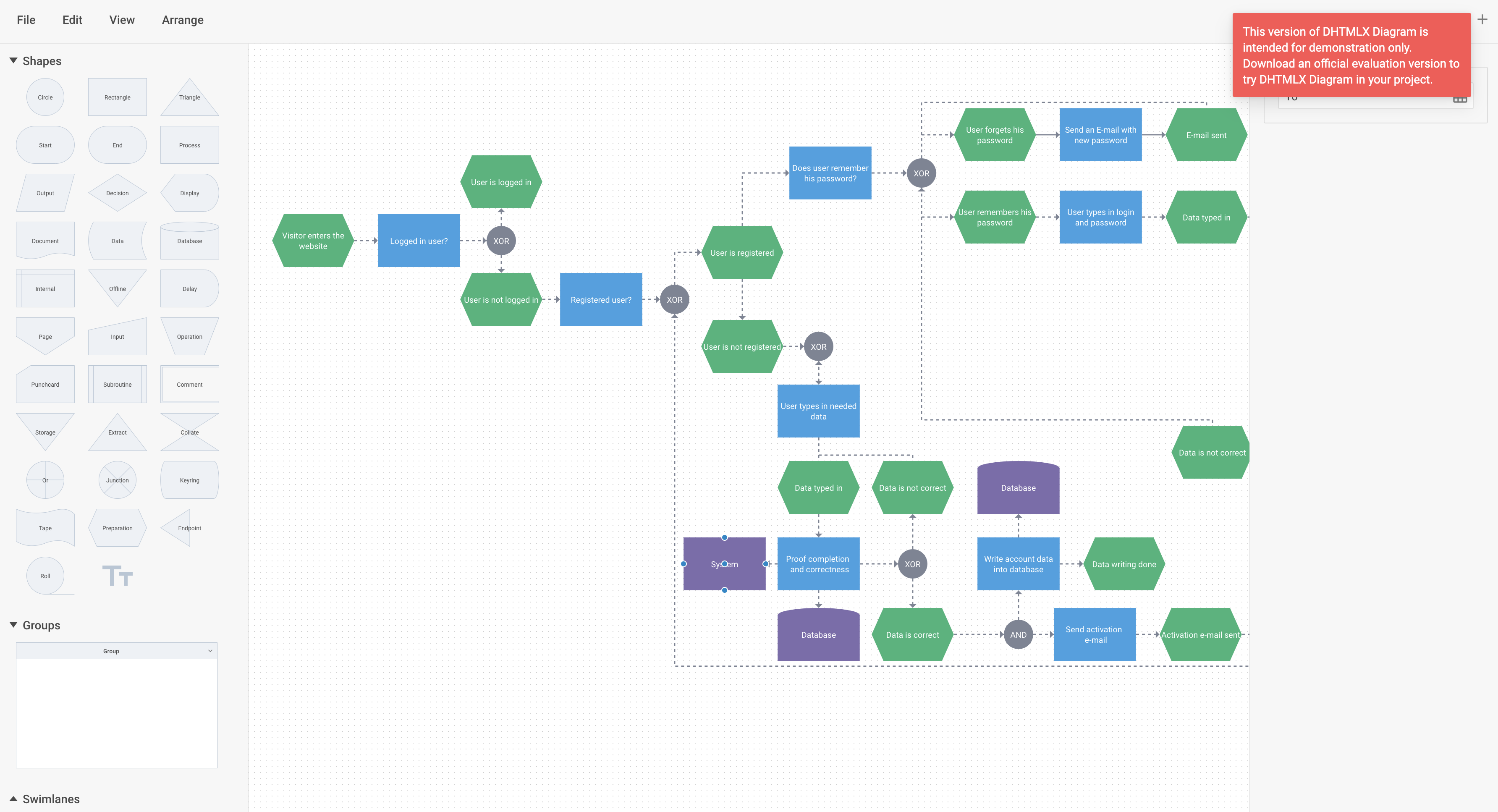

Danach können Sie die App starten, um den mit Daten geladenen Diagram Editor auf einer Seite zu sehen.
Jetzt wissen Sie, wie Sie den DHTMLX Diagram Editor mit Angular integrieren. Sie können den Code an Ihre spezifischen Anforderungen anpassen. Das vollständige Beispiel finden Sie auf GitHub.
