Angular와의 통합
이 문서를 사용하려면 Angular의 기본 개념과 패턴에 익숙해야 합니다. 지식을 되짚어 보려면 Angular 문서를 참고하세요.
DHTMLX Diagram Editor는 Angular와 호환됩니다. DHTMLX Diagram Editor를 Angular와 함께 사용하는 방법에 대한 코드 예제를 준비했습니다. 자세한 내용은 해당 GitHub 예제를 참고하세요.
프로젝트 생성
새 프로젝트를 생성하기 전에 Angular CLI와 Node.js를 설치하세요.
Angular CLI를 사용하여 새 my-angular-diagram-app 프로젝트를 생성합니다. 이를 위해 다음 명령을 실행하세요.
ng new my-angular-diagram-app
이 가이드를 따르려면 새 Angular 앱을 생성할 때 서버 사이드 렌더링(SSR)과 정적 사이트 생성(SSG/Prerendering)을 비활성화하세요!
위 명령은 필요한 모든 도구를 설치하므로 추가 명령을 실행할 필요가 없습니다.
종속성 설치
그런 다음 앱 디렉터리로 이동합니다.
cd my-angular-diagram-app
종속성을 설치하고 개발 서버를 시작합니다. 이를 위해 yarn 패키지 관리자를 사용하세요.
yarn
yarn start
앱은 로컬호스트에서 실행되어야 합니다(예: http://localhost:3000).
Diagram Editor 생성
이제 DHTMLX Diagram Editor 소스 코드를 받아야 합니다. 먼저 앱을 중지하고 Diagram Editor 패키지 설치를 진행하세요.
1단계. 패키지 설치
평가판 Diagram 패키지를 다운로드하고 README 파일에 언급된 단계를 따르세요. 평가판 Diagram Editor는 30일 동안만 사용할 수 있습니다.
2단계. 컴포넌트 생성
이제 애플리케이션에 Diagram Editor를 추가하기 위한 Angular 컴포넌트를 생성해야 합니다. src/app/ 디렉터리에 diagram-editor 폴더를 생성하고, 그 안에 새 파일을 추가한 다음 diagram-editor.component.ts로 이름을 지정하세요. 그런 다음 아래 설명된 단계를 완료하세요.
소스 파일 가져오기
파일을 열고 Diagram Editor 소스 파일을 가져옵니다. 참고 사항:
- PRO 버전을 사용하고 로컬 폴더에서 Diagram Editor 패키지를 설치하는 경우, 가져오기 경로는 다음과 같습니다.
import { DiagramEditor } from 'dhx-diagram-package';
- Diagram의 평가판 버전을 사용하는 경우, 다음 경로를 지정하세요.
import { DiagramEditor } from '@dhx/trial-diagram';
이 튜토리얼에서는 Diagram의 평가판(trial) 버전을 구성하는 방법을 확인할 수 있습니다.
컨테이너 설정 및 Diagram Editor 초기화
페이지에 Diagram Editor를 표시하려면 컴포넌트를 렌더링할 컨테이너를 설정하고 해당 생성자를 사용하여 Diagram Editor를 초기화해야 합니다.
import { DiagramEditor } from "@dhx/trial-diagram";
import { IDefaultEditorConfig } from "@dhx/trial-diagram/codebase/types/ts-diagram-editor";
import { Component, ElementRef, OnInit, ViewChild, OnDestroy, ViewEncapsulation } from '@angular/core';
@Component({
encapsulation: ViewEncapsulation.None,
selector: 'diagram-editor', // "app.component.ts" 파일에서 <diagram-editor/>로 사용되는 템플릿 이름
styleUrls: ['./diagram-editor.component.css'], // css 파일 포함
template: `<div #container class = "widget"></div>`
})
export class DiagramEditorComponent implements OnInit, OnDestroy {
// Diagram Editor의 컨테이너 초기화
@ViewChild('container', { static: true }) editor_container!: ElementRef;
private _diagram_editor!: DiagramEditor;
ngOnInit() {
// Diagram Editor 컴포넌트 초기화
this._diagram_editor = new DiagramEditor( this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
}
ngOnDestroy() {
this._diagram_editor.destructor(); // Diagram Editor 소멸
}
}
스타일 추가
Diagram Editor를 올바르게 표시하려면 해당 스타일을 제공해야 합니다. 이를 위해 src/app/diagram-editor/ 디렉터리에 diagram-editor.component.css 파일을 생성하고 Diagram Editor와 그 컨테이너에 대한 중요한 스타일을 지정할 수 있습니다.
/* Diagram Editor 스타일 가져오기 */
@import "@dhx/trial-diagram/codebase/diagram.min.css";
/* 초기 페이지의 스타일 지정 */
html,
body {
height: 100%;
padding: 0;
margin: 0;
}
/* Diagram Editor 컨테이너의 스타일 지정 */
.widget {
height: 100%;
width: 100%;
}
데이터 로드
Diagram Editor에 데이터를 추가하려면 데이터 세트를 제공해야 합니다. src/app/diagram-editor/ 디렉터리에 data.ts 파일을 생성하고 데이터를 추가할 수 있습니다.
export function getData() {
return [
{ id: 1, x: 880, y: 105, text: "Does user remember his password?", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
{ id: 2, x: 1080, y: 125, width: 50, "height": 50, text: "XOR", type: "circle", lineHeight: 18, fontColor: "#fff", fill: "#7D8495", stroke: "#7D8495" },
{ id: 3, x: 1160, y: 40, text: "User forgets his password", type: "preparation", lineHeight: 18, fontColor: "#fff", fill: "#33B579", stroke: "#33B579" },
{ id: 3.1, x: 1340, y: 40, text: "Send an E-mail with new password", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
{ id: 3.2, x: 1520, y: 40, text: "E-mail sent", type: "preparation", fontColor: "#fff", lineHeight: 18, fill: "#33B579", stroke: "#33B579" },
{ id: 4, x: 1160, y: 180, text: "User remembers his password", type: "preparation", lineHeight: 18, fontColor: "#fff", fill: "#33B579", stroke: "#33B579" },
{ id: 5, x: 1340, y: 180, text: "User types in login and password", type: "process", lineHeight: 18, fontColor: "#fff", fill: "#3DA0E3", stroke: "#3DA0E3" },
// 기타 데이터
{ from: 1, to: 2, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 3, type: "dash", toSide: "bottom", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 7.5, type: "dash", fromSide: "bottom", toSide: "top", backArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 3.2, type: "dash", fromSide: "top", toSide: "top", stroke: "#7D8495" },
{ from: 3, to: 3.1, type: "line", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 3.1, to: 3.2, type: "line", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 2, to: 4, type: "dash", toSide: "top", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 4, to: 5, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
{ from: 5, to: 6, type: "dash", forwardArrow: "filled", stroke: "#7D8495" },
// 기타 데이터
]
}
그런 다음 diagram-editor.component.ts 파일을 엽니다. 데이터가 포함된 파일을 가져와서 아래와 같이 ngOnInit() 메서드 내에서 parse() 메서드를 사용하여 적용하세요.
import { DiagramEditor } from "@dhx/trial-diagram";
import { IDefaultEditorConfig } from "@dhx/trial-diagram/codebase/types/ts-diagram-editor";
import { getData } from "./data"; // 데이터 가져오기
import { Component, ElementRef, OnInit, ViewChild, OnDestroy, ViewEncapsulation } from '@angular/core';
@Component({
encapsulation: ViewEncapsulation.None,
selector: 'diagram-editor',
styleUrls: ['./diagram-editor.component.css'],
template: `<div #container class = "widget"></div>`
})
export class DiagramEditorComponent implements OnInit, OnDestroy {
@ViewChild('container', { static: true }) editor_container!: ElementRef;
private _diagram_editor!: DiagramEditor;
ngOnInit() {
const data = getData(); // 데이터 속성 초기화
this._diagram_editor = new DiagramEditor( this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
this._diagram_editor.parse(data);
}
ngOnDestroy() {
this._diagram_editor.destructor();
}
}
이제 Diagram Editor 컴포넌트를 사용할 준비가 되었습니다. 요소가 페이지에 추가되면 데이터와 함께 Diagram Editor가 초기화됩니다. 필요한 구성 설정도 제공할 수 있습니다. 사용 가능한 전체 속성 목록을 확인하려면 Diagram Editor API 문서를 방문하세요.
이벤트 처리
사용자가 Diagram Editor에서 어떤 동작을 수행하면 이벤트가 호출됩니다. 이러한 이벤트를 사용하여 동작을 감지하고 원하는 코드를 실행할 수 있습니다. 전체 이벤트 목록을 확인하세요.
diagram-editor.component.ts 파일을 열고 다음과 같이 ngOnInit() 메서드를 완성하세요.
// ...
ngOnInit() {
this._diagram_editor = new DiagramEditor(this.editor_container.nativeElement, { type: "default" } as IDefaultEditorConfig);
this._diagram_editor.events.on("zoomIn", (step) => {
console.log("The diagram in the editor is zoomed in. The step is" + step);
});
}
ngOnDestroy() {
this._diagram_editor.destructor();
}
3단계. 앱에 Diagram Editor 추가
앱에 DiagramEditorComponent를 추가하려면 src/app/app.component.ts 파일을 열고 기본 코드를 다음 코드로 바꾸세요.
import { Component } from "@angular/core";
@Component({
selector: "app-root",
template: `<diagram-editor/>` // "diagram-editor.component.ts" 파일에서 생성된 템플릿
})
export class AppComponent {
name = "";
}
그런 다음 src/app/ 디렉터리에 app.module.ts 파일을 생성하고 아래와 같이 DiagramEditorComponent를 지정하세요.
import { NgModule } from "@angular/core";
import { BrowserModule } from "@angular/platform-browser";
import { AppComponent } from "./app.component";
import { DiagramEditorComponent } from "./diagram-editor/diagram-editor.component";
@NgModule({
declarations: [AppComponent, DiagramEditorComponent],
imports: [BrowserModule],
bootstrap: [AppComponent]
})
export class AppModule {}
마지막 단계는 src/main.ts 파일을 열고 기존 코드를 다음 코드로 바꾸는 것입니다.
import { platformBrowserDynamic } from "@angular/platform-browser-dynamic";
import { AppModule } from "./app/app.module";
platformBrowserDynamic()
.bootstrapModule(AppModule)
.catch((err) => console.error(err));

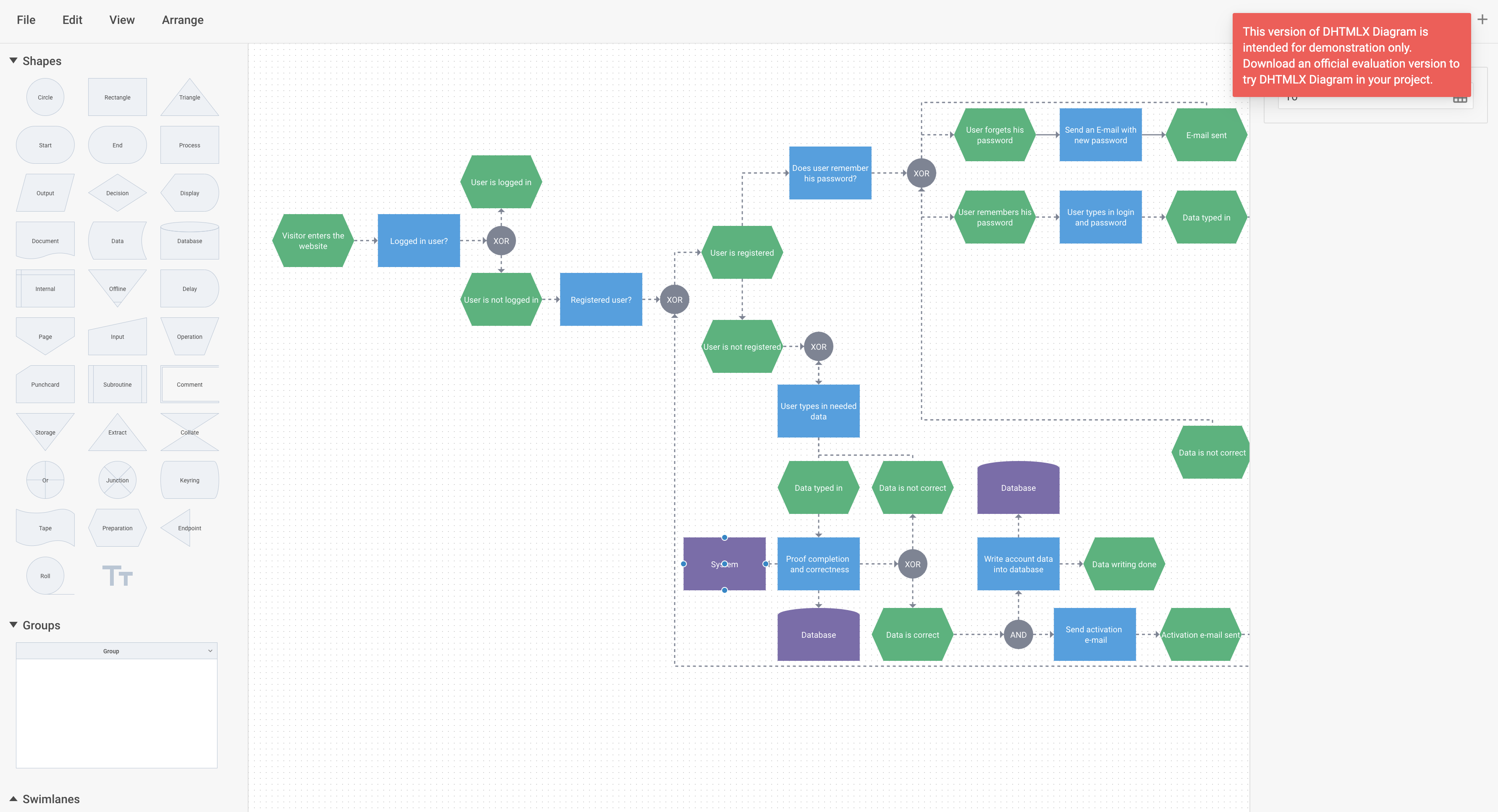

그 후 앱을 시작하면 페이지에 데이터와 함께 로드된 Diagram Editor를 확인할 수 있습니다.
이제 DHTMLX Diagram Editor를 Angular와 통합하는 방법을 알게 되었습니다. 특정 요구 사항에 따라 코드를 사용자 정의할 수 있습니다. 최종 예제는 GitHub에서 확인할 수 있습니다.
