Elemente manipulieren

Sie können Diagram-Elemente über den Diagram Editor manipulieren. Dieser Artikel beschreibt, wie Sie die Elemente von DHTMLX Diagram über die API der Komponente manipulieren können.

Übersicht

Dieser Artikel enthält Abschnitte zu folgenden Themen:

• wie Sie Formen automatisch in hierarchischer Reihenfolge anordnen;
• wie Sie eine Reihe von Operationen mit Elementen durchführen, insbesondere:
  • Elemente hinzufügen/aktualisieren/löschen;
  • prüfen, ob ein Element vorhanden ist, und es abrufen;
  • ein Element auswählen;
  • zu einem gewünschten Element scrollen, um es sichtbar zu machen, wenn sich viele Elemente im Diagram befinden;
  • Elemente ein-/ausklappen;
  • Elemente finden, die bestimmten Kriterien entsprechen;
  • Diagram filtern, um bestimmte Elemente darzustellen;
• wie Sie das Drag-and-Drop von untergeordneten Elementen einer Gruppe verwalten;
• wie Sie mit der Swimlane und ihren Zellen arbeiten, nämlich:
  • die aktive Swimlane festlegen/zurücksetzen;
  • den Subheader-Typ einer Swimlane abrufen;
  • eine Spalte/Zeile hinzufügen/entfernen/verschieben;
  • die ID/den Index einer Zelle abrufen und prüfen, welche Aktionen für die Zelle möglich sind.

Formen automatisch anordnen

Die Bibliothek bietet Ihnen die Möglichkeit, eine automatische Platzierung für Formen und Verbinder des im Default-Modus initialisierten Diagram zu implementieren. Die automatische Platzierung ermöglicht Ihnen Folgendes:

• verbundene Formen sofort in symmetrischer Reihenfolge zu platzieren;
• im JSON-Format geladene oder vom Server geladene Daten in einer hierarchischen Struktur anzuordnen.

Um die automatische Platzierung durchzuführen, verwenden Sie die Methode autoPlace(). Die Methode kann einen Parameter entgegennehmen:

• config - (object) optional, ein Objekt mit Konfigurationseinstellungen für die automatische Platzierung. Das Objekt kann die folgenden Eigenschaften enthalten:
  • mode - (string) optional, der Modus für die Verbindung von Formen, "direct" (Standard) oder "edges"
  • graphPadding - (number) optional, legt den Abstand zwischen unverbundenen Diagrams fest, standardmäßig 200
  • placeMode - (string) optional, legt den Platzierungsmodus der Formen fest, "orthogonal" (Standard) oder "radial"
  • itemPadding - (number) optional, minimaler Abstand zwischen Elementen (Mindestwert ist 1), standardmäßig 20
  • levelPadding - (number) optional, minimaler Abstand zwischen Hierarchieebenen (Mindestwert ist 1), standardmäßig 20

Hinweis

Die Methode autoPlace() funktioniert nur im Default-Modus des Diagram und nur für Formen. Die automatische Platzierung funktioniert nicht, wenn Sie Gruppen oder Swimlanes verwenden.

const diagram = new dhx.Diagram("diagram_container");
diagram.data.parse(data);

diagram.autoPlace({
    mode: "edges",
    graphPadding: 100,
    placeMode: "radial",
    itemPadding: 10,
    levelPadding: 10
});

Verwandtes Beispiel: Diagram. Standardmodus. Automatische Platzierung

Wenn Sie der Methode den Parameter nicht übergeben, werden die Standardeinstellungen angewendet.

const diagram = new dhx.Diagram("diagram_container");
diagram.data.parse(data);

diagram.autoPlace();

Außerdem können Sie die Einstellungen für die automatische Platzierung über die Konfigurationsoption autoplacement von Diagram festlegen und die Methode autoPlace() anwenden. Das folgende Beispiel zeigt, wie Sie mithilfe der automatischen Platzierung einen radialen Datensatz generieren und anordnen.

const diagram = new dhx.Diagram("diagram_container", {
    scale: 0.3,
    autoplacement: {
        placeMode: "radial",
        mode: "direct"
    }
});

diagram.data.parse(getNodes(120, 5));

diagram.autoPlace({
    itemPadding: 10,
    levelPadding: 10,
    graphPadding: 100,
});

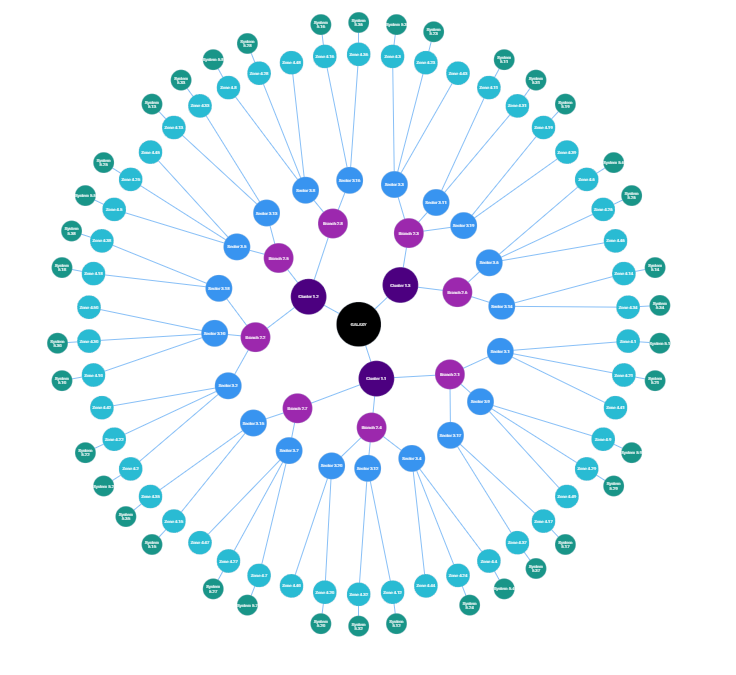

Verwandtes Beispiel: Diagram. Standardmodus. Anordnen eines generierten radialen Datensatzes mit automatischer Platzierung

Ein Element hinzufügen

Um ein neues Element in ein Diagram einzufügen, wenden Sie die Methode add() des data-Objekts an.

diagram.data.add({ id: "3.2", text: "New Item", parent: "3" });

Im Beispiel haben wir ein neues Formobjekt mit den folgenden Attributen hinzugefügt:

• id - (string|number) die eindeutige ID einer Form
• text - (string) der Text, der in einer Form dargestellt wird
• parent - (string|number) die ID der übergeordneten Form

Alle verfügbaren Eigenschaften von Formobjekten finden Sie im API-Abschnitt.

Verwandtes Beispiel: Diagram. Daten. Element hinzufügen/löschen

Ein Element abrufen

Sie können das Objekt eines Elements abrufen, indem Sie seine ID an die Methode getItem() des data-Objekts übergeben. Zum Beispiel:

const shape = diagram.data.getItem(1);

Nachdem Sie ein Element abgerufen haben, können Sie wie folgt auf seine ursprünglichen Eigenschaften zugreifen:

const shape = diagram.data.getItem(1);
const text = shape.text;

Die ID eines Elements abrufen

Wenn die ID eines Elements unbekannt ist, können Sie sie mit der Methode getId() abrufen. Die Methode nimmt den Index des Elements als Parameter entgegen:

const id = diagram.data.getId(0); // -> gibt "1" zurück

Den Index eines Elements abrufen

Sie können den Index eines Elements abrufen, indem Sie seine ID an die Methode getIndex() übergeben:

const id = diagram.data.getIndex("1"); // -> gibt 0 zurück

Elemente löschen

Ein einzelnes Element löschen

Um ein nicht mehr benötigtes Element zu löschen, verwenden Sie die Methode remove() des data-Objekts und übergeben Sie die ID des betreffenden Elements als Parameter:

diagram.data.remove("3.2");

Hinweis

Wenn das Diagram im Org-Chart- oder Mindmap-Modus initialisiert wurde, werden beim Löschen einer Form auch ihre Verbinder und alle untergeordneten Formen entfernt.

Alle Elemente löschen

Bei Bedarf können Sie das Diagram leeren, indem Sie alle Elemente auf einmal löschen. Verwenden Sie dazu die Methode removeAll() des data-Objekts:

diagram.data.removeAll();

Verwandtes Beispiel: Diagram. Daten. Element hinzufügen/löschen

Ein Element aktualisieren

Mit Hilfe der Methode update() des data-Objekts können Sie das Aussehen und den Inhalt eines Elements aktualisieren:

diagram.data.update("1", { text: "Some new text" });

Sie müssen zwei Parameter übergeben:

• id - (string|number) die ID des Elements
• config - (object) ein Objekt mit aktualisierten Konfigurationseigenschaften

Verwandtes Beispiel: Diagram. Daten. Element aktualisieren

Vorhandensein eines Elements prüfen

Sie können prüfen, ob ein Element im Diagram vorhanden ist, indem Sie die Methode exists() der data-Sammlung verwenden. Die Methode nimmt die ID des Elements als Parameter entgegen und gibt true zurück, wenn das Element vorhanden ist:

const shapeExists = diagram.data.exists("1");

Elemente auswählen

Ein Element auswählen

Um Elemente auszuwählen, müssen Sie zunächst die Auswahl aktivieren und anschließend die Methode add() des selection-Objekts aufrufen, um ein gewünschtes Element auszuwählen.

// ein Diagram muss mit der Option "select:true" erstellt werden
const diagram = new dhx.Diagram("diagram_container", {
    select: true
});
// Daten laden
diagram.data.parse(data);

diagram.selection.add({ id: "1" }); // -> gibt true zurück, wenn das Element ausgewählt wurde
console.log(diagram.selection.getIds()); // -> ["1"]

// fügt das Element mit der ID:"2" zu den bereits ausgewählten Elementen hinzu
diagram.selection.add({ id: "2", join: true });
console.log(diagram.selection.getIds()); // -> ["1", "2"]

// entfernt die zuvor ausgewählten Elemente und fügt das Element mit der ID:"3" hinzu
diagram.selection.add({ id: "3" });
console.log(diagram.selection.getIds()); // -> ["3"]

Die Methode nimmt als Argument ein Objekt mit den folgenden Parametern entgegen:

• id - (erforderlich) die ID des Elements, das der Auswahlliste hinzugefügt werden soll
• join - (optional) der Modus für das Hinzufügen des ausgewählten Elements zur Auswahlliste. Ist der Parameter auf false gesetzt oder wird er nicht übergeben, werden die zuvor zur Auswahlliste hinzugefügten Elemente zurückgesetzt
• batch - (optional) die Liste der auszuwählenden Elemente (falls im Voraus bekannt)

Die Methode gibt zurück:

• true, wenn sich das Element nicht in der Liste befand und erfolgreich hinzugefügt wurde
• false, wenn das Element aus irgendeinem Grund nicht zur Liste hinzugefügt wurde, z. B. weil es bereits zur Liste hinzugefügt worden war

Auswahl eines Elements aufheben

Um ein Element aus der Auswahlliste zu entfernen, verwenden Sie die Methode remove() des selection-Objekts:

console.log(diagram.selection.getIds()); // -> ["1", "2", "3"]
diagram.selection.remove({ id: "3" }); // -> gibt true zurück, wenn die Auswahl des Elements aufgehoben wurde
console.log(diagram.selection.getIds()); // -> ["1", "2"]

Die Methode kann als Parameter ein Objekt mit der ID des zu deselektierenden Elements entgegennehmen. Sie gibt true zurück, wenn das Element erfolgreich aus der Auswahlliste entfernt wurde.

Sie können die Methode auch ohne Argumente aufrufen, um die Auswahlliste wie folgt zu leeren:

console.log(diagram.selection.getIds()); // -> ["1", "2", "3"]
// entfernt alle Elemente aus der Auswahlliste
diagram.selection.remove();
console.log(diagram.selection.getIds()); // -> []

IDs der ausgewählten Elemente abrufen

Mit der Methode getIds() des selection-Objekts können Sie die Liste der IDs der aktuell ausgewählten Elemente abrufen:

const ids = diagram.selection.getIds(); // -> ["1", "1.1" ...] or []

Die Methode gibt ein Array mit den IDs der ausgewählten Elemente und Unterelemente zurück oder ein leeres Array, wenn aktuell keine Elemente ausgewählt sind.

Objekt eines ausgewählten Elements abrufen

Sie können das Objekt eines ausgewählten Elements mit der Methode getItem() des selection-Objekts abrufen. Die Methode kann als Argument ein Objekt mit dem folgenden Parameter entgegennehmen:

• id - (erforderlich) - die ID des betreffenden Elements

Sie können die Methode auch ohne den Parameter aufrufen, um das Objekt des zuletzt ausgewählten Elements abzurufen. Die folgenden Beispiele veranschaulichen die Funktionsweise der Methode:

// ein Diagram muss mit der Option "select:true" erstellt werden
const diagram = new dhx.Diagram("diagram_container", {
    select: true
});
// Daten laden
diagram.data.parse(data);

console.log(diagram.selection.getIds()); // -> ["1", "2", "3"]
// das zuletzt ausgewählte Element abrufen
const item = diagram.selection.getItem();
// -> {id: "3", text: "Technical Director", title: "Jerry Wagner"}

// das ausgewählte Element anhand der ID abrufen
const item = diagram.selection.getItem({ id: "1" });
// -> {id: "1", text: "Chairman & CEO", title: "Henry Bennett"}

// Versuch, ein Element abzurufen, das sich nicht in der Auswahlliste befindet
const item = diagram.selection.getItem({ id: "4" });
// -> gibt undefined zurück, da sich kein Element mit der angegebenen ID in der Auswahlliste befindet

Auswahlliste leeren

Wenn Sie die Auswahlliste leeren müssen, ohne Events auszulösen, verwenden Sie die Methode clear():

diagram.selection.clear();

Prüfen, ob ein Element ausgewählt ist

Sie können über die API prüfen, ob ein Element in der Liste der ausgewählten Diagram-Elemente vorhanden ist. Verwenden Sie dazu die Methode includes() des selection-Objekts:

diagram.selection.getIds(); // -> ["1", "2", "3"]
diagram.selection.includes({ id: "1" }) // gibt true zurück
diagram.selection.includes({ id: "4" }) // gibt false zurück

Die Methode nimmt als Argument ein Objekt mit den folgenden Parametern entgegen:

• id - (string|number) erforderlich, die ID des zu prüfenden Elements

Verwandtes Beispiel: Diagram. Auswahl. Elementauswahl

Elemente ein-/ausklappen

Sie können eine Form mit untergeordneten Formen oder eine Gruppe/Swimlane über die entsprechenden API-Methoden ein- und ausklappen: expandItem() und collapseItem().

Beide Methoden nehmen zwei Parameter entgegen:

• id - (string|number) die ID des Elements
• dir - (string) optional, legt fest, auf welcher Seite die untergeordneten Elemente relativ zur übergeordneten Form ausgeblendet/eingeblendet werden: "left", "right"

// das Element mit der ID "3" erweitern
diagram.expandItem("3");

// das Element mit der ID "3" einklappen
diagram.collapseItem("3");

Hinweis

Das Attribut dir kann nur im Mindmap-Modus von Diagram verwendet werden (type:"mindmap").

const diagram = new dhx.Diagram("diagram_container", {
	type:"mindmap"
});
diagram.data.parse(data);

diagram.collapseItem("main", "left");
// oder
diagram.expandItem("main", "left");

Das gewünschte Element anzeigen

Wenn Sie ein großes Diagram mit vielen Elementen haben, können Sie das gewünschte Element sichtbar machen. Wenden Sie dazu die Methode showItem() an, die die ID eines Elements als Parameter entgegennimmt:

diagram.showItem("2.1");

Verwandtes Beispiel: Diagram. Inhalt scrollen

Weitere Informationen zum Scrollen in DHTMLX Diagram finden Sie hier.

Das gewünschte Element finden

Sie können die API der Diagram-Komponente verwenden, um das gewünschte Element im Diagram zu finden. Die Methode find() der data-Sammlung hilft Ihnen bei dieser Aufgabe. Die Methode nimmt die Suchkriterien als Parameter entgegen und gibt das erste Objekt der Form zurück, die den angegebenen Kriterien entspricht:

// Suche nach einer Form anhand des Attributschlüssels
const shape = diagram.data.find({by:"text",match:"Manager"});
// ->{id:"2",text:"Manager",title:"Mildred Kim",img:"../avatar-2.png",type:"card", …}

// Suche nach einer Form anhand einer Funktion
const shape = diagram.data.find((shape) => {
    if(shape.text==="Manager"||shape.text==="Marketer"){
        return true;
    }
});

Verwandtes Beispiel: Diagram. Daten. Erforderliche Form finden

Alle Elemente finden, die den Suchkriterien entsprechen

Sie können auch alle Elemente finden, die den festgelegten Kriterien entsprechen, indem Sie die Methode findAll() der data-Sammlung verwenden. Die Methode nimmt dieselben Parameter wie die Methode find() entgegen und gibt ein Array von Elementobjekten zurück:

// Suche nach Formen anhand des Attributschlüssels
const shapes = diagram.data.findAll({by:"text",match:"Manager"});

// Suche nach Formen anhand einer Funktion
const shapes = diagram.data.findAll((shapes) => {
    if(shapes.text==="Manager"||shapes.text==="Marketer"){
        return true;
    }
});
// ->{id:"2",text:"Manager",title:"Mildred Kim",img:"../avatar-2.png",type:"card", …}
// ->{id:"2.1",text:"Marketer",title:"Charles Little", img: "../avatar-4.png", …}

Elemente filtern

Sie können das Diagram filtern und nur die Elemente darstellen, die den Filterkriterien entsprechen. Verwenden Sie dazu die Methode filter() der data-Sammlung. Die Methode zeigt nur die gefilterten Elemente an und blendet den Rest aus.

Drag-and-Drop von Gruppenelementen

Die Standardeinstellungen einer Gruppe ermöglichen es Ihnen, untergeordnete Elemente innerhalb der Gruppe neu anzuordnen und Elemente zwischen Gruppen zu ziehen.

Bei Bedarf können Sie das Ziehen untergeordneter Elemente in andere Gruppen deaktivieren und festlegen, dass die Elemente nur innerhalb ihrer übergeordneten Gruppe gezogen werden können. Außerdem können Sie das Verhalten der Ränder der übergeordneten Gruppe anpassen und festlegen, ob sie sich erweitern sollen, wenn ein Benutzer ein untergeordnetes Element aus der Gruppe hinauszieht.

Weitere Details zur Konfiguration des Verhaltens von Gruppenelementen finden Sie im zugehörigen Artikel.

Arbeiten mit Swimlane-Zellen

Mit Hilfe der CellManager-API können Sie Swimlane-Zellen verwalten. Sie können beispielsweise Zellen als Zeilen oder Spalten hinzufügen, verschieben oder entfernen, Zellen validieren und vieles mehr.

Nehmen wir eine Swimlane mit der folgenden Konfiguration:

const data = [
    {
        type: "$swimlane",
        id: "main",
        height: 500,
        width: 600,
        layout: [
            [1, 2, 3],
            [4, 5, 6],
            [7, 8, 9]
        ],
        header: {
            text: "Swimlane",
            position: "top"
        },
        subHeaderRows: {
            headers:[
                { text: "Subheader 1", id: "s1" },
                { text: "Subheader 2", id: "s2" },
                { text: "Subheader 3", id: "s3" }
            ]
        }
    }
];

und betrachten wir, wie Sie die Zellen der Swimlane mit den verfügbaren API-Methoden bearbeiten können.

Aktive Swimlane festlegen/zurücksetzen

Um die Zellen einer Swimlane bearbeiten zu können, müssen Sie zunächst die aktive Swimlane festlegen. Dies können Sie entweder über die Methode setSwimlane() des cellManager-Objekts tun:

diagram.cellManager.setSwimlane("main");

oder über die Methode add() des selection-Objekts:

diagram.selection.add("main");

Nachdem Sie die Arbeit mit der Swimlane oder ihren Zellen abgeschlossen haben, können Sie die Methode resetSwimlane() des cellManager-Objekts anwenden, um die Auswahl der Swimlane aufzuheben:

diagram.cellManager.resetSwimlane();

Eine Spalte/Zeile hinzufügen

Sie können der Swimlane eine Reihe von Zellen entweder als Zeile oder als Spalte hinzufügen. Verwenden Sie dazu die Methode add() des cellManager-Objekts und übergeben Sie der Methode zwei Parameter:

• den Startindex der Position der Zelle, an der eine neue Spalte/Zeile hinzugefügt werden soll;
• die Richtung des Hinzufügens: "up" | "down" zum Hinzufügen einer Zeile, "left" | "right" zum Hinzufügen einer Spalte.

// fügt eine neue Zeile unter der angegebenen Zeile hinzu
diagram.cellManager.add(0, "down");

// fügt eine neue Spalte links von der angegebenen Spalte hinzu
diagram.cellManager.add(0, "left");

Eine Spalte/Zeile entfernen

Um eine Reihe von Zellen entweder als Zeile oder als Spalte aus der Swimlane zu entfernen, verwenden Sie die Methode remove() des cellManager-Objekts. Die Methode nimmt zwei Parameter entgegen:

• den Index der Position, ab der eine Spalte/Zeile entfernt werden soll;
• den Typ des zu entfernenden Elements: "col" | "row"

// entfernt die erste Zeile aus der Swimlane
diagram.cellManager.remove(0, "row");

// entfernt die zweite Spalte aus der Swimlane
diagram.cellManager.remove(1, "col");

Eine Spalte/Zeile verschieben

Sie können die Position einer Spalte oder Zeile in der Swimlane ändern, indem Sie die Methode move() des cellManager-Objekts anwenden. Die Methode ermöglicht es Ihnen, eine Spalte um eine Position nach rechts oder links oder eine Zeile um eine Position nach oben oder unten zu verschieben. Die Methode nimmt zwei Parameter entgegen:

• den Index der aktuellen Position der zu verschiebenden Spalte/Zeile
• die Richtung des Verschiebens: "up" | "down" zum Verschieben einer Zeile, "left" | "right" zum Verschieben einer Spalte

// verschiebt die erste Zeile um eine Position nach unten
diagram.cellManager.move(0, "down");

// verschiebt die dritte Spalte um eine Position nach links
diagram.cellManager.move(2, "left");

Zellen validieren

Sie können über die Methode validation() des cellManager-Objekts prüfen, ob Aktionen wie das Hinzufügen, Entfernen oder Verschieben von Zellen für die angegebene Zelle möglich sind:

// prüft, ob eine Zelle mit Index 0 nach unten verschoben werden kann
diagram.cellManager.validation(0, "down", "move"); // true

Den Subheader-Typ abrufen

Um den Typ des Subheaders einer Swimlane zurückzugeben, verwenden Sie die Methode getSubHeaderType() des cellManager-Objekts. Die Methode nimmt die ID eines Subheaders als Parameter entgegen:

diagram.cellManager.getSubHeaderType("s1"); // gibt "row" zurück

Die ID einer Zelle abrufen

Sie können die ID der ersten Zelle der Spalte/Zeile abrufen, zu der die Zelle gehört. Dies können Sie über die Methode getCellId() des cellManager-Objekts tun. Die Methode nimmt zwei Parameter entgegen:

• den Index der ersten Zelle einer Zeile/Spalte;
• den Typ des Elements: "col" | "row".

// gibt die ID der ersten Zelle der ersten Zeile zurück
diagram.cellManager.getCellId(0, "row"); // gibt 1 zurück

// gibt die ID der ersten Zelle der dritten Spalte zurück
diagram.cellManager.getCellId(2, "col"); // gibt 3 zurück

Sie können auch die ID der Zelle abrufen, zu der der Subheader gehört, indem Sie die Methode getSubHeaderCellId() des cellManager-Objekts verwenden. Die Methode nimmt die ID des Subheaders einer Swimlane als Parameter entgegen:

// gibt die ID der Zelle zurück, zu der der Subheader gehört
diagram.cellManager.getSubHeaderCellId("s2"); // gibt 4 zurück

Den Index einer Zelle abrufen

Wenn Sie den Index einer Zelle einer Swimlane abrufen müssen, verwenden Sie die Methode getCellIndex() des cellManager-Objekts. Die Methode nimmt zwei Parameter entgegen:

• die ID einer Zelle;
• den Typ des Elements: "col" | "row".

Hinweis

Alle Zellen, die zur selben Zeile (oder Spalte) gehören, haben denselben Index.

layout: [
    [1, 2, 3],
    [4, 5, 6],
    [7, 8, 9],
],

// gibt den Index der Zelle mit id=2 zurück, wenn die Zelle zu einer Spalte gehört
diagram.cellManager.getCellIndex(2, "col"); // gibt 1 zurück

// gibt den Index der Zelle mit id=5 zurück, wenn die Zelle zu einer Spalte gehört
diagram.cellManager.getCellIndex(8, "col"); // gibt 1 zurück

// gibt den Index der Zelle mit id=2 zurück, wenn die Zelle zu einer Zeile gehört
diagram.cellManager.getCellIndex(2, "row"); // gibt 0 zurück

// gibt den Index der Zelle mit id=5 zurück, wenn die Zelle zu einer Zeile gehört
diagram.cellManager.getCellIndex(8, "row"); // gibt 2 zurück

Sie können auch den Index der Zelle abrufen, zu der der Subheader gehört, indem Sie die Methode getSubHeaderCellIndex() des cellManager-Objekts verwenden. Die Methode nimmt die ID des Subheaders einer Swimlane als Parameter entgegen:

// gibt den Index der Zelle zurück, zu der der Subheader gehört
diagram.cellManager.getSubHeaderCellIndex("s2"); // gibt 1 zurück
