Inline-Bearbeitung

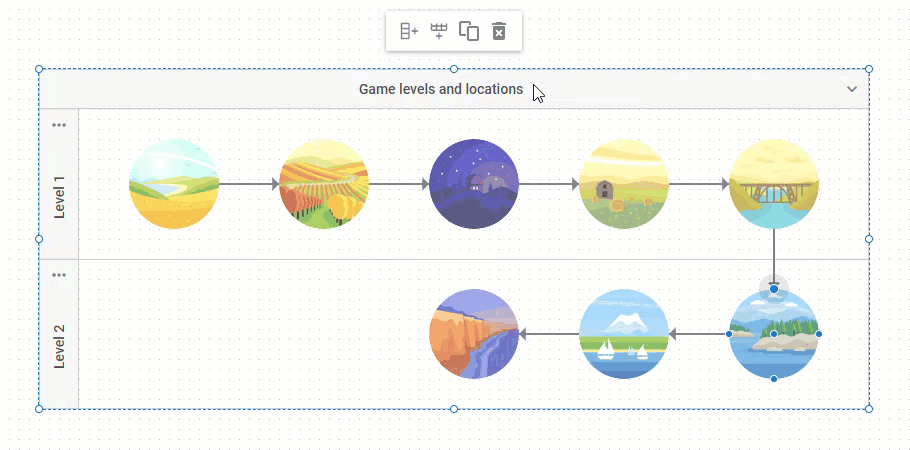

Mit der Inline-Bearbeitung können Sie den Textinhalt eines Diagrammelements durch Doppelklicken bearbeiten. Sie können die Elemente sowohl im Diagramm als auch im Editor bearbeiten.

Die Inline-Bearbeitung für Lines ist nur im Standardmodus von Diagram aktiviert.

Hinweis

Die Inline-Bearbeitung funktioniert nicht für benutzerdefinierte Shapes.

Die Funktion ist standardmäßig aktiviert. Um die Inline-Bearbeitung zu deaktivieren, setzen Sie die Eigenschaft editable des Elements, das Sie schreibgeschützt machen möchten, auf false.

Nachfolgend finden Sie Beispiele für das Deaktivieren der Inline-Bearbeitung für Diagrammelemente:

Line-Titel

Deaktivieren der Möglichkeit, den Textinhalt einer Line zu bearbeiten

const data = [
    // Konfigurieren der Shapes
    { "id": "shape_1", "type": "start", "x": 0, "text": "Start" },
    { "id": "shape_2", "type": "process", "x": 400, "text": "Step 1" },
    // Konfigurieren einer Line
    {
        "id": "line_1",
        "type": "line",
        "from": "shape_1",
        "to": "shape_2"
    },
    // Konfigurieren eines Line-Titels
    {
        "id": "title_1",
        "type": "lineTitle",
        "parent": "line_1",
        "text": "Some text",
        "editable": false // deaktiviert die Inline-Bearbeitung des Textelements einer Line
    }
];

Shapes

Deaktivieren der Möglichkeit, den Textinhalt eines Shapes zu bearbeiten

const data = [
    { "id": 1, "x": 280, "y": 0, "text": "Start", "type": "start", "editable": false}
];

Groups

Deaktivieren der Möglichkeit, den Textinhalt des Headers einer Group zu bearbeiten

const data = [
    {
        "type": "$group",
        "id": 1,
        "width": 400,
        "height": 200,
        "x": 0,
        "y": 0,
        "header": {
            "text": "Group 1",
            "editable": false
        }
    }
];

Swimlanes

Konfigurieren der Möglichkeit, den Textinhalt des Headers und der Subheader einer Swimlane zu bearbeiten

const data = [
    {
        "id": "main",
        "type": "$swimlane",
        "height": 730,
        "width": 1195,
        "header": {
            "closable": true,
            "text": "Waterfall diagram template",
            // deaktiviert die Inline-Bearbeitung für den Header
            "editable": false
        },
        "layout": [
            [1, 2, 3]
        ],
        "subHeaderCols": {
            "headers": [
                { "text": "September", "fill": "rgba(243, 92, 79, 0.4)" },
                // aktiviert die Inline-Bearbeitung für den Subheader
                { "text": "October", "fill": "rgba(155, 96, 248, 0.4)", "editable": true },
                { "text": "November", "fill": "rgba(255, 174, 18, 0.4)" }
            ],
            // deaktiviert die Inline-Bearbeitung für alle Subheader
            "editable": false
        }
    }
];

Tastenkombinationen

Der Inline-Text-Editor unterstützt die folgenden Tastenkombinationen:

Hotkey	Beschreibung
Ctrl+Enter (Win), CMD+Enter (macOS)	Öffnet den Inline-Text-Editor für das ausgewählte Element. Funktioniert als Alternative zum Doppelklicken. Gilt nur für Shapes mit einer bearbeitbaren Eigenschaft text.
Shift+Enter	Fügt einen Zeilenumbruch (\n) ein, während der Editor geöffnet bleibt.
Delete (Del), Backspace	Löscht das Zeichen an der Cursorposition. Löscht nicht das Element selbst.
Enter	Bestätigt den aktuellen Text und schließt den Editor. Da der Editor Änderungen dynamisch während der Eingabe übernimmt, markiert das Drücken von Enter den erfolgreichen Abschluss der Bearbeitung.
Escape	Verwirft alle nicht gespeicherten Änderungen und schließt den Editor, wobei der Text des Elements auf den Wert vor Beginn der Bearbeitung zurückgesetzt wird.

API-Events

Die Bibliothek enthält eine Reihe hilfreicher API-Events, mit denen Sie das Verhalten des Editors beim Öffnen/Schließen steuern sowie den Bearbeitungsprozess des Textes der Elemente kontrollieren können.
