甘特图界面

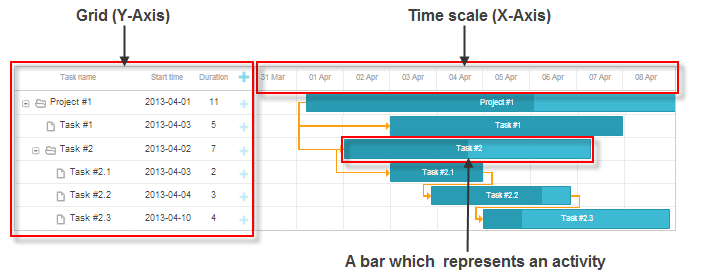

甘特图是展示一段时间内活动的最流行方式之一。

  • 图表中的每个活动都以条形显示。
  • 图表的 X 轴为时间轴。
  • 图表的 Y 轴为包含活动名称及其他相关信息的网格。网格的第一列是一个树形结构,用于展示任务的层级关系。您可以通过点击标题旁的“+”/“-”图标来展开或收起分支。注意,甘特图只显示树中已展开的任务。

任务管理

添加新任务

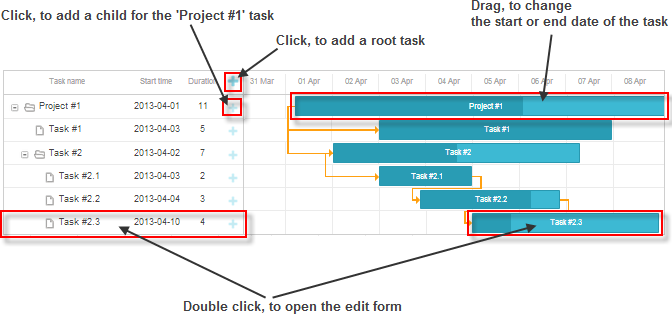

  • 若要添加根任务,请点击网格头部的“+”图标。
  • 若要添加子任务,请点击父任务行中的“+”图标。

编辑任务

  • 若要编辑任务,请在时间线上双击任务条,或在网格中双击任务记录。然后进行修改,并点击:“Save”保存更改,“Cancel”取消更改。
  • 若要更改任务的开始(结束)日期,请在时间线区域拖动任务。

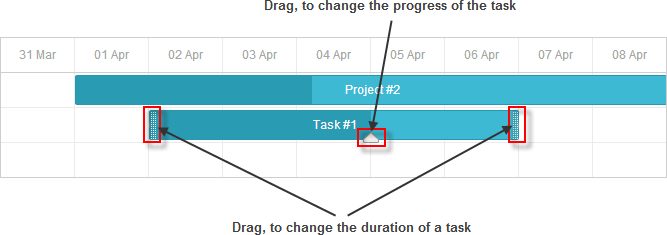

  • 若要更改任务的持续时间,将鼠标悬停在任务条上,然后拖动条的左侧或右侧边界。
  • 若要更改任务进度,将鼠标悬停在任务条上,然后拖动进度滑块。

删除任务

  • 若要删除任务,请在时间线上双击任务条,或在网格中双击任务记录。然后在打开的编辑表单中点击“Delete”。

依赖关系管理

添加新依赖

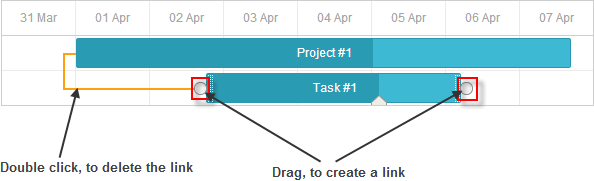

  • 若要为任务添加新依赖,将鼠标悬停在任务上,然后从任务开始(结束)处的圆形把手拖动到另一个任务的圆形把手上。

删除依赖

  • 若要删除依赖,双击该依赖线,在确认窗口中点击“Delete”。
