dhtmlxGantt 与 Python 集成

本指南将介绍如何使用 Django 4 框架和 RESTful API 后端创建基于 Python 的甘特图。

如果你在其他平台开发，也可以参考以下服务端集成教程：

完整源码可在 GitHub 获取。

前置条件

如果还未安装 Django，可参考以下安装指南：

步骤 1. 初始化项目

首先，打开你的项目文件夹，并通过以下命令创建一个新的 Django 项目：

django-admin startproject gantt_rest_python

接下来，将 gantt_rest_python 文件夹内容上移到当前目录，或进入该目录：

cd gantt_rest_python

验证基础配置是否生效，运行：

python manage.py runserver

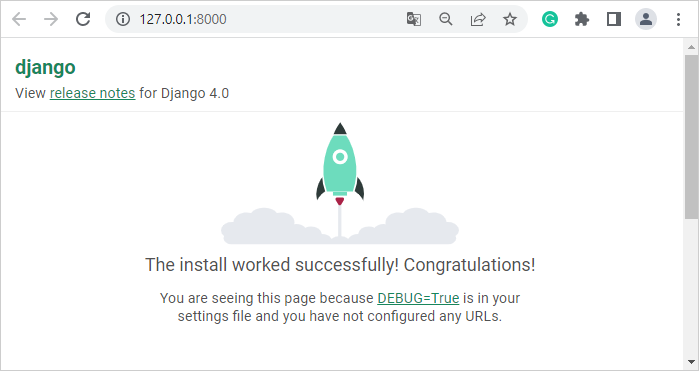

在浏览器中打开 http://localhost:8000，你应该能看到 Django 默认欢迎页面：

start_page

步骤 2. 在页面中添加 Gantt

首先为 Gantt 组件创建一个新的应用：

python manage.py startapp gantt

安装 REST 框架相关包：

pip install djangorestframework
pip install djangorestframework-jsonapi

在 gantt 文件夹下创建 static 和 templates 目录。

将 Gantt 包中的 codebase 文件夹复制到 static 目录下，并重命名为 gantt，以便清晰标识内容。

然后，在 templates/gantt 下创建 index.html 文件，并填入如下内容：

gantt/templates/gantt/index.html

<html>
    <head>
        {% load static %}
        <script src="{% static "gantt/dhtmlxgantt.js" %}" type="text/javascript">
        </script>
        <link rel="stylesheet" href="{% static "gantt/dhtmlxgantt.css" %}" />
    </head>
    <body>
        <div id="gantt_here" style='width:100%; height:500px;'>
        </div>
        <script>
        gantt.config.date_format = "%Y-%m-%d %H:%i";

        gantt.config.open_tree_initially = true;
        gantt.init("gantt_here");
        </script>
    </body>
</html>

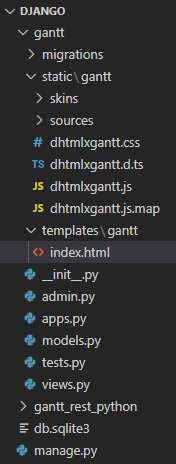

此时，项目文件夹结构应如下所示：

folder_structure

打开 gantt 文件夹下的 views.py，添加如下内容：

gantt/views.py

from django.shortcuts import render

def index(request):
    return render(request, 'gantt/index.html')

接下来，在 gantt 文件夹下创建 urls.py，内容如下：

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
]
urlpatterns = format_suffix_patterns(urlpatterns)

在 gantt_rest_python 文件夹下的 urls.py 文件中，更新 urlpatterns，引入 gantt 应用的路由：

gantt_rest_python/urls.py

from django.urls import include, re_path
from django.contrib import admin

urlpatterns = [
    re_path(r'', include('gantt.urls')),
]

为了让 Django 识别你的模板和静态文件，打开 gantt_rest_python 下的 settings.py，在顶部添加：

gantt_rest_python/settings.py

import os

找到 TEMPLATES 配置，将空的 DIRS 数组：

'DIRS': [],

替换为：

'DIRS': [os.path.join(BASE_DIR, 'gantt/templates')],

最后，在文件末尾添加以下内容，指定静态文件位置：

STATICFILES_DIRS = [os.path.join(BASE_DIR, "gantt/static")]


再次启动服务：

python manage.py runserver

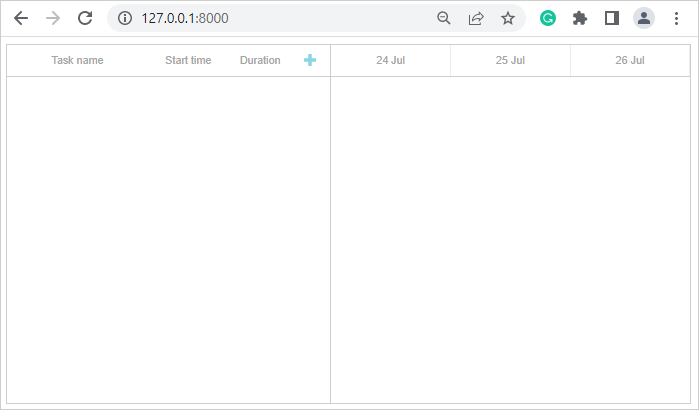

如果一切设置正确，页面会显示一个空的甘特图：

init_gantt

步骤 3. 加载数据

在 gantt_rest_python/settings.py 中，将 'rest_framework' 和 'gantt.apps.GanttConfig' 添加到 INSTALLED_APPS 列表，并配置 REST 框架选项：

gantt_rest_python/settings.py

INSTALLED_APPS = [
    'gantt.apps.GanttConfig',
    'django.contrib.admin',
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'rest_framework',
]

REST_FRAMEWORK = {
    'DEFAULT_PERMISSION_CLASSES': ('rest_framework.permissions.AllowAny',),
    'PAGE_SIZE': 10
}

由于 DHTMLX Gantt 使用绝对日期且不绑定时区，需禁用时区支持：

USE_TZ = False

在 gantt/models.py 中定义 Task 和 Link 模型：

gantt/models.py

from django.db import models

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)

class Link(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    source = models.CharField(max_length=100)
    target = models.CharField(max_length=100)
    type = models.CharField(max_length=100)
    lag = models.IntegerField(blank=True, default=0)

为新模型创建迁移文件：

python manage.py makemigrations gantt

应用迁移，更新数据库结构：

python manage.py migrate

如需添加一些初始数据，打开 Django shell：

python manage.py shell

在 shell 中，检查当前数据：

from gantt.models import Task
Task.objects.all()

from gantt.models import Link
Link.objects.all()

数据库为空时，可按如下方式添加任务和链接：

t1=Task(id="10",text="Project #1",start_date="2025-04-01 00:00",
    end_date="2025-04-03 00:00",duration=2,progress=0.5,parent="0")
t1.save()
t1=Task(id="1", text="Task #1",start_date="2025-04-01 00:00",
    end_date="2025-04-02 00:00", duration=1, progress=0.45, parent="10")
t1.save()
t1=Task(id="2", text="Task #2",start_date="2025-04-02 00:00",
    end_date="2025-04-03 00:00", duration=1, progress=0.15, parent="10")
t1.save()
t1=Task(id="20", text="Project #2",start_date="2025-04-03 00:00",
    end_date="2025-04-05 00:00", duration=2, progress=0.35, parent="0")
t1.save()
t1=Task(id="3", text="Task #3",start_date="2025-04-03 00:00",
    end_date="2025-04-04 00:00", duration=1, progress=0.85, parent="20")
t1.save()
t1=Task(id="4", text="Task #4",start_date="2025-04-04 00:00",
    end_date="2025-04-06 00:00", duration=1, progress=0.65, parent="20")
t1.save()

l1=Link(id="1",source="1",target="2",type="0",lag=0)
l1.save()
l1=Link(id="2",source="2",target="3",type="0",lag=0)
l1.save()
l1=Link(id="3",source="3",target="4",type="0",lag=0)
l1.save()

此时运行 Task.objects.all() 和 Link.objects.all() 应返回新添加的项目。

为处理序列化，在 gantt 文件夹下创建 serializers.py：

gantt/serializers.py

from .models import Task
from .models import Link
from rest_framework import serializers

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id','text','start_date','end_date','duration','progress','parent')


class LinkSerializer(serializers.ModelSerializer):

    class Meta:
        model = Link
        fields = ('id', 'source', 'target', 'type', 'lag')

在 gantt/views.py 中添加返回 gantt 数据的视图：

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response

def index(request):
    return render(request, 'gantt/index.html')


@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })

在 gantt/urls.py 中添加数据加载路由：

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

最后，在 gantt/templates/gantt/index.html 文件中添加以下内容，从服务器加载数据：

gantt/templates/gantt/index.html

gantt.load("/data/", "json");

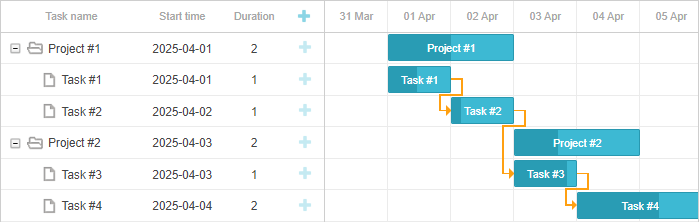

此时运行服务器，甘特图将会显示已填充的任务和链接：

gantt

步骤 4. 保存更改

如需支持保存更改，需要在 gantt/views.py 中添加对 POST、PUT 和 DELETE 方法的支持：

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response
from django.http import JsonResponse


def index(request):
    return render(request, 'gantt/index.html')

@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })


@api_view(['POST'])
def task_add(request):
    if request.method == 'POST':
        serializer = TaskSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            task = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': task.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def task_update(request, pk):
    try:
        task = Task.objects.get(pk=pk)
    except Task.DoesNotExist:
        return JsonResponse({'action':'error2'})

    if request.method == 'PUT':
        serializer = TaskSerializer(task, data=request.data)
        print(serializer)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        task.delete()
        return JsonResponse({'action':'deleted'})


@api_view(['POST'])
def link_add(request):
    if request.method == 'POST':
        serializer = LinkSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            link = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': link.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def link_update(request, pk):
    try:
        link = Link.objects.get(pk=pk)
    except Link.DoesNotExist:
        return JsonResponse({'action':'error'})

    if request.method == 'PUT':
        serializer = LinkSerializer(link, data=request.data)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        link.delete()
        return JsonResponse({'action':'deleted'})

在 gantt/urls.py 中添加对应路由：

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/task/(?P<pk>[0-9]+)$', views.task_update),
    re_path(r'^data/task', views.task_add),
    re_path(r'^data/link/(?P<pk>[0-9]+)$', views.link_update),
    re_path(r'^data/link', views.link_add),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

要将更改发送回服务器，在 gantt/templates/gantt/index.html 中启用 Data Processor：

gantt/templates/gantt/index.html

    var dp = new gantt.dataProcessor("/data/");
    dp.init(gantt);
    dp.setTransactionMode("REST");

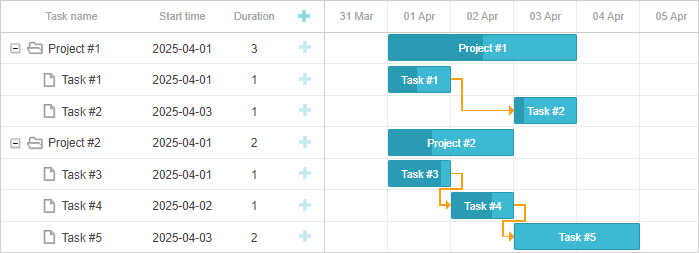

通过以上设置，添加、更新或删除任务和链接后，变更将被持久化。刷新页面后可看到已保存的数据：

saving_changes

任务顺序的存储

由于 DHTMLX Gantt 在客户端运行，不会自动存储任务顺序。顺序取决于 JSON 数据中的排列。可以在服务端排序后再发送给 Gantt。详细说明见此。

另一种方法是结合父任务和分支中的位置。父任务 ID 存储在 parent 字段，分支内的位置对应临时的 $local_index 属性。虽然更改 $local_index 不影响显示，但可用来追踪并保存任务顺序到专用属性。加载后按该属性排序。

首先，在 gantt/models.py 中为 Task 模型添加 sort_order 字段：

gantt/models.py

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)
    sort_order = models.IntegerField(default=0)

在 gantt/serializers.py 的序列化器中加入 sort_order：

gantt/serializers.py

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id', 'text', 'start_date', 'end_date', 'duration', 'progress',
            'parent', 'sort_order')

将更改应用到数据库：

python manage.py makemigrations gantt
python manage.py migrate

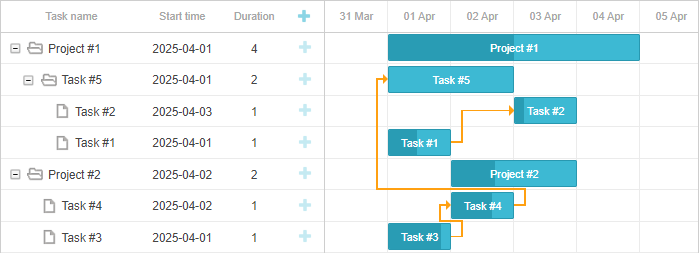

接下来，更新 index.html，在添加或重新排序任务时调整 sort_order：

gantt.attachEvent("onRowDragEnd", function (id, target) {
    gantt.batchUpdate(function () {
        gantt.eachTask(function (task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function (id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

在 gantt.init 前添加以下内容，启用垂直拖拽排序：

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

要在数据加载后排序任务，在 gantt.init 或 gantt.load 前添加：

gantt.attachEvent("onLoadEnd", function () {
    gantt.batchUpdate(function () {
        gantt.sort("sort_order", false)
    })
});

整合后，index.html 相关部分如下：

gantt/templates/gantt/index.html

gantt.config.date_format = "%Y-%m-%d %H:%i";

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

gantt.config.open_tree_initially = true;

gantt.attachEvent("onLoadEnd", function() {
    gantt.batchUpdate(function() {
        gantt.sort("sort_order", false)
    })
});

gantt.attachEvent("onRowDragEnd", function(id, target) {
    //update the order of tasks
    gantt.batchUpdate(function() {
        gantt.eachTask(function(task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function(id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

gantt.init("gantt_here");
gantt.load("/data/", "json");

var dp = new gantt.dataProcessor("/data/");
dp.init(gantt);
dp.setTransactionMode("REST");

通过此方案，垂直拖拽任务后，更新的顺序会被保存：

sort_order

应用安全

DHTMLX Gantt 本身不包含防御 SQL 注入、XSS 或 CSRF 等威胁的机制。后端安全需由开发者负责。详见 安全性相关文档。

故障排查

如果集成完成后任务和链接未显示，请参考 后端集成问题排查指南 中的故障排查指南，获取常见问题的定位和解决建议。

后续步骤

至此，你已拥有可用的甘特图应用。完整源码可在 GitHub 克隆或下载，用于你的项目。

你还可以探索 更多 Gantt 功能指南 或 与其他后端框架集成的教程。

Back to top
