autoplacement

설명​

선택 사항입니다. 도형의 자동 배치를 위한 구성 설정이 포함된 객체입니다.

정보

autoplacement 속성은 Editor의 기본 모드에서만, 그리고 도형에 대해서만 작동합니다. 그룹이나 스윔레인을 사용하는 경우에는 작동하지 않습니다.

사용법​

autoplacement?: {
mode?: "direct" | "edges", // 기본값은 "direct"
graphPadding?: number, // 기본값은 200
placeMode?: "orthogonal" | "radial", // 기본값은 "orthogonal"
itemPadding?: number, // 기본값은 20
levelPadding?: number // 기본값은 20
};

매개변수​

autoplacement 객체에는 다음과 같은 매개변수가 있습니다:

  • mode - (선택 사항) 도형을 연결하는 모드이며, 기본값은 "direct"이고 "edges"로 설정할 수 있습니다
  • graphPadding - (선택 사항) 연결되지 않은 다이어그램 사이의 간격을 설정하며, 기본값은 200입니다
  • placeMode - (선택 사항) 도형의 배치 모드를 설정하며, 기본값은 "orthogonal"이고 "radial"로 설정할 수 있습니다
  • itemPadding - (선택 사항) 항목 간의 최소 간격입니다(최소값은 1), 기본값은 20입니다
  • levelPadding - (선택 사항) 계층 구조 레벨 간의 최소 간격입니다(최소값은 1), 기본값은 20입니다

기본 설정​

autoplacement: {
mode: "direct",
graphPadding: 200,
placeMode: "orthogonal",
itemPadding: 20,
levelPadding: 20
}

예제​

const editor = new dhx.DiagramEditor("editor_container", {
autoplacement: {
placeMode: "radial",
mode: "direct",
itemPadding: 10,
levelPadding: 10,
graphPadding: 100
}
});

editor.parse(data);

도형 연결 모드​

"direct" 모드​

화살표가 없는 연결선은 "중심에서 중심으로" 정렬됩니다. 이 선은 직선이며 대각선 방향입니다.

"edges" 모드​

연결선은 "옆면에서 옆면으로" 정렬됩니다.

정보

선에 화살표를 추가하려면 선 객체의 설정에서 forwardArrow: "filled" 또는 backArrow: "filled"를 지정하세요.

"edges" 모드에서 연결선은 다음과 같을 수 있습니다:

  • 선 객체의 connectType: "straight" 속성을 설정하면 직선이거나

  • 선 객체의 connectType: "elbow" 속성을 설정하면 90도로 꺾인 곡선입니다

도형 배치 모드​

"orthogonal" 모드​

도형이 수직선과 수평선을 따라 배치됩니다

  • "direct" 모드의 선을 사용한 "orthogonal" 배치

  • "edges" 모드의 선을 사용한 "orthogonal" 배치

"radial" 모드​

도형은 중심 도형, 즉 연결이 가장 많은 도형을 기준으로 가상의 원 위에 배치됩니다

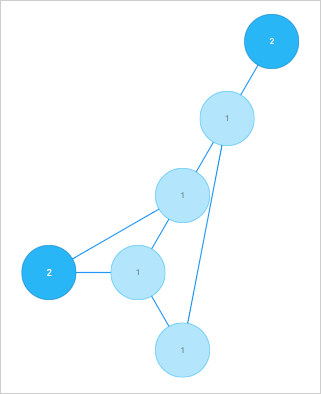

  • "direct" 모드의 선을 사용한 "radial" 배치

  • "edges" 모드의 선을 사용한 "radial" 배치

변경 로그:

  • itemPadding 및 levelPadding 매개변수는 v6.1.3에서 추가되었습니다
  • placeMode 매개변수는 v5.0에서 추가되었습니다
  • autoplacement 속성은 v3.0에서 추가되었습니다

관련 샘플: Diagram editor. 기본 모드. 방사형 자동 레이아웃 알고리즘
