autoplacement

Описание

Необязательный. Объект с настройками конфигурации для автоматического размещения фигур

К сведению

Свойство autoplacement работает только в режиме по умолчанию редактора и только для фигур. Оно не работает при использовании групп или дорожек (swimlanes).

Использование

autoplacement?: {
    mode?: "direct" | "edges", // по умолчанию "direct"
    graphPadding?: number, // по умолчанию 200
    placeMode?: "orthogonal" | "radial", // по умолчанию "orthogonal"
    itemPadding?: number, // по умолчанию 20
    levelPadding?: number // по умолчанию 20
};

Параметры

Объект autoplacement содержит следующие параметры:

• mode — (необязательный) режим соединения фигур, "direct" (по умолчанию) или "edges"
• graphPadding — (необязательный) задаёт расстояние между несвязанными диаграммами, 200 по умолчанию
• placeMode — (необязательный) задаёт режим размещения фигур, "orthogonal" (по умолчанию) или "radial"
• itemPadding — (необязательный) минимальный отступ между элементами (минимальное значение — 1), 20 по умолчанию
• levelPadding — (необязательный) минимальный отступ между уровнями иерархии (минимальное значение — 1), 20 по умолчанию

Конфигурация по умолчанию

autoplacement: {
    mode: "direct",
    graphPadding: 200,
    placeMode: "orthogonal",
    itemPadding: 20,
    levelPadding: 20
}

Пример

const editor = new dhx.DiagramEditor("editor_container", {
    autoplacement: {
        placeMode: "radial",
        mode: "direct",
        itemPadding: 10,
        levelPadding: 10,
        graphPadding: 100
    }
});

editor.parse(data);

Режимы соединения фигур

Режим "direct"

Линии-соединители без стрелок выравниваются "от центра к центру". Они прямые и диагональные.

Режим "edges"

Линии-соединители выравниваются "от края к краю".

К сведению

Чтобы добавить стрелки к линиям, укажите forwardArrow: "filled" или backArrow: "filled" в конфигурации объекта линии.

Линии-соединители в режиме "edges" могут быть:

• прямыми (если задать свойство connectType: "straight" объекта линии)

• или изогнутыми под углом 90 градусов (если задать свойство connectType: "elbow" объекта линии)

Режимы размещения фигур

Режим "orthogonal"

Фигуры располагаются вдоль вертикальных и горизонтальных линий

• расположение "orthogonal" с линиями в режиме "direct"

• расположение "orthogonal" с линиями в режиме "edges"

Режим "radial"

Фигуры располагаются на воображаемых окружностях относительно центральной фигуры, то есть фигуры с наибольшим количеством соединений

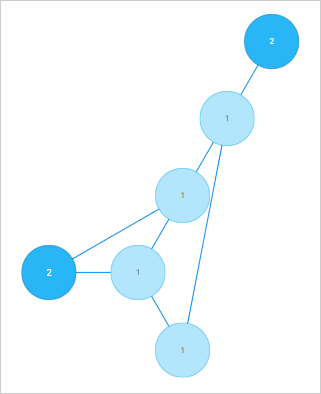

• расположение "radial" с линиями в режиме "direct"

• расположение "radial" с линиями в режиме "edges"

Журнал изменений:

• Параметры itemPadding и levelPadding добавлены в v6.1.3
• Параметр placeMode добавлен в v5.0
• Свойство autoplacement добавлено в v3.0

Связанный пример: Diagram editor. Режим по умолчанию. Алгоритм радиального автоматического размещения
