Group

Group 概述

group 是 Diagram 中一种独立类型的项目。您可以通过以不同方式对图形或其他 group 进行分组，绘制简单或更复杂的图表。您可以创建单级和嵌套的 group，并配置它们的外观和行为。

备注

group 仅在 Diagram/Diagram Editor 的默认模式下可用（type: "default"）。

创建 group

要创建 group，请在准备要加载到 diagram 的相关 JSON 结构时，将 group 对象内 type 属性的值指定为 "$group"：

const data = [
    {
        type: "$group",
        id: 1,
        width: 400,
        height: 200,
        x: 0,
        y: 0,
        header: {
            text: "User Access"
        },
        groupChildren: ["1.1", "1.2"]
    },
    {
        type: "it",
        id: "1.1",
        x: 50,
        y: 75,
        text: "Remote Desktop"
    },
    {
        type: "it",
        id: "1.2",
        x: 200,
        y: 75,
        text: "Login Server"
    },
];

// 初始化 diagram
const diagram = new dhx.Diagram("diagram_container");
diagram.data.parse(data);

属性

请参阅 group 对象的完整配置属性列表，了解如何配置 group 的位置和外观。

在 PERT 模式下对图形进行分组

要在 Diagram 的 PERT 模式下对 "task" 和 "milestone" 类型的图形进行分组，请在 diagram 的数据集中使用 "project" 对象。"project" 对象作为任务和里程碑的容器，其工作方式类似于 group。它支持创建具有多种嵌套级别的 PERT 图表，并提供可视化分组。

const data = [
    {
        "id": "4.2",
        "text": "QA Testing",
        "type": "project",
        "parent": "4",
        "start_date": new Date(2026, 1, 18),
        "duration": 3,
        "progress": 0,
        "open": true
    },
    {
        "id": "4.2.1",
        "text": "Functional Testing",
        "type": "task",
        "parent": "4.2",
        "start_date": new Date(2026, 1, 18),
        "duration": 2
    },
    {
        "id": "4.2.2",
        "text": "Usability Testing",
        "type": "task",
        "parent": "4.2",
        "start_date": new Date(2026, 1, 20),
        "duration": 1
    }
];

属性

请参阅 "project" 对象的完整配置属性列表，了解如何配置 project 中任务和里程碑的位置与外观。

配置 group 标题

group 的标题默认是禁用的。要创建带有标题的 group，您需要在 group 的配置对象中指定 header 属性。

const data = [
    {
        type: "$group",
        id: 1,
        width: 400,
        height: 200,
        x: 0,
        y: 0,
        header: {}
    }
];

该属性包含多个用于轻松调整 group 标题配置的属性。 例如，您可以定义标题的高度和位置，为标题指定文本，并调整其设置。

请查看 group 对象的完整 API 属性列表。

标题图标

要折叠或展开 group，请启用 标题 属性的 closable 属性。这样，标题中将添加一个允许用户展开/折叠 group 的图标。

const data = [
    {
        type: "$group",
        id: 1,
        width: 400,
        height: 200,
        x: 0,
        y: 0,
        header: {
            text: "Top and collapsed header with tеxt alignment",
            closable: true
        }
    }
];

您可以通过 group 对象 的 iconColor 属性更改图标的颜色。

配置 group 项目的行为

默认情况下，您可以将 group 的任意子项拖出该 group，并将其拖入另一个 group。 要更改 group 项目的行为方式，请使用 group 对象 的 exitArea 属性中的 groupBehavior 和 padding 属性。

备注

exitArea 属性仅定义可配置 group 的第一级子项的行为。

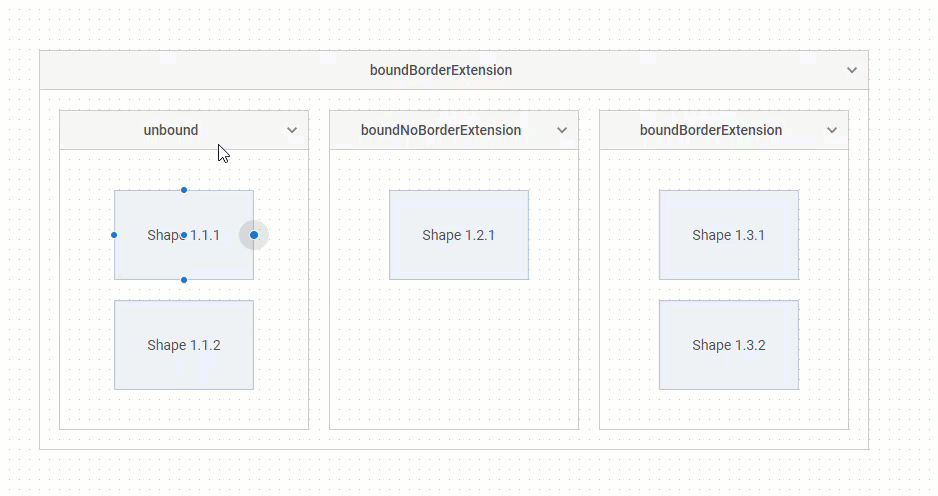

groupBehavior 属性的 "unbound" 和 "boundBorderExtension" 值允许您定义子项是否可以被移出 group，并使 group 的边框在用户尝试将图形拖到外部时扩展。如果需要，您还可以通过 "boundNoBorderExtension" 值禁用将图形拖出 group 的功能。

如果 groupBehavior 设置为 "boundNoBorderExtension" 或 "boundBorderExtension"，您可以指定在 group 内移动图形时，group 与图形边缘之间的 padding。为此，请使用 padding 属性：

const data = [
    {
        type: "$group",
        id: 1,
        width: 830,
        height: 400,
        x: 0,
        y: 0,
        exitArea: {
            groupBehavior: "boundBorderExtension",
            padding: 10
        },
        //fixed: true,
        groupChildren: ["1.1", "1.2", "1.3"]
    },
    // ...
];
