StartGuidesWie man mit dhtmlxGantt startet

dhtmlxGantt mit Python

Diese Anleitung führt durch die Erstellung eines Gantt-Diagramms auf Python-Basis mit dem Django 4 Framework und einer RESTful API im Backend.

Wenn Sie mit anderen Plattformen arbeiten, gibt es Tutorials für die serverseitige Integration mit:

Der vollständige Quellcode ist auf GitHub verfügbar.

Voraussetzungen

Falls Django noch nicht installiert ist, finden Sie hier Installationsanleitungen:

Schritt 1. Projekt initialisieren

Öffnen Sie zunächst Ihren Projektordner und erstellen Sie mit folgendem Befehl ein neues Django-Projekt:

django-admin startproject gantt_rest_python

Verschieben Sie anschließend den Inhalt des gantt_rest_python-Ordners in Ihr aktuelles Verzeichnis oder wechseln Sie in diesen Ordner:

cd gantt_rest_python

Um die Grundkonfiguration zu überprüfen, führen Sie aus:

python manage.py runserver

Öffnen Sie http://localhost:8000 in Ihrem Browser – die Standard-Willkommensseite von Django sollte erscheinen:

start_page

Schritt 2. Gantt auf der Seite einbinden

Beginnen Sie mit der Erstellung einer neuen App für die Gantt-Komponente:

python manage.py startapp gantt

Installieren Sie die REST Framework Pakete:

pip install djangorestframework
pip install djangorestframework-jsonapi

Erstellen Sie innerhalb des gantt-Ordners die Verzeichnisse static und templates.

Kopieren Sie den codebase-Ordner aus dem Gantt-Paket in den static-Ordner und benennen Sie ihn in gantt um, um den Inhalt eindeutig zu kennzeichnen.

Erstellen Sie dann eine Datei index.html in templates/gantt mit folgendem Inhalt:

gantt/templates/gantt/index.html

<html>
    <head>
        {% load static %}
        <script src="{% static "gantt/dhtmlxgantt.js" %}" type="text/javascript">
        </script>
        <link rel="stylesheet" href="{% static "gantt/dhtmlxgantt.css" %}" />
    </head>
    <body>
        <div id="gantt_here" style='width:100%; height:500px;'>
        </div>
        <script>
        gantt.config.date_format = "%Y-%m-%d %H:%i";

        gantt.config.open_tree_initially = true;
        gantt.init("gantt_here");
        </script>
    </body>
</html>

Zu diesem Zeitpunkt sollte Ihre Ordnerstruktur wie folgt aussehen:

folder_structure

Öffnen Sie views.py im gantt-Ordner und fügen Sie hinzu:

gantt/views.py

from django.shortcuts import render

def index(request):
    return render(request, 'gantt/index.html')

Richten Sie als nächstes das Routing ein, indem Sie urls.py im gantt-Ordner erstellen:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
]
urlpatterns = format_suffix_patterns(urlpatterns)

Aktualisieren Sie in der urls.py des gantt_rest_python-Ordners die urlpatterns, um die Routen der Gantt-App einzubinden:

gantt_rest_python/urls.py

from django.urls import include, re_path
from django.contrib import admin

urlpatterns = [
    re_path(r'', include('gantt.urls')),
]

Damit Django Ihre Templates und statischen Dateien erkennt, öffnen Sie settings.py in gantt_rest_python und fügen Sie am Anfang hinzu:

gantt_rest_python/settings.py

import os

Suchen Sie die Einstellung TEMPLATES und ersetzen Sie das leere DIRS-Array:

'DIRS': [],

durch:

'DIRS': [os.path.join(BASE_DIR, 'gantt/templates')],

Fügen Sie am Ende der Datei folgende Zeile hinzu, um den Speicherort der statischen Dateien anzugeben:

STATICFILES_DIRS = [os.path.join(BASE_DIR, "gantt/static")]


Starten Sie den Server erneut:

python manage.py runserver

Wenn alles korrekt eingerichtet ist, erscheint eine leere Gantt-Ansicht:

init_gantt

Schritt 3. Daten laden

Fügen Sie in gantt_rest_python/settings.py 'rest_framework' und 'gantt.apps.GanttConfig' zur Liste INSTALLED_APPS hinzu und konfigurieren Sie die REST Framework Optionen:

gantt_rest_python/settings.py

INSTALLED_APPS = [
    'gantt.apps.GanttConfig',
    'django.contrib.admin',
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'rest_framework',
]

REST_FRAMEWORK = {
    'DEFAULT_PERMISSION_CLASSES': ('rest_framework.permissions.AllowAny',),
    'PAGE_SIZE': 10
}

Da DHTMLX Gantt absolute Datumsangaben ohne Zeitzonenbindung verwendet, deaktivieren Sie die Zeitzonenunterstützung:

USE_TZ = False

Definieren Sie die Task- und Link-Modelle in gantt/models.py:

gantt/models.py

from django.db import models

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)

class Link(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    source = models.CharField(max_length=100)
    target = models.CharField(max_length=100)
    type = models.CharField(max_length=100)
    lag = models.IntegerField(blank=True, default=0)

Erstellen Sie Migrationen für die neuen Modelle:

python manage.py makemigrations gantt

Wenden Sie die Migrationen an, um das Datenbankschema zu aktualisieren:

python manage.py migrate

Um erste Daten hinzuzufügen, öffnen Sie die Django-Shell:

python manage.py shell

Überprüfen Sie in der Shell die aktuellen Daten:

from gantt.models import Task
Task.objects.all()

from gantt.models import Link
Link.objects.all()

Da die Datenbank leer ist, fügen Sie Aufgaben und Verknüpfungen wie folgt hinzu:

t1=Task(id="10",text="Project #1",start_date="2025-04-01 00:00",
    end_date="2025-04-03 00:00",duration=2,progress=0.5,parent="0")
t1.save()
t1=Task(id="1", text="Task #1",start_date="2025-04-01 00:00",
    end_date="2025-04-02 00:00", duration=1, progress=0.45, parent="10")
t1.save()
t1=Task(id="2", text="Task #2",start_date="2025-04-02 00:00",
    end_date="2025-04-03 00:00", duration=1, progress=0.15, parent="10")
t1.save()
t1=Task(id="20", text="Project #2",start_date="2025-04-03 00:00",
    end_date="2025-04-05 00:00", duration=2, progress=0.35, parent="0")
t1.save()
t1=Task(id="3", text="Task #3",start_date="2025-04-03 00:00",
    end_date="2025-04-04 00:00", duration=1, progress=0.85, parent="20")
t1.save()
t1=Task(id="4", text="Task #4",start_date="2025-04-04 00:00",
    end_date="2025-04-06 00:00", duration=1, progress=0.65, parent="20")
t1.save()

l1=Link(id="1",source="1",target="2",type="0",lag=0)
l1.save()
l1=Link(id="2",source="2",target="3",type="0",lag=0)
l1.save()
l1=Link(id="3",source="3",target="4",type="0",lag=0)
l1.save()

Wenn Sie nun Task.objects.all() und Link.objects.all() ausführen, sollten die neu hinzugefügten Einträge angezeigt werden.

Um die Serialisierung zu ermöglichen, erstellen Sie serializers.py im gantt-Ordner:

gantt/serializers.py

from .models import Task
from .models import Link
from rest_framework import serializers

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id','text','start_date','end_date','duration','progress','parent')


class LinkSerializer(serializers.ModelSerializer):

    class Meta:
        model = Link
        fields = ('id', 'source', 'target', 'type', 'lag')

Erweitern Sie gantt/views.py um eine View, die die Gantt-Daten zurückgibt:

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response

def index(request):
    return render(request, 'gantt/index.html')


@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })

Fügen Sie die Datenlade-Routen in gantt/urls.py hinzu:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

Aktualisieren Sie abschließend die Datei gantt/templates/gantt/index.html, um die Daten vom Server zu laden, indem Sie Folgendes hinzufügen:

gantt/templates/gantt/index.html

gantt.load("/data/", "json");

Wenn Sie den Server jetzt starten, wird das Gantt-Diagramm mit Aufgaben und Verknüpfungen angezeigt:

gantt

Schritt 4. Änderungen speichern

Um das Speichern von Änderungen zu ermöglichen, fügen Sie Unterstützung für die Methoden POST, PUT und DELETE in gantt/views.py hinzu:

gantt/views.py

from django.shortcuts import render
from .models import Task
from .models import Link
from gantt.serializers import TaskSerializer
from gantt.serializers import LinkSerializer

from rest_framework.decorators import api_view
from rest_framework.response import Response
from django.http import JsonResponse


def index(request):
    return render(request, 'gantt/index.html')

@api_view(['GET'])
def data_list(request, offset):
    if request.method == 'GET':
        tasks = Task.objects.all()
        links = Link.objects.all()
        taskData = TaskSerializer(tasks, many=True)
        linkData = LinkSerializer(links, many=True)
        return Response({
            "tasks": taskData.data,
            "links": linkData.data
        })


@api_view(['POST'])
def task_add(request):
    if request.method == 'POST':
        serializer = TaskSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            task = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': task.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def task_update(request, pk):
    try:
        task = Task.objects.get(pk=pk)
    except Task.DoesNotExist:
        return JsonResponse({'action':'error2'})

    if request.method == 'PUT':
        serializer = TaskSerializer(task, data=request.data)
        print(serializer)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        task.delete()
        return JsonResponse({'action':'deleted'})


@api_view(['POST'])
def link_add(request):
    if request.method == 'POST':
        serializer = LinkSerializer(data=request.data)
        print(serializer)

        if serializer.is_valid():
            link = serializer.save()
            return JsonResponse({'action':'inserted', 'tid': link.id})
        return JsonResponse({'action':'error'})

@api_view(['PUT', 'DELETE'])
def link_update(request, pk):
    try:
        link = Link.objects.get(pk=pk)
    except Link.DoesNotExist:
        return JsonResponse({'action':'error'})

    if request.method == 'PUT':
        serializer = LinkSerializer(link, data=request.data)
        if serializer.is_valid():
            serializer.save()
            return JsonResponse({'action':'updated'})
        return JsonResponse({'action':'error'})

    if request.method == 'DELETE':
        link.delete()
        return JsonResponse({'action':'deleted'})

Fügen Sie die entsprechenden Routen in gantt/urls.py hinzu:

gantt/urls.py

from django.urls import include, re_path
from . import views
from rest_framework.urlpatterns import format_suffix_patterns

urlpatterns = [
    re_path(r'^$', views.index, name='index'),
    re_path(r'^data/task/(?P<pk>[0-9]+)$', views.task_update),
    re_path(r'^data/task', views.task_add),
    re_path(r'^data/link/(?P<pk>[0-9]+)$', views.link_update),
    re_path(r'^data/link', views.link_add),
    re_path(r'^data/(.*)$', views.data_list),
]
urlpatterns = format_suffix_patterns(urlpatterns)

Um Änderungen an den Server zu senden, aktivieren Sie den Data Processor in gantt/templates/gantt/index.html:

gantt/templates/gantt/index.html

    var dp = new gantt.dataProcessor("/data/");
    dp.init(gantt);
    dp.setTransactionMode("REST");

Mit dieser Konfiguration werden hinzugefügte, geänderte oder gelöschte Aufgaben und Verknüpfungen dauerhaft gespeichert. Nach dem Neuladen der Seite bleiben die Daten erhalten:

saving_changes

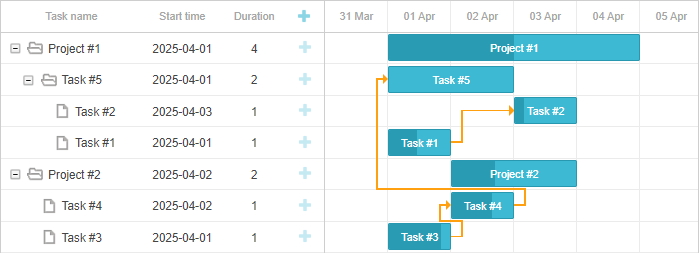

Speichern der Aufgabenreihenfolge

Da DHTMLX Gantt clientseitig arbeitet, wird die Aufgabenreihenfolge nicht automatisch gespeichert. Die Reihenfolge ergibt sich aus der Reihenfolge der JSON-Daten. Eine Möglichkeit ist, die Aufgaben serverseitig vor dem Senden an Gantt zu sortieren. Mehr Details hier.

Eine andere Methode nutzt das Elternelement (parent) und die Position im Zweig. Die Eltern-ID steht im Feld parent, die Position im Zweig entspricht der temporären Eigenschaft $local_index. Eine Änderung von $local_index beeinflusst die Anzeige zwar nicht, kann aber genutzt werden, um die Aufgabenreihenfolge zu speichern. Nach dem Laden können Aufgaben anhand dieser Eigenschaft sortiert werden.

Fügen Sie zunächst ein Feld sort_order zum Task-Modell in gantt/models.py hinzu:

gantt/models.py

class Task(models.Model):
    id = models.AutoField(primary_key=True, editable=False)
    text = models.CharField(blank=True, max_length=100)
    start_date = models.DateTimeField()
    end_date = models.DateTimeField()
    duration = models.IntegerField()
    progress = models.FloatField()
    parent = models.CharField(max_length=100)
    sort_order = models.IntegerField(default=0)

Erweitern Sie den Serializer in gantt/serializers.py um sort_order:

gantt/serializers.py

class TaskSerializer(serializers.ModelSerializer):
    start_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')
    end_date = serializers.DateTimeField(format='%Y-%m-%d %H:%M')

    class Meta:
        model = Task
        fields = ('id', 'text', 'start_date', 'end_date', 'duration', 'progress',
            'parent', 'sort_order')

Übernehmen Sie die Änderungen in die Datenbank:

python manage.py makemigrations gantt
python manage.py migrate

Aktualisieren Sie anschließend index.html, um sort_order bei Hinzufügen oder Umordnen von Aufgaben zu setzen:

gantt.attachEvent("onRowDragEnd", function (id, target) {
    gantt.batchUpdate(function () {
        gantt.eachTask(function (task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function (id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

Aktivieren Sie das vertikale Umordnen, indem Sie dies vor gantt.init hinzufügen:

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

Um Aufgaben nach dem Laden zu sortieren, fügen Sie dies vor gantt.init oder gantt.load hinzu:

gantt.attachEvent("onLoadEnd", function () {
    gantt.batchUpdate(function () {
        gantt.sort("sort_order", false)
    })
});

Zusammengefasst sieht der relevante Teil von index.html so aus:

gantt/templates/gantt/index.html

gantt.config.date_format = "%Y-%m-%d %H:%i";

gantt.config.order_branch = "marker";
gantt.config.order_branch_free = true;

gantt.config.open_tree_initially = true;

gantt.attachEvent("onLoadEnd", function() {
    gantt.batchUpdate(function() {
        gantt.sort("sort_order", false)
    })
});

gantt.attachEvent("onRowDragEnd", function(id, target) {
    //update the order of tasks
    gantt.batchUpdate(function() {
        gantt.eachTask(function(task) {
            task.sort_order = task.$local_index + 1;
            gantt.updateTask(task.id)
        })
    })
});
gantt.attachEvent("onBeforeTaskAdd", function(id, task) {
    task.sort_order = task.$local_index + 1;
    return true;
});

gantt.init("gantt_here");
gantt.load("/data/", "json");

var dp = new gantt.dataProcessor("/data/");
dp.init(gantt);
dp.setTransactionMode("REST");

Mit dieser Konfiguration wird beim vertikalen Umordnen die neue Reihenfolge gespeichert:

sort_order

Sicherheit der Anwendung

DHTMLX Gantt bietet keinen integrierten Schutz gegen Bedrohungen wie SQL-Injection, XSS oder CSRF. Die Absicherung der Anwendung liegt in der Verantwortung des Entwicklers auf der Serverseite. Weitere Informationen finden Sie im Sicherheitsartikel.

Fehlerbehebung

Wenn nach der Integration Aufgaben und Verknüpfungen nicht angezeigt werden, hilft der Leitfaden in Fehlerbehebung bei Backend-Integrationsproblemen weiter. Dort finden Sie Tipps zur Identifikation und Behebung häufiger Probleme.

Wie geht es weiter

Sie haben nun eine funktionierende Gantt-Anwendung. Der vollständige Quellcode steht auf GitHub zum Klonen oder Herunterladen bereit.

Sie können auch die Anleitungen zu verschiedenen Gantt-Funktionen oder Tutorials zur Integration von Gantt mit anderen Backend-Frameworks erkunden.

Zurück nach oben
