dhtmlxGantt с Ruby on Rails

В этой статье описывается процесс создания диаграммы Gantt с использованием backend на Ruby on Rails. В примере используются Ruby 2.4.1, Rails 5.1.3 и MySQL. Предполагается, что у вас уже установлены все необходимые компоненты. Если нет, рекомендуем ознакомиться с официальными учебниками.

Если вы работаете с другим технологическим стеком, другие варианты интеграции можно найти здесь:

Демо-проект также доступен на GitHub: https://github.com/DHTMLX/gantt-howto-rails.

Шаг 1. Создание проекта

Чтобы создать новый проект, выполните в терминале следующую команду:

rails new gantt-app -d mysql

Шаг 2. Добавление Gantt на страницу

Начнем с создания контроллера и главной страницы приложения. Перейдите в папку приложения и создайте новый контроллер с действием index:

cd gantt-app
rails generate controller gantt index

Вы увидите подтверждение о создании новых файлов.

Установка маршрута по умолчанию

Для настройки маршрутизации откройте файл config/routes.rb и измените маршрут по умолчанию, чтобы он указывал на действие "index" нового контроллера:

config/routes.rb

Rails.application.routes.draw do
  root :to => "gantt#index"
end

Теперь проверьте работу сервера, выполнив команду:

rails server

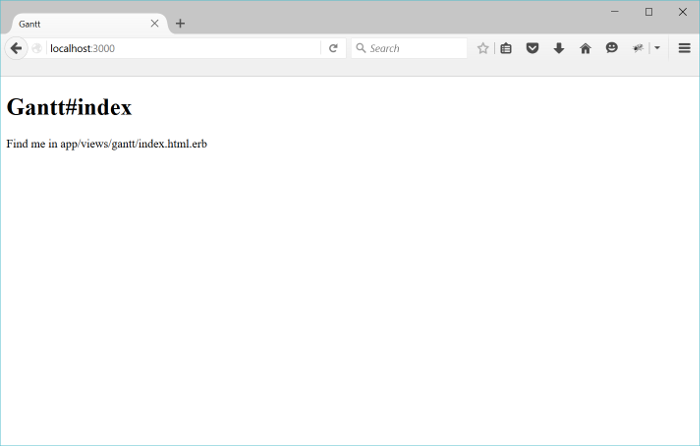

Затем откройте в браузере http://localhost:3000/. Вы увидите пустую страницу, как показано ниже:

Когда приложение работает и главная страница готова, следующим шагом будет добавление диаграммы Gantt.

Добавление Gantt во View

Теперь нужно встроить диаграмму Gantt на страницу.

Откройте файл layout и вставьте yield внутрь тега head. Это позволит подключать файлы dhtmlxGantt:

app/views/layouts/application.html.erb

<!DOCTYPE html>
<html>
<head>
  <title>dhtmlxGantt</title>
  <%= stylesheet_link_tag 'application', media:'all','data-turbolinks-track' => true %>
  <%= javascript_include_tag 'application', 'data-turbolinks-track' => true %>
  <%= yield(:head) %>   <%= csrf_meta_tags %>
</head>
<body>

    <%= yield %>

</body>
</html>

Далее откройте view gantt/index и добавьте на страницу Gantt:

app/views/gantt/index.html.erb

<% content_for :head do %>
    <%= stylesheet_link_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.css' %>
    <%= javascript_include_tag 'https://cdn.dhtmlx.com/gantt/edge/dhtmlxgantt.js' %>
<% end %>

<div id="gantt_here" style='width:100%; height:800px;'></div>

<script>
    gantt.init("gantt_here");
</script>

Здесь файлы dhtmlxGantt загружаются с CDN, а не локально. Для разработки вы можете использовать исходные файлы из дистрибутива.

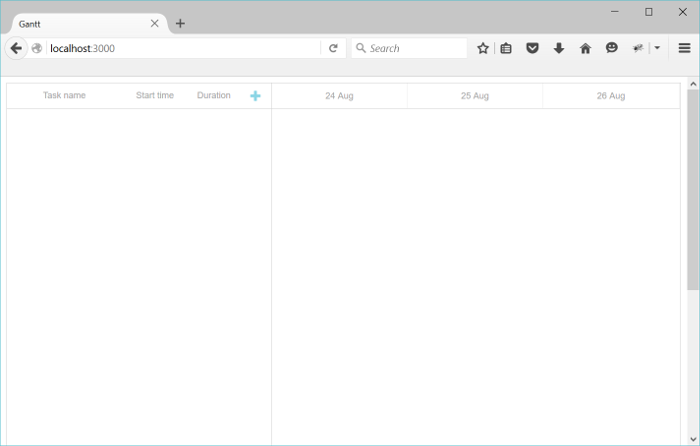

Теперь снова откройте http://localhost:3000/ в браузере. Вы увидите:

У вас появилась диаграмма Gantt, в которой можно добавлять и редактировать задачи, но функционал сохранения пока отсутствует. Это будет реализовано на следующем этапе с помощью моделей.

Шаг 3. Создание моделей

Поскольку используется MySQL, убедитесь, что настройки подключения в config/database.yml указаны верно, например:

config/database.yml

development:
  adapter: mysql2
  encoding: utf8
  host: localhost
  database: gantt-app
  username: root
  password:

Далее необходимо создать модели для задач и связей.

Для создания модели Task с нужными свойствами выполните команду:

rails generate model Task \
    text:string \
    start_date:datetime \
    duration:integer \
    parent:integer \
    progress:decimal

Аналогично создайте модель Link:

rails generate model Link \
    source:integer \
    target:integer \
    link_type:string:limit1

Обратите внимание, что объект связи в dhtmlxGantt требует свойства type для указания типа связи (начало-к-началу, конец-к-концу и т.д.).

Поскольку имя "type" зарезервировано в ActiveRecord, здесь используется свойство link_type, а необходимое сопоставление будет реализовано в контроллере.

Полный список обязательных и дополнительных свойств смотрите в документации по объекту Task и объекту Link.

Затем выполните миграцию для обновления базы данных:

rake db:migrate

Добавим тестовые данные:

1. Откройте консоль Rails:

rails c

2. Добавьте пару задач и связей:

Task.create :text=>"Task 1", :start_date=>"2015-10-25",  :duration=>2, :progress=>0;
Task.create :text=>"Task 2", :start_date=>"2015-10-27",  :duration=>3, :progress=>0.5;
Link.create :source=>1, :target=>2, :link_type=>"0";

3. Введите "exit" для выхода из консоли.

Далее реализуем загрузку и сохранение данных в контроллере.

Шаг 4. Загрузка данных

Когда модели и миграции готовы, можно загрузить данные из базы в диаграмму Gantt.

Поскольку dhtmlxGantt ожидает данные в формате JSON, добавьте новое действие в GanttController, которое будет читать, форматировать и выдавать данные:

app/controllers/gantt_controller.rb

class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.map{|task|{
        :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end

Добавьте маршрут для этого действия в routes.rb:

config/routes.rb

Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do    get "/data", :to => "gantt#data"  endend

На клиенте вызовите это действие с помощью метода gantt.load:

app/views/gantt/index.html.erb

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";
gantt.init("gantt_here");
gantt.load("/api/data");

Конфигурация date_format определяет формат дат (например, start_date задачи), получаемых с сервера, и соответствует форматированию дат в Rails.

Если вы запустите сервер и откроете http://localhost:3000/, вы увидите диаграмму Gantt с задачами и связями из базы данных. Однако изменения пока не сохраняются — это будет реализовано далее.

Шаг 5. Сохранение изменений

dhtmlxGantt может отправлять все изменения пользователя на RESTful API backend, где они сохраняются в базе данных. Подробнее о протоколе читайте здесь.

Чтобы включить сохранение, сначала активируйте отправку изменений на клиенте:

app/views/gantt/index.html.erb

gantt.config.date_format = "%Y-%m-%d %H:%i:%s";

gantt.init("gantt_here");
gantt.load("/api/data");

var dp = new gantt.dataProcessor("/api");dp.init(gantt);dp.setTransactionMode("REST");

Далее потребуется добавить два контроллера: для задач и для связей, каждый с необходимыми действиями.

Создание контроллера Task

Создайте контроллер для задач:

rails generate controller task --no-helper --no-assets --no-view-specs

Поскольку у этого контроллера не будет представлений, опции --no- предотвращают создание лишних файлов.

Реализуйте действия для создания, обновления и удаления:

app/controllers/task_controller.rb

class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        render :json => {:action => "updated"}
    end

    def add
        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"]
        )

        render :json => {:action => "inserted", :tid => task.id}
    end

    def delete
        Task.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

Несколько замечаний по коду:

  • Действие get здесь не требуется, так как все данные загружаются через gantt#data.
  • Свойство progress по умолчанию может не быть инициализировано на клиенте, поэтому здесь ему присваивается значение по умолчанию. Альтернативно, значение по умолчанию можно задать в классе модели (например, через миграцию).
  • При создании новой записи в ответе возвращается ID новой записи в базе данных.

Наконец, добавьте маршруты для этих действий, чтобы пользователи могли просматривать, создавать, обновлять и удалять задачи в диаграмме Gantt:

config/routes.rb

Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"    put "/task/:id", :to => "task#update"    delete "/task/:id", :to => "task#delete"  end
end

Следующим шагом будет настройка аналогичного функционала для связей.

Создание контроллера Link

Создайте контроллер Link с помощью следующей команды:

rails generate controller link --no-helper --no-assets --no-view-specs

Вот пример возможной реализации:

app/controllers/link_controller.rb

class LinkController < ApplicationController
    protect_from_forgery

    def update
        link = Link.find(params["id"])
        link.source = params["source"]
        link.target = params["target"]
        link.link_type = params["type"]
        link.save

        render :json => {:action => "updated"}
    end

    def add
        link = Link.create(
            :source => params["source"],
            :target => params["target"],
            :link_type => params["type"]
        )

        render :json => {:action => "inserted", :tid => link.id}
    end

    def delete
        Link.find(params["id"]).destroy
        render :json => {:action => "deleted"}
    end
end

Далее добавьте маршруты для новых действий:

config/routes.rb

Rails.application.routes.draw do
  root :to => "gantt#index"

  scope '/api' do
    get "/data", :to => "gantt#data"

    post "/task", :to => "task#add"
    put "/task/:id", :to => "task#update"
    delete "/task/:id", :to => "task#delete"

    post "/link", :to => "link#add"    put "/link/:id", :to => "link#update"    delete "/link/:id", :to => "link#delete"  end
end

Вот и всё. После запуска приложения у вас будет интерактивная диаграмма Gantt на базе Rails и MySQL:

Чтобы узнать больше о возможностях dhtmlxGantt, ознакомьтесь с нашими руководствами.

Сохранение порядка задач

Клиентская часть Gantt поддерживает изменение порядка задач с помощью drag and drop. Если вы используете эту функцию, порядок задач потребуется сохранять в базе данных. Общий обзор доступен здесь.

Давайте добавим эту возможность в приложение.

Включение изменения порядка задач на клиенте

Сначала включите изменение порядка задач в интерфейсе, обновив конфигурацию Gantt во вьюхе Index:

app/views/gantt/index.html.erb

gantt.config.order_branch = true;gantt.config.order_branch_free = true;
gantt.init("gantt_here");

Теперь обновите серверную часть, чтобы учесть эти изменения. Необходимо добавить в модель поле для порядка, которое мы назовём sortorder. Обновлённое объявление модели может выглядеть так:

rails generate model Task \
    text:string \
    start_date:datetime \
    duration:integer \
    parent:integer \
    progress:decimal \
    sortorder:integer

Либо вы можете добавить это свойство в существующую модель:

1. Создайте миграцию:

rails generate migration add_sortorder_to_tasks sortorder:integer

2. Отредактируйте сгенерированную миграцию, чтобы задать значение по умолчанию для столбца "sortorder":

class AddSortorderToTasks < ActiveRecord::Migration[5.1]
  def change
    add_column :tasks, :sortorder, :integer, :default=>0
  end
end

Затем примените миграцию:

rake db:migrate

Далее обновите CRUD-операции в контроллерах:

  • Действие data должно возвращать задачи, отсортированные по столбцу sortorder:

app/controllers/gantt_controller.rb

class GanttController < ApplicationController
  def index
  end

  def data
    tasks = Task.all
    links = Link.all

    render :json=>{
      :data => tasks.order(:sortorder).map{|task|{         :id => task.id,
        :text => task.text,
        :start_date => task.start_date.to_formatted_s(:db),
        :duration => task.duration,
        :progress => task.progress,
        :parent => task.parent,
        :open => true
      }},
      :links => links.map{|link|{
        :id => link.id,
        :source => link.source,
        :target => link.target,
        :type => link.link_type
      }}
    }
  end
end
  • При добавлении новых задач устанавливайте начальное значение sortorder:

app/controllers/task_controller.rb

class TaskController < ApplicationController
    ...
    def add

        maxOrder = Task.maximum("sortorder") || 0
        task = Task.create(
            :text => params["text"],
            :start_date=> params["start_date"],
            :duration => params["duration"],
            :progress => params["progress"] || 0,
            :parent => params["parent"],
            :sortorder => maxOrder + 1        )

        render :json => {:action => "inserted", :tid => task.id}
    end

end
  • Наконец, когда пользователь меняет порядок задач, обновляйте их порядок соответствующим образом:

app/controllers/task_controller.rb

class TaskController < ApplicationController
    protect_from_forgery

    def update
        task = Task.find(params["id"])
        task.text = params["text"]
        task.start_date = params["start_date"]
        task.duration = params["duration"]
        task.progress = params["progress"] || 0
        task.parent = params["parent"]
        task.save

        if(params['target'])            Task.updateOrder(task.id, params['target'])        end
        render :json => {:action => "updated"}
    end

    ...
end

Вот реализация Task.updateOrder:

app/models/task.rb

class Task < ApplicationRecord
    def self.updateOrder(taskId, target)
        nextTask = false
        targetId = target

        if(target.start_with?('next:'))
            targetId = target['next:'.length, target.length]
            nextTask = true;
        end

        if(targetId == 'null')
            return
        end

        targetTask = self.find(targetId)

        targetOrder = targetTask.sortorder

        if(nextTask)
            targetOrder += 1
        end

        self.where("sortorder >= ?", targetOrder).
            update_all('sortorder = sortorder + 1')

        task = self.find(taskId)
        task.sortorder = targetOrder
        task.save
    end
end

Безопасность приложения

Сам Gantt не содержит встроенной защиты от распространённых угроз, таких как SQL-инъекции, XSS или CSRF-атаки. Разработчики должны самостоятельно обеспечивать защиту серверной части своих приложений. Подробнее об этом читайте в этой статье.

Устранение неполадок

Если вы выполнили шаги по интеграции Gantt с Ruby on Rails, но задачи и связи не отображаются на странице, обратитесь к руководству по устранению неполадок: Устранение проблем интеграции с backend. Там вы найдёте рекомендации по диагностике частых проблем.

Что дальше

Теперь, когда ваша диаграмма Gantt полностью функционирует, вы можете ознакомиться с полным кодом на GitHub, где его можно клонировать или скачать для использования в своих проектах.

Дополнительно изучите руководства по различным возможностям Gantt или обучающие материалы по интеграции Gantt с другими серверными фреймворками.

К началу
