内置主题

DHTMLX Diagram 库提供 4 种预定义主题：

Diagram 主题是根据国际标准开发的。高对比度主题对视力障碍用户会有所帮助。更多详情请阅读 无障碍支持 文章。

您可以在下方示例中试用所有主题：

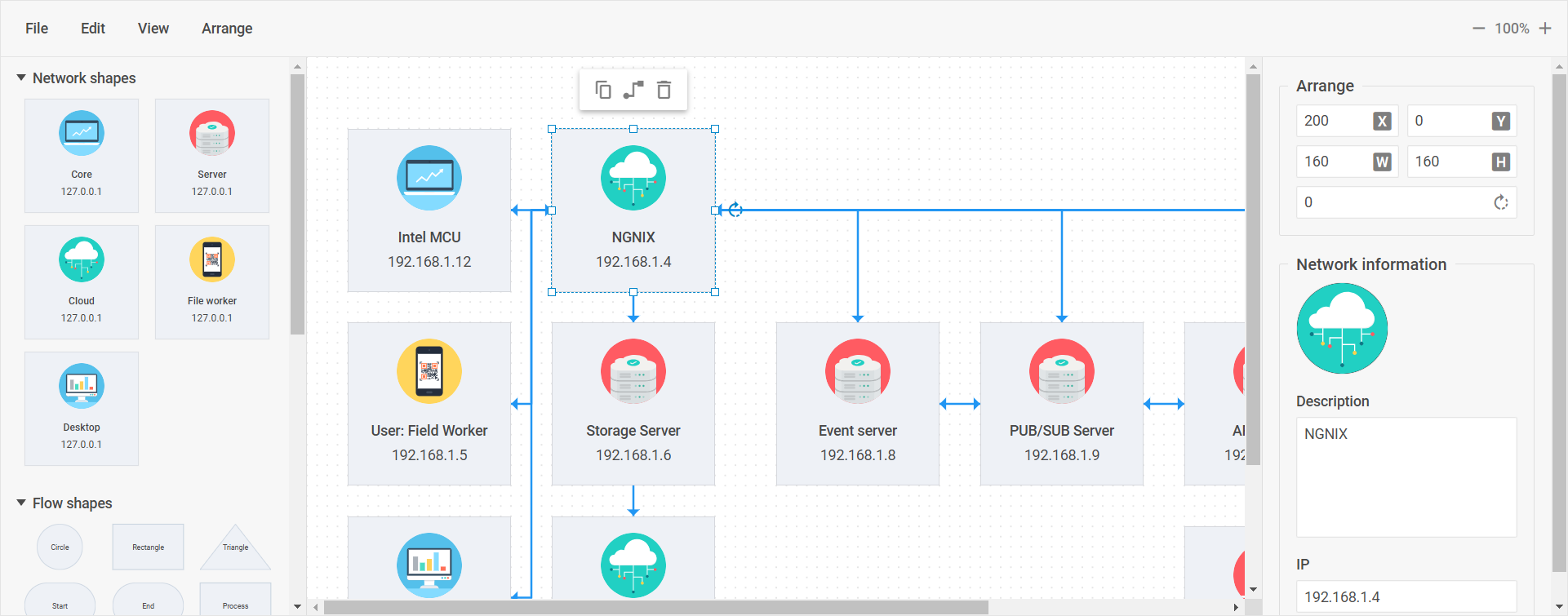

浅色主题（默认）​

默认的 "light" 主题是基于下方列出的 CSS 变量配置的：

:root, [data-dhx-theme] {
	/* 基础颜色 */
	--dhx-color-white: #fff;
	--dhx-color-gray-100: #e6e6e6;
	--dhx-color-gray-200: #ccc;
	--dhx-color-gray-300: #b3b3b3;
	--dhx-color-gray-400: #999;
	--dhx-color-gray-500: #808080;
	--dhx-color-gray-600: #666;
	--dhx-color-gray-700: #4d4d4d;
	--dhx-color-gray-800: #333;
	--dhx-color-gray-900: #1a1a1a;
	--dhx-color-black: #000;
	/* 基础颜色结束 */

	/* 字体 */
	--dhx-font-family: "Roboto", Arial, Tahoma, Verdana, sans-serif;

	--dhx-font-weight-regular: 400;
	--dhx-font-weight-medium: 500;
	--dhx-font-weight-bold: 700;

	--dhx-font-size-small: 12px;
	--dhx-font-size-normal: 14px;
	--dhx-font-size-large: 16px;

	--dhx-line-height-small: 16px;
	--dhx-line-height-normal: 20px;
	--dhx-line-height-large: 24px;

	--dhx-font-color-primary: rgba(0, 0, 0, .7);
	--dhx-font-color-secondary: rgba(0, 0, 0, .5);
	--dhx-font-color-additional: rgba(0, 0, 0, .3);
	--dhx-font-color-disabled: rgba(0, 0, 0, .3);

	--dhx-font-color-contrast: var(--dhx-color-white);
	--dhx-font-color-contrast-disabled: var(--dhx-color-white);
	/* 字体结束 */

	/* 图标 */
	--dhx-icon-size-small: 16px;
	--dhx-icon-size-normal: 20px;
	--dhx-icon-size-large: 24px;
	/* 图标结束 */

	/* 边框 */
	--dhx-border-width: 1px;
	--dhx-border-radius: 2px;
	--dhx-border-color: rgba(0, 0, 0, .1);
	--dhx-border-color-focused: rgba(0, 0, 0, .3);
	--dhx-border: var(--dhx-border-width) solid var(--dhx-border-color);
	/* 边框结束 */

	/* 边框阴影 */
	--dhx-border-shadow-small: 0 2px 4px rgba(0, 0, 0, .15);
	--dhx-border-shadow-normal: 0 2px 5px rgba(0, 0, 0, .3);
	--dhx-border-shadow-large: 0px 1px 6px rgba(0, 0, 0, 0.1), 0px 10px 20px rgba(0, 0, 0, 0.1);

	--dhx-shadow-input-size: inset 0px 0px 0px var(--dhx-border-width);
	/* 边框阴影结束 */

	/* 过渡 */
	--dhx-transition-time: 0.2s;
	--dhx-transition-in: ease-in;
	--dhx-transition-out: ease-out;
	/* 过渡结束 */

	/* z-index */
	--dhx-z-index-up: 1;
	--dhx-z-index-force-up: 10;
	--dhx-z-index-overlay: 999;
	--dhx-z-index-overlay-total: 10000000;
	/* end z-index */

	/* 仅服务配色方案 */
	--dhx-l-contrast-offset: 0%; /* 明度对比度主题偏移量 */
	--dhx-l-h-offset: 10%; /* 悬停状态的明度偏移量 */
	--dhx-s-d-offset: 30%; /* 禁用状态的饱和度偏移量 */
	--dhx-l-d: 70%; /* 禁用状态的明度值 */
	--dhx-a-l-h: .15; /* 浅色悬停状态的透明度值 */
	--dhx-a-l-a: .3; /* 浅色激活状态的透明度值 */
	/* 仅服务 */

	/* 配色方案 */
	--dhx-h-primary: 200;
	--dhx-s-primary: 98%;
	--dhx-l-primary: 40%;

	--dhx-h-secondary: 0;
	--dhx-s-secondary: 0%;
	--dhx-l-secondary: 30%;

	--dhx-h-danger: 0;
	--dhx-s-danger: 100%;
	--dhx-l-danger: 60%;

	--dhx-h-success: 154;
	--dhx-s-success: 89%;
	--dhx-l-success: 37%;

	--dhx-h-background: 0;
	--dhx-s-background: 0%;
	--dhx-l-background: 100%;
	--dhx-a-background: 0.5;
	/* 配色方案结束 */

	/* 主题颜色 */
	--dhx-background-primary: hsl(var(--dhx-h-background), var(--dhx-s-background), var(--dhx-l-background));
	--dhx-background-secondary: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) - 3%));
	--dhx-background-additional: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) - 10%));
	--dhx-background-overlay: hsla(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) * -1), var(--dhx-a-background));
	--dhx-background-overlay-light: rgba(255, 255, 255, .5);

	--dhx-tooltip-background-dark: var(--dhx-color-gray-800);
	--dhx-tooltip-background-light: var(--dhx-color-white);

	--dhx-color-focused: hsl(calc(var(--dhx-h-primary) + 10), var(--dhx-s-primary), var(--dhx-l-primary));

	--dhx-color-primary: hsl(var(--dhx-h-primary), var(--dhx-s-primary), calc(var(--dhx-l-primary) - var(--dhx-l-contrast-offset)));
	--dhx-color-primary-hover: hsl(var(--dhx-h-primary), var(--dhx-s-primary), calc(var(--dhx-l-primary) + var(--dhx-l-h-offset) - var(--dhx-l-contrast-offset)));
	--dhx-color-primary-active: var(--dhx-color-primary);
	--dhx-color-primary-disabled: hsl(var(--dhx-h-primary), calc(var(--dhx-s-primary) - var(--dhx-s-d-offset)), var(--dhx-l-d));
	--dhx-color-primary-light-hover: hsla(var(--dhx-h-primary), var(--dhx-s-primary), calc(var(--dhx-l-primary) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-h));
	--dhx-color-primary-light-active: hsla(var(--dhx-h-primary), var(--dhx-s-primary), calc(var(--dhx-l-primary) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-a));

	--dhx-color-secondary: hsl(var(--dhx-h-secondary), var(--dhx-s-secondary), calc(var(--dhx-l-secondary) - var(--dhx-l-contrast-offset)));
	--dhx-color-secondary-hover: hsl(var(--dhx-h-secondary), var(--dhx-s-secondary), calc(var(--dhx-l-secondary) + var(--dhx-l-h-offset) - var(--dhx-l-contrast-offset)));
	--dhx-color-secondary-active: var(--dhx-color-secondary);
	--dhx-color-secondary-disabled: hsl(var(--dhx-h-secondary), calc(var(--dhx-s-secondary) - var(--dhx-s-d-offset)), var(--dhx-l-d));
	--dhx-color-secondary-light-hover: hsla(var(--dhx-h-secondary), var(--dhx-s-secondary), calc(var(--dhx-l-secondary) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-h));
	--dhx-color-secondary-light-active: hsla(var(--dhx-h-secondary), var(--dhx-s-secondary), calc(var(--dhx-l-secondary) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-a));

	--dhx-color-danger: hsl(var(--dhx-h-danger), var(--dhx-s-danger), calc(var(--dhx-l-danger) - var(--dhx-l-contrast-offset)));
	--dhx-color-danger-hover: hsl(var(--dhx-h-danger), var(--dhx-s-danger), calc(var(--dhx-l-danger) + var(--dhx-l-h-offset) - var(--dhx-l-contrast-offset)));
	--dhx-color-danger-active: var(--dhx-color-danger);
	--dhx-color-danger-disabled: hsl(var(--dhx-h-danger), calc(var(--dhx-s-danger) - var(--dhx-s-d-offset)), var(--dhx-l-d));
	--dhx-color-danger-light-hover: hsla(var(--dhx-h-danger), var(--dhx-s-danger), calc(var(--dhx-l-danger) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-h));
	--dhx-color-danger-light-active: hsla(var(--dhx-h-danger), var(--dhx-s-danger), calc(var(--dhx-l-danger) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-a));

	--dhx-color-success: hsl(var(--dhx-h-success), var(--dhx-s-success), calc(var(--dhx-l-success) - var(--dhx-l-contrast-offset)));
	--dhx-color-success-hover: hsl(var(--dhx-h-success), var(--dhx-s-success), calc(var(--dhx-l-success) + var(--dhx-l-h-offset) - var(--dhx-l-contrast-offset)));
	--dhx-color-success-active: var(--dhx-color-success);
	--dhx-color-success-disabled: hsl(var(--dhx-h-success), calc(var(--dhx-s-success) - var(--dhx-s-d-offset)), var(--dhx-l-d));
	--dhx-color-success-light-hover: hsla(var(--dhx-h-success), var(--dhx-s-success), calc(var(--dhx-l-success) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-h));
	--dhx-color-success-light-active: hsla(var(--dhx-h-success), var(--dhx-s-success), calc(var(--dhx-l-success) - var(--dhx-l-contrast-offset)), var(--dhx-a-l-a));
	/* 主题颜色结束 */

	/* DHTMLX Toolbar 服务变量 */
	--dhx-s-toolbar-background: var(--dhx-background-primary);
	--dhx-s-toolbar-button-background-hover: rgba(0, 0, 0, .07);
	--dhx-s-toolbar-button-background-active: rgba(0, 0, 0, .15);
	/* DHTMLX Toolbar 服务变量结束 */

	/* DHTMLX Grid 服务变量 */
	--dhx-s-grid-header-background: var(--dhx-background-secondary);
	--dhx-s-grid-selection-background: var(--dhx-color-gray-700);
	/* DHTMLX Grid 服务变量结束 */

	/* DHTMLX Calendar 服务变量 */
	--dhx-s-calendar-muffled: .6;
	/* DHTMLX Calendar 服务变量结束 */

	/* DHTMLX Slider 服务变量 */
	--dhx-s-tick-font-size: calc(var(--dhx-font-size-small) / 1.2);
	/* DHTMLX Slider 服务变量结束 */

	/* DHTMLX Diagram 变量 */
	--dhx-selected-border: 1px solid var(--dhx-color-primary);
	--dhx-selected-border-dashed: 1px dashed var(--dhx-color-primary);
	--dhx-shape-pert-header-background: var(--dhx-gantt-base-colors-primary, #537CFA);

	--dhx-shapebar-item-font-color: #4C4C4C;
	--dhx-shapebar-item-background: #EEF1F6;
	--dhx-shapebar-item-border-color: #B8C6D6;
	/* DHTMLX Diagram 变量结束 */
}

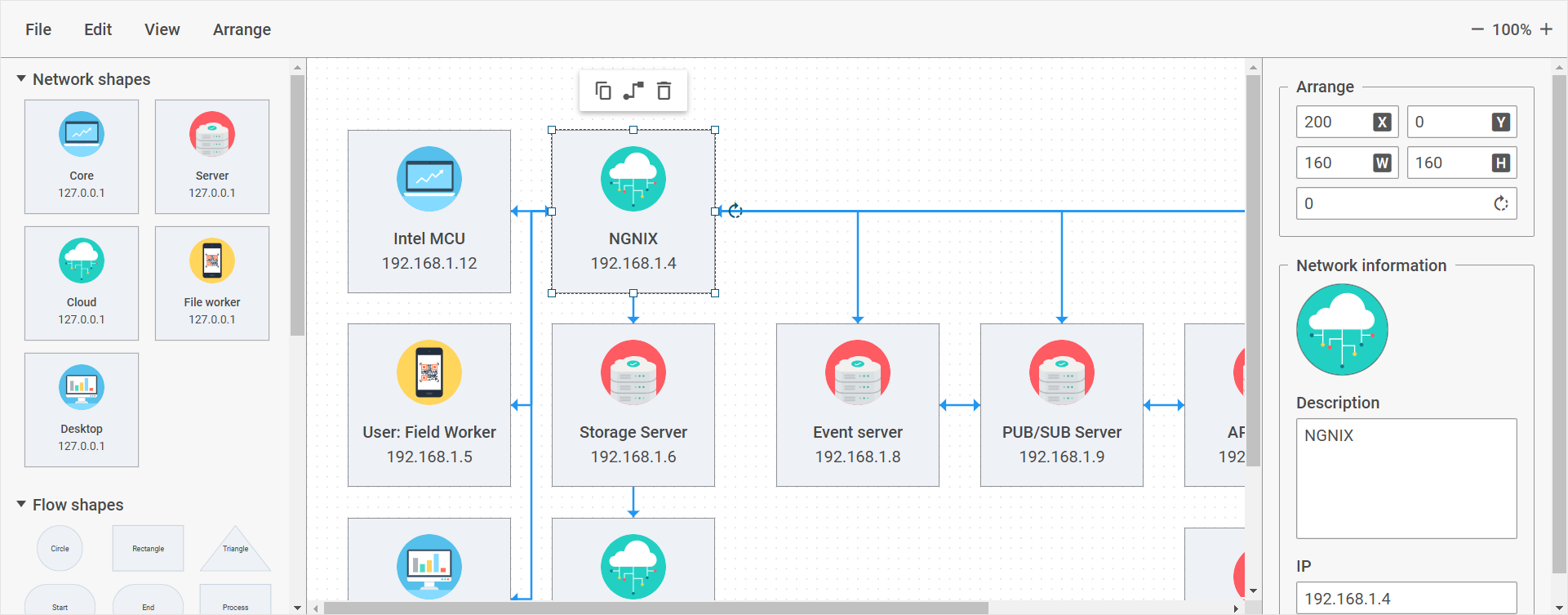

浅色高对比度主题​

"contrast-light" 主题是基于 根 CSS 变量 以及下方列出的变量共同配置的：

[data-dhx-theme='contrast-light'] {
	/* 字体 */
	--dhx-font-size-normal: 16px;
	--dhx-font-size-small: var(--dhx-font-size-normal);

	--dhx-font-color-secondary: rgba(0, 0, 0, .66);
	--dhx-font-color-additional: var(--dhx-font-color-secondary);
	/* 字体结束 */

	/* 边框 */
	--dhx-border-color: rgba(0, 0, 0, .4);
	/* 边框结束 */

	/* 配色方案 */
	--dhx-l-contrast-offset: 14%;
	/* 配色方案结束 */

	/* DHTMLX Toolbar 服务变量 */
	--dhx-s-toolbar-background: var(--dhx-background-primary);
	--dhx-s-toolbar-button-background-hover: rgba(0, 0, 0, .07);
	--dhx-s-toolbar-button-background-active: rgba(0, 0, 0, .15);
	/* DHTMLX Toolbar 服务变量结束 */

	/* DHTMLX Grid 服务变量 */
	--dhx-s-grid-header-background: var(--dhx-background-secondary);
	--dhx-s-grid-selection-background: var(--dhx-color-gray-700);
	/* DHTMLX Grid 服务变量结束 */

	/* DHTMLX Calendar 服务变量 */
	--dhx-s-calendar-muffled: .8;
	/* DHTMLX Calendar 服务变量结束 */

	/* DHTMLX Slider 服务变量 */
	--dhx-s-tick-font-size: var(--dhx-font-size-small);
	/* DHTMLX Slider 服务变量结束 */
}

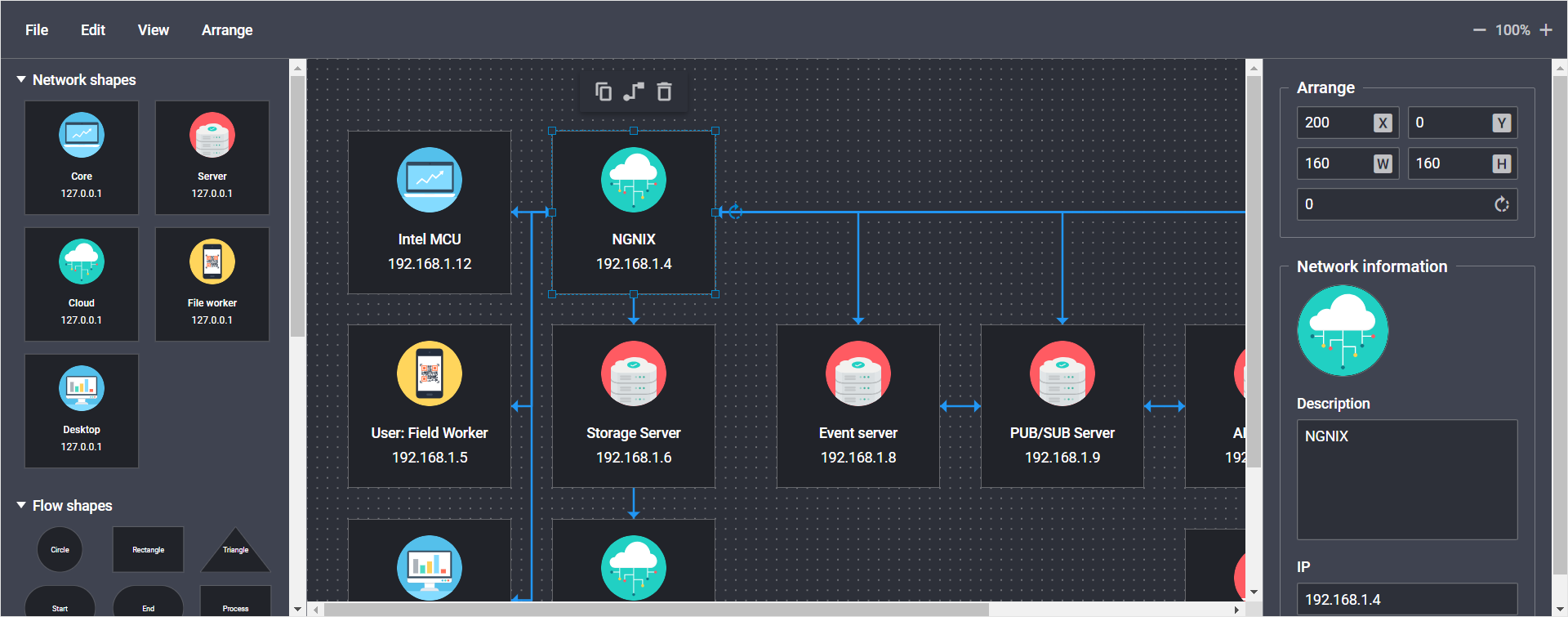

深色主题​

"dark" 主题是基于 根 CSS 变量 以及下方列出的变量共同配置的：

[data-dhx-theme='dark'] {
	/* 字体 */
	--dhx-font-color-primary: var(--dhx-color-white);
	--dhx-font-color-secondary: rgba(255, 255, 255, .7);
	--dhx-font-color-additional: rgba(255, 255, 255, .5);
	--dhx-font-color-disabled: rgba(255, 255, 255, .5);
	--dhx-font-color-contrast: var(--dhx-color-white);
	--dhx-font-color-contrast-disabled: var(--dhx-font-color-disabled);
	/* 字体结束 */

	/* 边框 */
	--dhx-border-color: rgba(255, 255, 255, 0.3);
	--dhx-border-color-focused: rgba(255, 255, 255, 0.5);
	/* 边框结束 */

	/* 配色方案 */
	--dhx-l-secondary: 60%; /* 明度对比度主题偏移量 */

	--dhx-h-background: 226;
	--dhx-s-background: 12%;
	--dhx-l-background: 20%;
	/* 配色方案结束 */

	/* 主题颜色 */
	--dhx-background-primary: hsl(var(--dhx-h-background), var(--dhx-s-background), var(--dhx-l-background));
	--dhx-background-secondary: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) + 8%));
	--dhx-background-additional: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) + 12%));
	/* 主题颜色结束 */

	/* DHTMLX Toolbar 服务变量 */
	--dhx-s-toolbar-background: var(--dhx-color-black);
	--dhx-s-toolbar-button-background-hover: rgba(255, 255, 255, .07);
	--dhx-s-toolbar-button-background-active: rgba(255, 255, 255, .15);
	/* DHTMLX Toolbar 服务变量结束 */

	/* DHTMLX Grid 服务变量 */
	--dhx-s-grid-header-background: #212329;
	--dhx-s-grid-selection-background: var(--dhx-color-gray-100);
	/* DHTMLX Grid 服务变量结束 */

	/* DHTMLX Calendar 服务变量 */
	--dhx-s-calendar-muffled: .6;
	/* DHTMLX Calendar 服务变量结束 */

	/* DHTMLX Slider 服务变量 */
	--dhx-s-tick-font-size: calc(var(--dhx-font-size-small) / 1.2);
	/* DHTMLX Slider 服务变量结束 */

	/* DHTMLX Diagram 变量 */
	--dhx-shapebar-item-font-color: var(--dhx-font-color-primary);
	--dhx-shapebar-item-background: #212329;
	--dhx-shapebar-item-border-color: #6c6e74;
	/* DHTMLX Diagram 变量结束 */
}

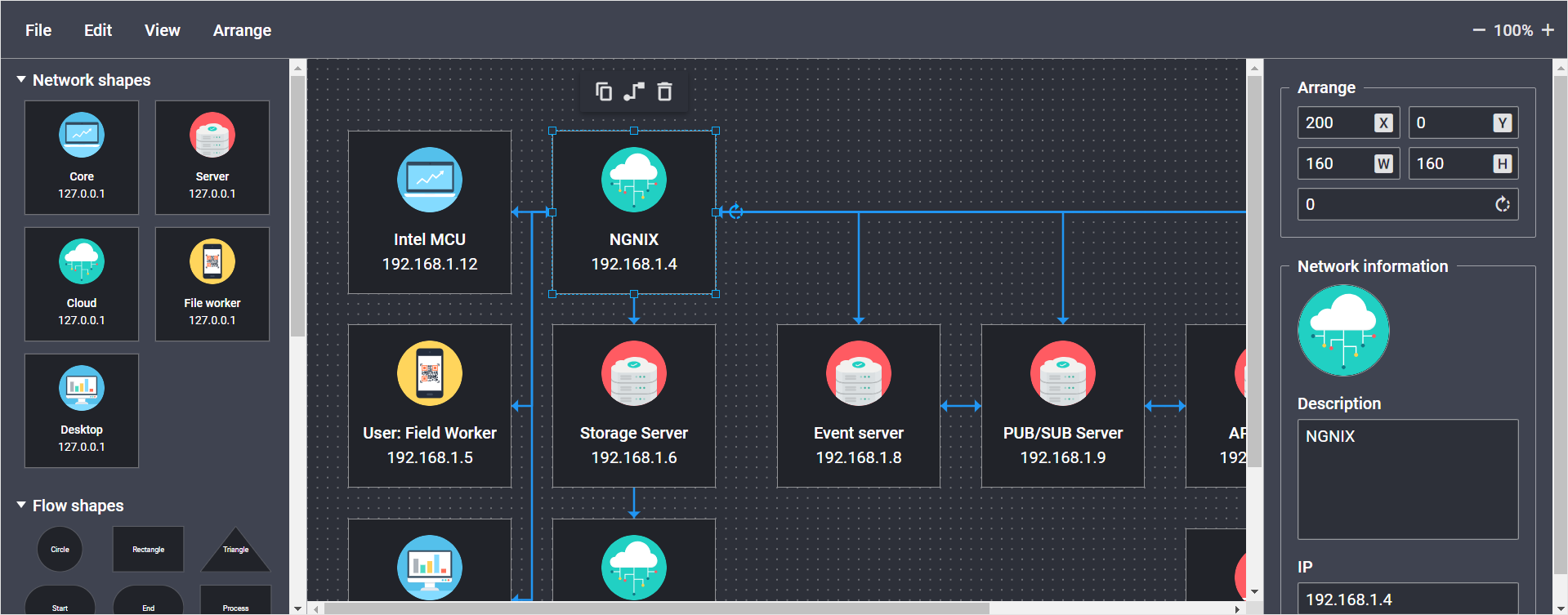

深色高对比度主题​

"contrast-dark" 主题是基于 根 CSS 变量 以及下方列出的变量共同配置的：

[data-dhx-theme='contrast-dark'] {
	/* 字体 */
	--dhx-font-size-normal: 16px;
	--dhx-font-size-small: var(--dhx-font-size-normal);

	--dhx-font-color-primary: var(--dhx-color-white);
	--dhx-font-color-secondary: rgba(255, 255, 255, 0.86);
	--dhx-font-color-additional: var(--dhx-font-color-secondary);
	--dhx-font-color-disabled: rgba(255, 255, 255, .5);
	--dhx-font-color-contrast: var(--dhx-color-black);
	--dhx-font-color-contrast-disabled: var(--dhx-font-color-disabled);
	/* 字体结束 */

	/* 边框 */
	--dhx-border-color: rgba(255, 255, 255, 0.5);
	--dhx-border-color-focused: rgba(255, 255, 255, 0.7);
	/* 边框结束 */

	/* 配色方案 */
	--dhx-l-contrast-offset: -12%; /* 明度对比度主题偏移量 */

	--dhx-l-secondary: 60%;

	--dhx-h-background: 226;
	--dhx-s-background: 12%;
	--dhx-l-background: 20%;
	/* 配色方案结束 */

	/* 主题颜色 */
	--dhx-background-primary: hsl(var(--dhx-h-background), var(--dhx-s-background), var(--dhx-l-background));
	--dhx-background-secondary: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) + 8%));
	--dhx-background-additional: hsl(var(--dhx-h-background), var(--dhx-s-background), calc(var(--dhx-l-background) + 12%));
	/* 主题颜色结束 */

	/* DHTMLX Toolbar 服务变量 */
	--dhx-s-toolbar-background: var(--dhx-color-black);
	--dhx-s-toolbar-button-background-hover: rgba(255, 255, 255, .07);
	--dhx-s-toolbar-button-background-active: rgba(255, 255, 255, .15);
	/* DHTMLX Toolbar 服务变量结束 */

	/* DHTMLX Grid 服务变量 */
	--dhx-s-grid-header-background: #212329;
	--dhx-s-grid-selection-background: var(--dhx-color-gray-100);
	/* DHTMLX Grid 服务变量结束 */

	/* DHTMLX Calendar 服务变量 */
	--dhx-s-calendar-muffled: .8;
	/* DHTMLX Calendar 服务变量结束 */

	/* DHTMLX Slider 服务变量 */
	--dhx-s-tick-font-size: var(--dhx-font-size-small);
	/* DHTMLX Slider 服务变量结束 */

	/* DHTMLX Diagram 变量 */
	--dhx-shapebar-item-font-color: var(--dhx-font-color-primary);
	--dhx-shapebar-item-background: #212329;
	--dhx-shapebar-item-border-color: #6c6e74;
	/* DHTMLX Diagram 变量结束 */
}

设置主题​

要设置所需的主题，无论是内置 Diagram 主题还是自定义主题，都可以使用以下方式之一：

使用 data-dhx-theme 属性​

您可以从以下几种方式中进行选择：

  • 为所选容器设置 data-dhx-theme 属性：
index.html
<!-- 组件容器 -->
<div data-dhx-theme="dark" style="height: 100%" id="diagram"></div>
  • 为某个 HTML 元素（例如 documentElement）设置 data-dhx-theme 属性：
index.js
document.documentElement.setAttribute("data-dhx-theme", "dark");

使用 dhx.setTheme() 方法​

dhx.setTheme() 方法接受以下参数：

  • theme: string -（必需）主题的名称。可以是：
    • Diagram 主题的名称："light" | "contrast-light" | "dark" | "contrast-dark"
    • 自定义主题的名称
    • "light" - 默认值
  • container: string | HTMLElement -（可选）应用主题的容器。可以是：
    • 一个 HTMLElement
    • 容器 ID 或 Layout 单元格 ID 的字符串值
    • document.documentElement - 默认值

您可以在下方找到 dhx.setTheme() 方法的用法示例：

  • 将主题应用于 body 或容器
<div id="editor_container"></div>
<div>Other content</div>

<script>
    const editor = new dhx.DiagramEditor("editor_container", {
        type: "default"
    });
    dhx.setTheme("dark"); // 将 "dark" 主题应用于 body
    // 或者
    // 将 "dark" 主题应用于 ID 为 "editor_container" 的容器
    dhx.setTheme("dark", "editor_container");
</script>
  • 为任意 HTML 元素设置主题，例如为 Toolbar 控件设置主题
const editor = new dhx.DiagramEditor("editor_container", {
    type: "default",
    view: {
        toolbar: {
            css: "toolbar"
        }
    }
});

const toolbarEl = document.querySelector(".toolbar");
dhx.setTheme("dark", toolbarEl);

相关示例： Diagram Editor。默认模式。基础和自定义主题

Need more help?Contact Support
